SN74LVC07APWR 产品概述
一、产品简介

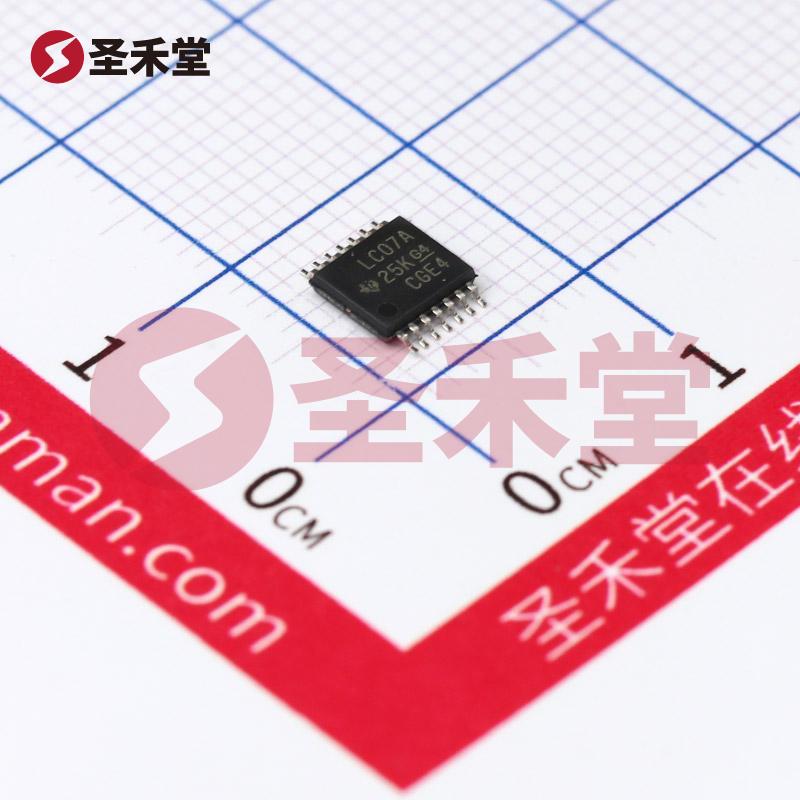

SN74LVC07APWR是由德州仪器（Texas Instruments, TI）提供的一款高性能缓冲器逻辑器件。这款器件采用14-TSSOP封装，具有较小的尺寸，非常适合高密度的表面贴装应用。凭借其非反向特性和开路漏极输出，SN74LVC07APWR在各种数字电路设计中都展现了出色的表现，尤其是在需要信号完整性和灵活性的位置。
二、功能特点
逻辑类型：SN74LVC07APWR作为非反向缓冲器，其主要功能是对输入信号进行增强，提高信号的驱动能力，特别适用于负载较重的应用场景。
元件数：该器件内含6个独立的逻辑缓冲器，且每个缓冲器具有1位的逻辑通道，这使得此器件适合用于实现多个信号通路的增强。
输出类型：采用开路漏极输出设计，允许用户在需要时将多个输出连接到同一电源，从而实现更灵活的电路构建，能够有效应对多种信号驱动情况。
电流和电压特性：其最大输出电流为24mA，并且工作在宽范围的供电电压下（1.65V至5.5V），使其适合于各种电源电压的应用。
温度范围：支持-40°C至125°C的工作温度范围，确保在严酷环境中的稳定运行，适合汽车、工业及其他高要求的应用领域。
封装类型：采用14-TSSOP的表面贴装封装，具有较高的集成度和较小的占用空间，适合现代电子设备的设计要求。
三、应用领域
SN74LVC07APWR广泛应用于多个领域，主要包括但不限于：
汽车电子：可用于控制车内各种电子设备，如传感器和控制单元，实现信号的高效传递。
工业控制：在自动化和控制系统中，该缓冲器可用于提高信号的驱动能力，增强系统的稳定性和抗干扰能力。
通信设备：在网络和通信设备中，SN74LVC07APWR可用于差分信号处理，提升性能并减少信号失真。
消费电子：适用于智能手机、平板电脑等消费电子产品，以增强设备的稳定性和可靠性。
四、设计考虑
在设计基于SN74LVC07APWR的电子电路时，设计师应考虑以下几点：
电源管理：注意电源电压在规定范围内，每个逻辑元件的供电应保持在1.65V至5.5V之间，以确保设备正常工作。
信号完整性：根据开路漏极输出特性，合理规划信号引线和接地，以降低噪声干扰和信号反射。
温度影响：在高温环境下使用时，需要考虑元件的热管理，保证其在允许的工作温度范围内稳定运行。
负载匹配：在输出连接至重负载时，确保缓冲器维持在最大输出电流限制（24mA）下工作，以防止器件损坏。
五、总结
SN74LVC07APWR是一款高效、灵活且功能强大的逻辑缓冲器，适用于各种需要增强信号传输能力的应用环境。凭借其开路漏极输出的设计，它在负载连接多元化的电路中提供了极大的灵活性。结合TI的优质工艺和可靠性，SN74LVC07APWR是数字设计领域中不可或缺的元器件之一。无论是在复杂的工业环境，还是在温控要求严格的汽车应用中，SN74LVC07APWR都能倾力胜任，助力设计师实现更高效、更稳定的电路系统。
