描述：数字晶体管 200mW 50V 100mA 1个PNP-预偏置 SOT-323
库存数量
库存：
1412
（起订量: 1, 增量: 1）
最小包：3000
商品单价
梯度内地(含税)
1+
0.496
200+
0.165
1500+
0.103
3000+
0.082
产品参数
属性参数值
集射极击穿电压(Vceo)50V
集电极电流(Ic)100mA
功率(Pd)200mW
直流电流增益(hFE@Ic,Vce)56@5mA,5V
最小输入电压(VI(on)@Ic/Io,Vce/Vo)3V@5mA,0.2V
输出电压(VO(on)@Io/Ii)100mV@10mA,0.5mA
输入电阻22kΩ
电阻比率1
工作温度-55℃~+150℃

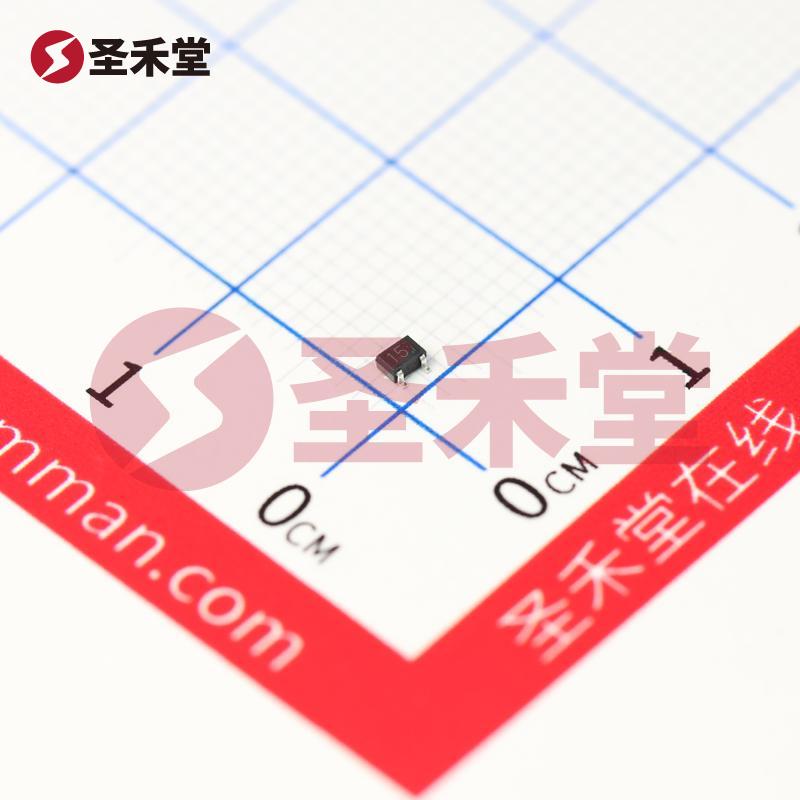

DTA124EUAT106 产品概述
产品简介
DTA124EUAT106 是 ROHM（罗姆）公司推出的一款高性能PNP数字晶体管，符合表面贴装技术（SMD）标准，采用UMT3封装。这款晶体管具有出色的电气性能，适用于多种电子电路中，特别是在需要高频切换的应用中表现优异。其最大工作电流可达30mA，电压承受能力高达50V，适合广泛的电子设备设计。
主要特性
- 电流承载能力：DTA124EUAT106 的最大集电极电流 (Ic) 为30mA，提供了在多种动态应用中稳定的功率输出。
- 击穿电压：该器件的集射极击穿电压 (Vce) 最大值为50V，确保在高电压应用中可靠运行。
- 极低的截止电流：在使用状态下，集电极截止电流最大为500nA，这有助于降低功耗，尤其在待机或低功耗模式下表现理想。
- 高频特性：该晶体管具有250MHz的跃迁频率，适合高频信号的传输与放大，能够支持高速数字电路的需求。
- 饱和压降：在不同的基极电流 (Ib) 和集电极电流 (Ic) 条件下，其最大Vce饱和压降为300mV，且在500µA及10mA的条件下均表现良好。
- 电阻器配置：DTA124EUAT106的基极电阻为22 kOhms，发射极电阻同样为22 kOhms，这种合理的电阻设置能够有效控制基极电流，优化工作状态。
- DC电流增益：该元件在5mA集电极电流和5V的条件下，最小DC电流增益 (hFE) 为56，保证了良好的信号放大能力。
应用领域
DTA124EUAT106 被设计用于多种应用，包括但不限于：
- 数字信号处理器：可用于数字电路中的开关元件，负责逻辑信号的转换与传输。
- 开关电源：适合用作开关电源中对电流的控制，为不同的电路模块提供稳定控制。
- 音频放大器：由于其良好的频率响应特性，该晶体管也可用于音频信号放大，提升声音输出质量。
- 便携式电子设备：其低功耗特性非常适合电池供电的便携式设备，有助于延长设备的使用时间。
封装与安装
DTA124EUAT106 采用 SOT-323（UMT3）封装，该封装小巧且适合表面贴装（SMD），方便在现代电子设备的自动化生产中使用。该封装不仅节省空间，还有助于提高设备的整体集成度和可靠性。
结论
综上所述，DTA124EUAT106 是一款性能优异、适应性广泛的PNP数字晶体管，凭借其高电流承载能力、良好的频率特性及低功耗特性，成为众多电路设计师的理想选择。无论是在高频信号处理、开关控制还是音频放大应用中，DTA124EUAT106 都能提供稳定的性能支持，助力创新电子产品的设计与实现。
