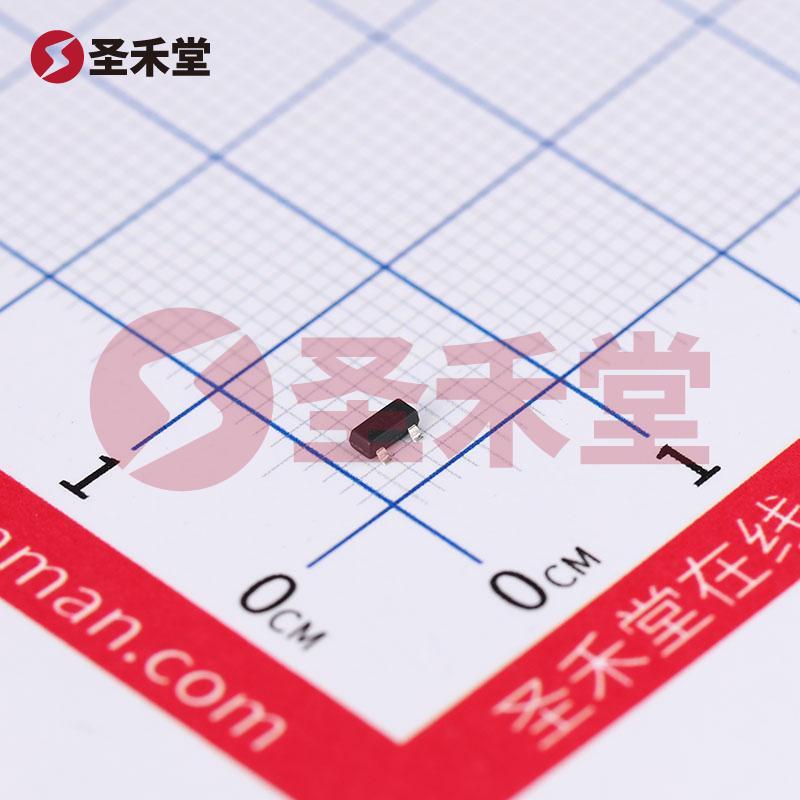

DESDA5V3LQ-7 产品概述
一、基本信息
DESDA5V3LQ-7 是由DIODES（美台）推出的一款高性能的TVS（瞬态电压抑制）二极管，专门设计用于提供电源线路和信号线路的过压保护。该产品具备对汽车、HDMI和USB等应用场景的极佳适应性，能够有效保护敏感电子元件免受瞬态电压干扰带来的损坏。
二、产品特点
类型与通道: DESDA5V3LQ-7 属于齐纳二极管类型，具有双向通道设计，能够在正向和反向电压下都提供稳压保护。这种特性使其在各种电气应用中能够可靠地工作。
击穿电压: 该器件的典型反向电压为3V，但其最小击穿电压可达到5.3V，确保在过压情况下能够迅速反应并保护后端设备。
峰值脉冲电流: DESDA5V3LQ-7 可以承受高达20A的峰值脉冲电流（在10/1000µs的脉冲条件下），适合处理瞬态电压事件时产生的突发电流，提供额外的保护。
功率处理能力: 该产品的峰值脉冲功率可达到250W，这一设计保证了它在高动态负载下仍能提供可靠的保护。
频率性能: 在1MHz频率下，DESDA5V3LQ-7的电容值为220pF（最大），这使其在高频应用中具有较好的钳位和信号完整性，尤其适合用于高数据率的信号传输接口。
工作温度范围: 它具有宽广的工作温度范围，-55°C至150°C，这款TVS二极管能够在极端环境下稳定工作，适合于汽车等恶劣应用环境。
安装与封装: DESDA5V3LQ-7 采用表面贴装型安装方式，封装形式为紧凑的SOT-23，便于在小型化设计中应用，提高了设计的灵活性。
三、应用领域
DESDA5V3LQ-7适用于多种应用场景，主要包括：
- 汽车电子: 在汽车控制系统和信息娱乐系统中使用，为敏感电子设备提供瞬态电压抑制。
- HDMI接口: 保护HDMI信号传输链路，防止高压突发损坏连接的设备。
- USB设备: 在各类USB接口中，DESDA5V3LQ-7有效保护数据传输过程中的电压尖峰，提升设备的可靠性。
四、总结
综上所述，DESDA5V3LQ-7 是一款高效、可靠的TVS二极管，专为瞬态电压保护而设计，能够满足汽车、USB及HDMI等多种应用的需求。其优异的电气性能、高功率处理能力以及广泛的工作温度范围，使得该产品在现代電子设计中具有重要的地位。无论是用于电源线路保护还是信号线路的安全防护，DESDA5V3LQ-7 都是一款值得信赖的选择，能够为各类电子设备提供坚实的安全屏障。
