描述：超势垒整流器(SBR) 1对共阴极 670mV@5A 100V 5A ITO-220AB-3
库存数量
库存：
990
（起订量: 1, 增量: 1）
最小包：50
商品单价
梯度内地(含税)
1+
2.32
产品参数
属性参数值
二极管配置1对共阴极
正向压降(Vf)670mV@5A
直流反向耐压(Vr)100V
整流电流5A
反向电流(Ir)200uA@100V

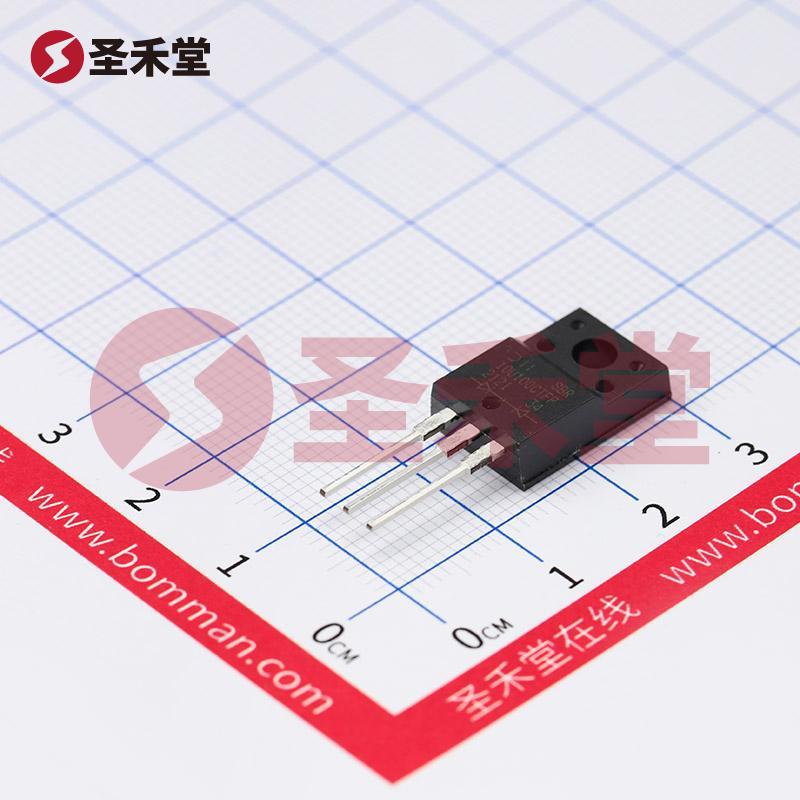

SBR10U100CTFP 产品概述
产品简介
SBR10U100CTFP是一款高性能的超级势垒整流器（Super Barrier Rectifier, SBR），属于DIODES（美台）品牌旗下，其设计专为电源管理和整流应用而优化。在现代电子设备中，整流器是转换交流（AC）电源为直流（DC）电源的重要元器件，SBR10U100CTFP在提高能效和降低热损耗方面表现尤为突出。
主要特性
电压与电流规格：
- 最大反向直流电压（Vr,max）：100V
- 平均整流电流（Io）：5A（每个二极管）
- 正向电压降（Vf）：在5A电流下为670mV，这一特性使得SBR10U100CTFP在工作时能显著降低功耗。
反向漏电流：
- 在最大反向电压100V下，反向漏电流仅为200µA，这意味着在高电压条件下，SBR10U100CTFP能够有效抑制漏电，提升设备的整体可靠性和效率。
工作温度范围：
- SBR10U100CTFP的结温工作范围从-65°C到175°C，确保其能在极端环境条件下稳定工作，适用于工业、汽车和消费电子等各种应用领域。
快速恢复特性：
- 本产品具有快速恢复特性，恢复时间小于等于500ns，这意味着在高频开关应用中，SBR10U100CTFP能够快速响应，有效降低开关损耗，提高电路的工作效率。
封装与安装：
- SBR10U100CTFP采用通孔安装形式，封装类型为ITO-220AB，具备良好的散热特性，可以满足高电流应用的要求。
应用领域
SBR10U100CTFP广泛应用于以下几个领域：
开关电源：
- 在开关电源（SMPS）中，SBR的低正向电压降和快速恢复特性可提高整体转换效率，广泛应用于电源适配器和电池充电器。
电动汽车：
- 对于电动汽车的充电和电力管理系统，SBR10U100CTFP能够承受高电压和高温环境，为电动汽车的动力系统提供可靠的整流解决方案。
不间断电源（UPS）：
- 在UPS系统中，SBR10U100CTFP可以作为整流器将交流转换为直流，提高系统的转换效率，并降低系统的热损失。
家用电器：
- 在各种家用电器中，SBR的高效率和可靠性使其成为电机控制和电源管理电路的理想选择。
性能优势
SBR10U100CTFP凭借其优越的电气特性及散热性能，能够在多种应用中提供优异的性能表现。相较于传统的整流器，SBR系列产品具备更低的导通电阻和更小的温度上升，这有效延长了元器件的使用寿命。同时，凭借快速恢复能力，能够提升频率响应，从而使其在高频应用中更具有竞争力。
总结
SBR10U100CTFP具备多项优越的特性，使其成为现代电子设备中不可或缺的整流解决方案。其低能耗、高效率和广泛的应用适用性，确保了产品在众多场合中的高可靠性。无论是用于高要求的工业应用，还是在日常消费电子产品中，SBR10U100CTFP都能够实现卓越的性能表现，帮助设计师和工程师打造更为出色的电子产品。
