FGL40N120ANDTU

FGL40N120ANDTU 产品概述

FGL40N120ANDTU 是一款高性能的绝缘栅双极性晶体管（IGBT），由安森美（ON Semiconductor）制造，专门设计用于需要高电压和高电流处理能力的电力电子应用。该器件具有以下主要特点和参数，使其在众多工业和消费类应用中广受欢迎。

1. 关键参数

• 类型: NPT（非穿通型），该结构赋予其较低的寄生电容和优越的开关特性。
• 电压等级: 最大集射极击穿电压为 1200V，适合高压应用场合。
• 电流能力: 在标准条件下，集电极电流（Ic）最大可达 64A，适合大功率电路设计。同时支持高达 160A 的脉冲电流（Icm），处理瞬态负载时提供了更大的把控能力。
• 导通电压（Vce(on)）: 在 15V 的栅极电压和 40A 电流下，最大 Vce(on) 为 3.2V，这为电路设计提供了可靠的导通特性。
• 功率处理能力: 此器件的最大功率为 500W，能够满足如电动机驱动、电源转换等多种功率需求。

2. 开关特性

FGL40N120ANDTU 的开关特性出色，使其适用于高频率的开关电路。器件的开关能量为 2.3mJ（开），1.1mJ（关），这表示其在开关过程中能有效地减少能量损耗。 开关延迟（Td）在 25°C 时的值为 15ns（开）和 110ns（关），表明其响应速度快，适合高频应用场合。

3. 反向恢复特性

器件的反向恢复时间（trr）为 112ns，在大多数电力转换器和逆变器中，该特性确保了系统在反向电流期间的稳定性，降低了开关噪声及电磁干扰（EMI）。

4. 工作环境与安装

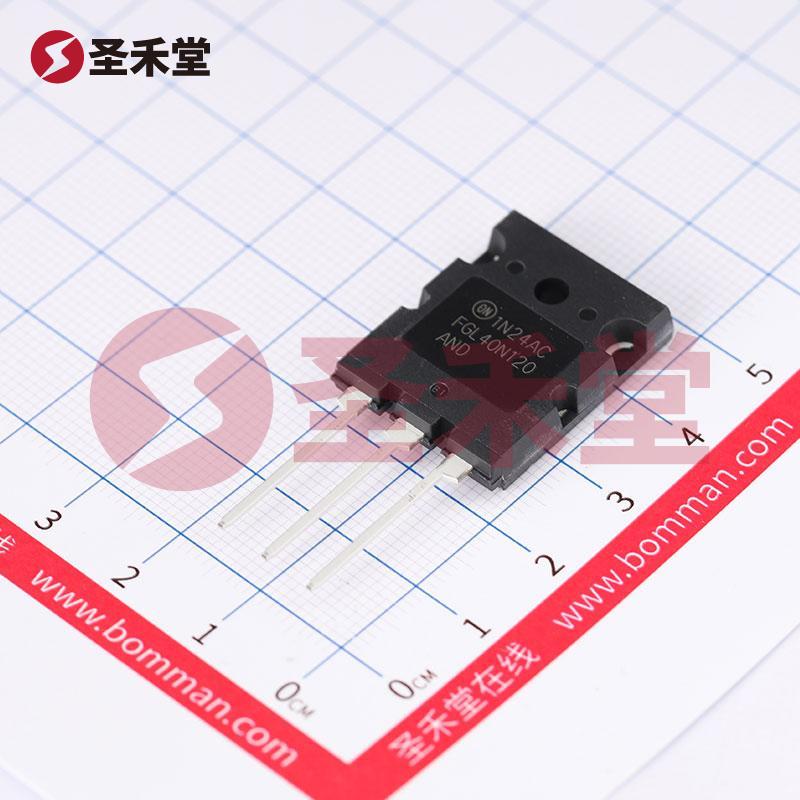

FGL40N120ANDTU 的工作温度范围广泛，从 -55°C 到 150°C，这使其能够在极端环境下运行，非常适合工业应用。同时，器件的通孔安装类型（TO-264-3）确保了其良好的散热特性和易于安装的优点。

5. 应用领域

FGL40N120ANDTU 可广泛应用于多个领域，包括但不限于：

• 电动机驱动: 可用于电动车辆和工业电动机的驱动控制。
• 电源转换: 用于开关电源（SMPS）以及逆变器，具备高能效和转换效率。
• 可再生能源: 在太阳能逆变器和风能系统中，用于高效的能量转换。
• 工业自动化: 在各种自动化设备和驱动应用中，提供卓越的控制能力。

6. 总结

综上所述，FGL40N120ANDTU 是一款高性能、可靠性的IGBT，具有卓越的电气特性与环境耐受能力，适合于高压、高电流及高频开关应用。其出色的开关性能和理想的工作参数，使其成为电源电子和电动机控制领域中不可或缺的重要元件。无论是在工业自动化、可再生能源还是电动汽车等应用中，FGL40N120ANDTU 都展现出了其显著的价值，成为工程师和设计师的优先选择。
