型号:

ULN2001A

品牌:ST(意法半导体)
封装:DIP-16
批次:21+
包装:管装
重量:1.76g
其他:

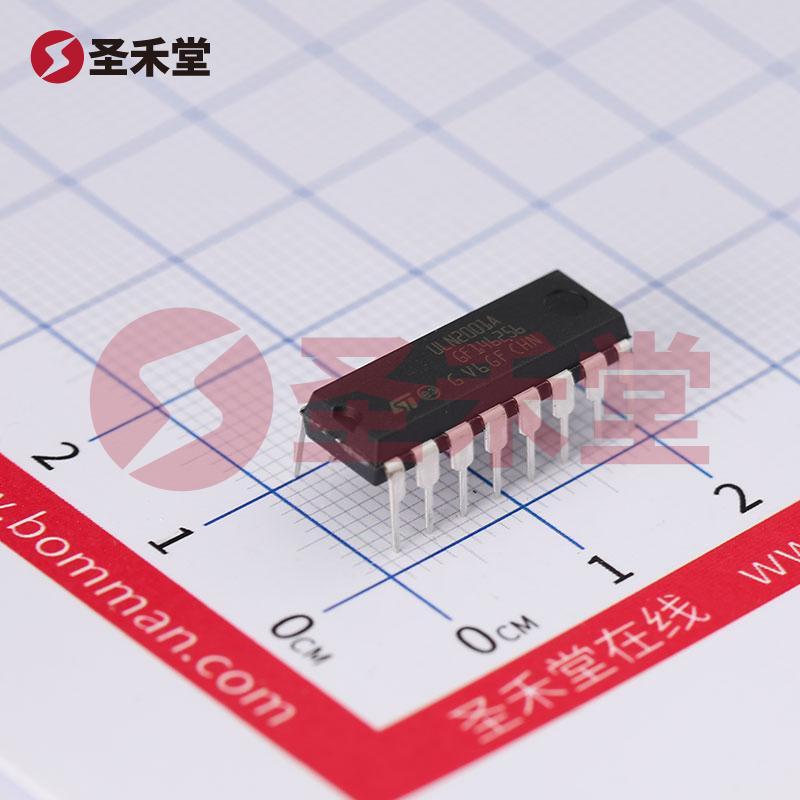

ULN2001A 产品实物图片
ULN2001A 一小时发货
描述:其他晶体管
库存数量
库存:
131
(起订量: 1, 增量: 1
最小包:1000
商品单价
梯度内地(含税)
1+
1.22
1000+
1.13
优惠券
券满50015
产品参数
属性参数值
通道数七路
集射击穿电压(Vceo)50V
集电极电流(Ic)500mA
最大输入电压(VI)30V
工作温度-40℃~+85℃

ULN2001A 产品概述

一、器件介绍

ULN2001A是一款高性能NPN达林顿晶体管阵列,广泛用于各种自动化和控制应用。这款器件采用16脚DIP封装,能够实现多路数字信号的放大与转换,尤其适合在与微处理器、FPGA和其他数字电路进行接口时提供更大的驱动能力。

二、技术参数

  • 晶体管类型: NPN 达林顿
  • 最大集电极电流(Ic): 500mA
  • 集射极击穿电压(Vceo): 最大50V
  • 饱和压降(Vce(sat)): 最大1.6V(在不同Ib、Ic条件下)
  • 集电极截止电流(Ic(off)): 最大50µA
  • 直流电流增益(hFE): 最小1000(在350mA,2V条件下)
  • 工作温度范围: -40°C至85°C
  • 封装类型: DIP-16

ULN2001A内含多个达林顿对,使得其同时具备高电流增益和高驱动能力,能够有效地控制大功率负载,同时在小型封装中占用更少的电路板空间。

三、工作原理

ULN2001A通过内部多个NPN达林顿晶体管串联组成,从而实现对输入信号的放大。当应用于微控制器或逻辑电路时,微小的输入信号可以驱动达林顿对,从而控制更大功率的电流流动,如电机、继电器或灯泡等负载。

该器件的高增益特性使其非常适合在数字信号传输过程中的应用。例如,一个短暂的逻辑高电平输入可以在ULN2001A的输出端产生高达500mA的电流,这对于驱动大多数负载而言是相当理想的。

四、应用领域

ULN2001A被广泛应用于多个领域,包括但不限于:

  1. 自动化控制: 这种产品可用于控制传感器信号线、执行器以及继电器,通过简单的控制逻辑即可实现高功率负载的驱动。

  2. 机器人技术: 在各种机器人的运动控制中,ULN2001A用于信号处理,可以直接驱动电机和其他高功率部分。

  3. 家电产品: 在自动化家电设备中,如洗衣机和微波炉的控制系统,可以利用ULN2001A驱动重负载的电器元件。

  4. 灯光控制: ULN2001A在灯光控制应用中非常有效,可以控制高功率灯泡的开关状态,非常适合舞台灯光、广告牌照明等场景。

  5. 电机驱动电路: 当需要控制直流电机或步进电机时,ULN2001A能够轻松处理电机的启动、停止和速度控制,提供稳定的驱动信号。

五、设计注意事项

在使用ULN2001A时,设计人员需要注意以下几点:

  1. 功率散热: 在高负载工作条件下,ULN2001A可能会产生一定的热量,因此必须考虑散热管理以确保器件在安全温度下工作。

  2. 电源电压: 确保输入信号和负载的电路电压在ULN2001A的额定范围内,以避免击穿和故障。

  3. 负载连接: 在连接负载时,建议使用合适的保护措施,如二极管反向连接,以防止反向电流对ULN2001A造成损害。

  4. 电流限制: 为了确保良好的驱动表现与长期稳定性,建议在负载电路中设置适当的限流措施。

六、总结

ULN2001A是一款功能强大的NPN达林顿晶体管阵列,凭借其卓越的电流增益和高驱动能力,成功应用于多种电子控制系统中。其广泛的应用场景和性能特点,使其成为现代电子设计中不可或缺的元器件之一。无论是实验室研究、自动化设备,还是消费电子产品,都能找到ULN2001A的身影。借助其优异的性能,设计师能够在更高的电压和电流下高效地实现更复杂的控制功能。
