TPS61041DBVR

产品概述：TPS61041DBVR

一、产品简介

TPS61041DBVR 是由德州仪器（Texas Instruments）推出的一款高效率升压型 DC-DC 稳压器，能够提供最高 215mA 的输出电流，适用于多种嵌入式和便携式应用。该芯片支持广泛的输入电压范围，从 1.8V 到 6V，能够为多种电池供电的设备，例如 LED 背光系统、传感器、无线设备等，提供稳定的电压输出，可高达 28V。

二、主要特性

1. 电压范围：TPS61041DBVR 的输入电压范围为 1.8V 至 6V，灵活适应多种电源条件。
2. 输出电压：芯片能够实现最高输出电压为 28V，特别适合需求较高电压的应用场合。
3. 输出电流：在开关模式下，TPS61041DBVR 可以提供 215mA 的最大输出电流，满足绝大多数小型设备的需求。
4. 工作频率：该芯片的工作频率为 1MHz，在确保高效率的同时，有助于减少外部元件的尺寸。
5. 调光功能：支持 PWM 调光，能够在不同的亮度需求下进行调整，适合用于 LED 背光。
6. 广泛的温度范围：工作温度范围为 -40°C 至 85°C，适应严苛的工作环境。

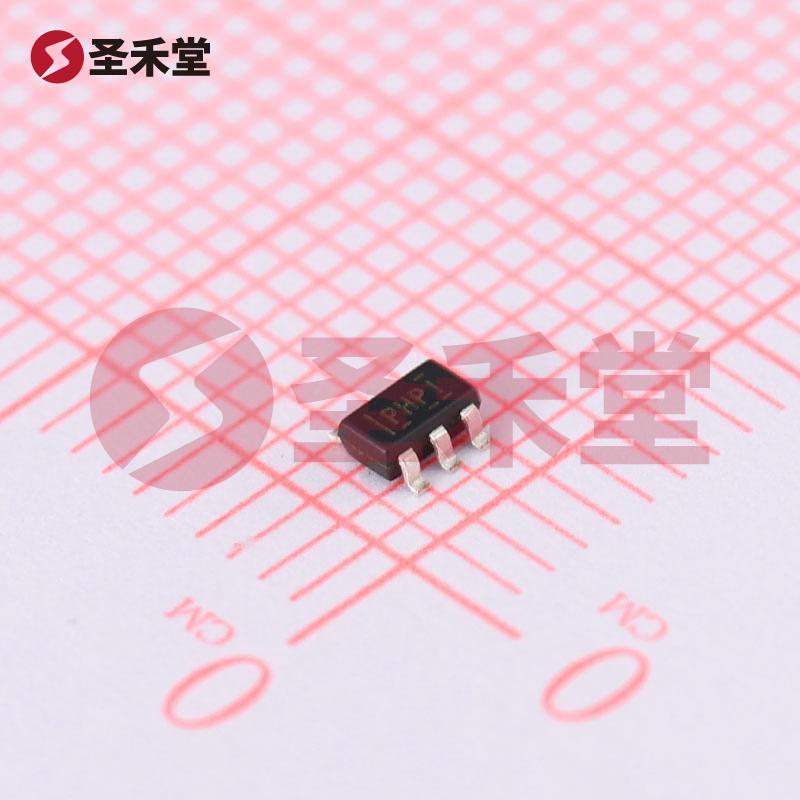

7. 封装形式：采用 SOT-23-5 封装，便于在空间有限的电路板上进行表面贴装。

三、应用领域

TPS61041DBVR 主要应用于以下领域：

• LED 背光：其高输出电压能力与 PWM 调光特性，使其特别适合用于手机、平板电脑和笔记本电脑的 LCD 背光。
• 便携式设备：由于其低功耗和高效率，TPS61041DBVR 适用于电池供电的可穿戴设备和便携式消费电子产品。
• 无线传感器：可以为无源无线传感器供电，在降低功耗的同时保证稳定的工作电压。
• 医疗设备：在血糖仪、心率监测仪等小型医疗设备中，该加压稳压器能够提供稳定的电压支持。

四、设计优势

TPS61041DBVR 具有多种优势，能够提高设计效率和降低成本：

• 高集成度：内置开关减少了外部元器件需求，设计更加简洁，节省了布线和成本。
• 出色的效率：其高达 95% 的效率在实际应用中减少了能量浪费，延长了电池的使用寿命。
• 简化的设计流程：德州仪器提供的详细设计指南及参考设计，帮助工程师快速上手，提高设计速度。

五、总论

TPS61041DBVR 是一款功能丰富、性能卓越的升压稳压器，适合各种要求高输出电压和电流的场合。它的高效率设计和广泛的输入电压范围使其成为现代电子设备的重要组成部分。无论在消费电子、工业设备还是医疗仪器中，TPS61041DBVR 都展现出了出色的适用性和灵活性，为各种应用提供了可靠的电源解决方案。
