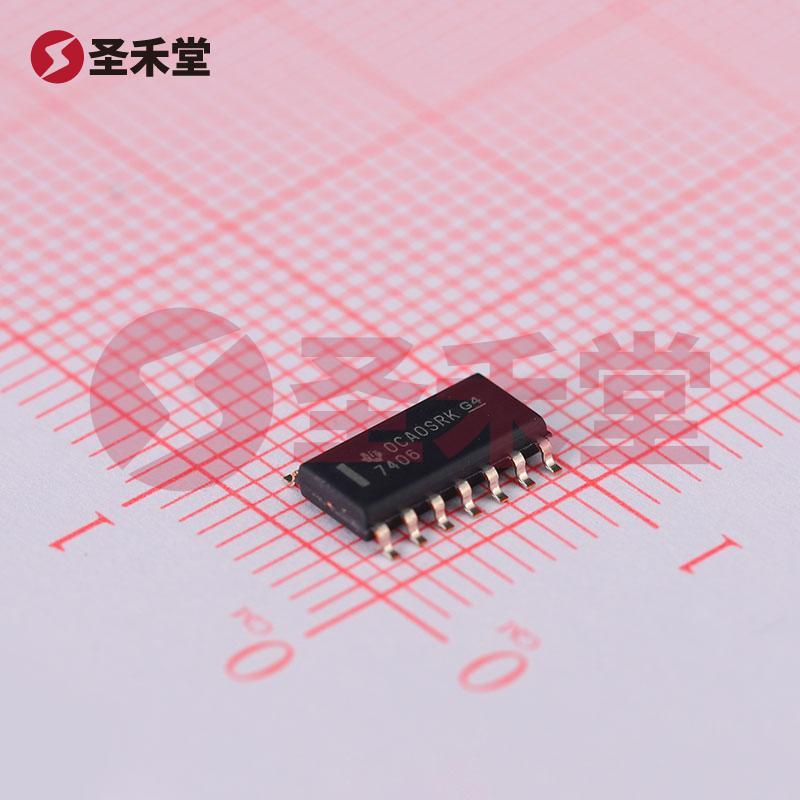

SN7406DR

SN7406DR 产品概述

一、基本信息

SN7406DR 是由德州仪器（Texas Instruments，简称 TI）设计和生产的一款高性能逻辑器件，它属于 TTL 逻辑系列，具体为反相器类型的 IC，包含 6 个通道，具有开路集电极特性。这一器件广泛应用于数字电路设计，其中的每个逻辑通道都能够反转输入信号并提供相应的输出。

二、产品特性

1. 逻辑电平

   • 该产品定义的逻辑电平非常符合行业标准：
     • 逻辑高电平（Input High Voltage，VIH）：2V
     • 逻辑低电平（Input Low Voltage，VIL）：0.8V
   • 这些参数使得 SN7406DR 能够适应多种逻辑电平条件，从而与其他 TTL 或 CMOS 逻辑电路兼容。

2. 传播延迟

   • 在 5V 电压供电和 15pF 负载电容条件下，最大传播延迟为 23ns。这一较低的延迟特性使得 SN7406DR 在高速数字电路中具有良好的响应能力，适合高频应用。

3. 开路集电极

   • 作为一种开路集电极反相器，SN7406DR 不提供输出电流，适合用作信号驱动电路，可以直接驱动负载或连接至其他电路，这种特性允许在多种输出配置中使用，如拉高或拉低信号。

4. 电流输出

   • 输出高电流和低电流的参数达到 40mA，这为连接合理的负载提供了有效支持，扩展了其在实际应用中的范围。

5. 工作温度范围

   • 该器件的工作温度范围为 0°C ~ 70°C，适合在大多数常见的环境条件下使用，可以满足不同应用领域尤其是消费电子产品的需求。

6. 电源电压

   • SN7406DR 的电压供电范围为 4.75V ~ 5.25V，保证器件在不同电源条件下的稳定工作，能够适应电源波动; 使得在设计电路时的灵活性更高。

三、封装与安装

SN7406DR 采用 14-SOIC 封装，这种表面贴装型结构不仅体积小巧而且便于自动化生产，适合批量生产和狭小空间的电路设计，增强了PCB布局的灵活性。

四、应用场景

SN7406DR 反相器因其独特的特性使得它非常适合多种应用场合：

• 逻辑电路中的信号反转：广泛用于逻辑门、触发器等数字逻辑电路中。
• 信号驱动： 由于其开路集电极特性，常与外部上拉电阻配合使用，进行信号的有效驱动和传递。
• 接口电路：适用于逻辑信号的接口电路，可以在不同电平之间进行有效的转换。
• 通信设备：在信息传递和控制电路中发挥重要作用，确保信号传输的完整性及可靠性。
• 汽车电子：由于其良好的工作温度范围和稳健性，可以在汽车控制系统中找到应用。

五、总结

SN7406DR 是一款功能强大的 6 通道开路集电极反相器，适用于各种数字电路和逻辑应用。其卓越的性能参数、合理的电源需求以及多种功能特性，使得它在电子工程师设计和实现复杂逻辑电路时成为一种理想的选择。无论是用于简单的逻辑信号处理还是复杂的电子设备控制，SN7406DR 都能够为用户提供可靠的解决方案，是一种值得信赖的电子元件。
