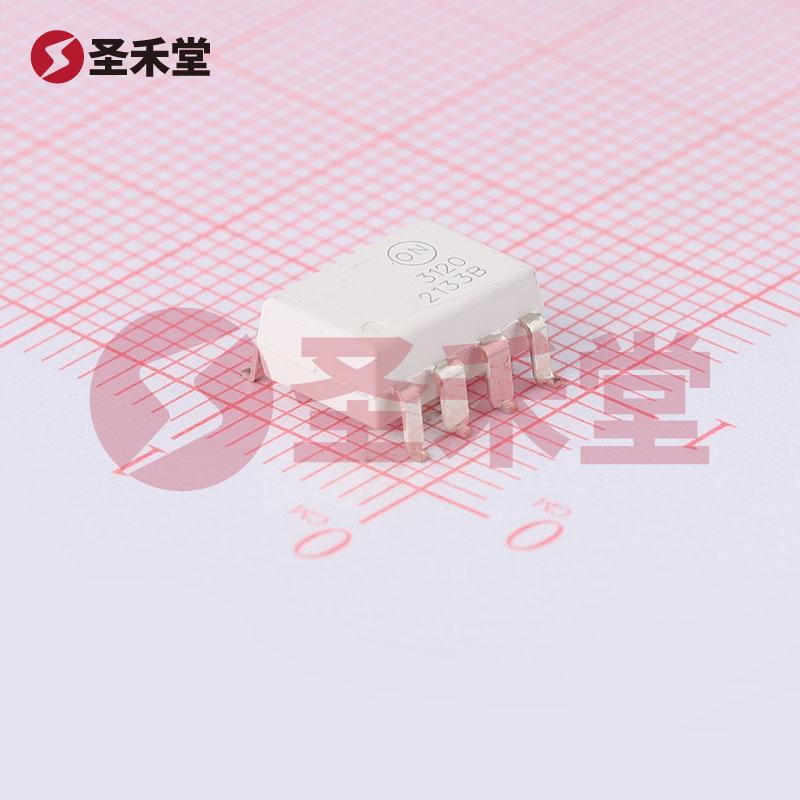

FOD3120SD

FOD3120SD 产品概述

FOD3120SD 是一款高性能的光学隔离器，专为需要高电压隔离和快速信号传输的应用而设计。作为一款单通道光耦合器，该产品在电子设备中提供了优越的电气隔离，确保信号的完整性，特别适合于工业自动化、通信设备和其他高电压应用场景。

技术参数

1. 通道数: FOD3120SD 为单通道产品，简化了设计并降低了成本，适合各种窄带应用。
2. 电压隔离: 该器件提供高达 5000Vrms 的电压隔离，使其能够在高电压环境中安全工作，防止意外电压的传导。
3. 共模瞬变抗扰度: 具有 35 kV/µs 的高共模瞬变抗扰度，确保即使在高电磁干扰的环境中也能稳定工作，保证信号的可靠传输。
4. 传播延迟: FOD3120SD 的传播延迟 tpLH 和 tpHL 最大值均为 400ns，适合要求高速响应的应用。
5. 脉宽失真: 最大脉宽失真为 100ns，能够保持信号的准确性，确保数据传输的可靠性。
6. 上升/下降时间: 典型的上升和下降时间为 60ns，使得信号的变换迅速而高效，适合于高频应用场合。
7. 输出电流: 输出高电流为 2A，低电流同样为 2A，峰值输出电流达到 3A，满足各种驱动需求。
8. 正向电压和电流: 在正向电压（Vf）方面，FOD3120SD 的典型值为 1.5V，最大直流正向电流（If）为 25mA，这样的设计在功耗方面表现优秀。
9. 输出电压供电范围: 输出供电电压范围在 15V 至 30V 之间，提供了灵活性，以适应不同应用的需求。
10. 工作温度: 器件的工作温度范围从 -40°C 到 100°C，保证其在各种严酷环境中的可靠性和稳定性。
11. 安装类型: 采取表面贴装型设计（SMD），便于自动化生产和组装，节省空间并提高可靠性。
12. 封装类型: 采用常见的8-SMD（鸥翼）封装，方便集成到电路板中，同时也能有效散热。
13. 认证机构: FOD3120SD 经过 UL 认证，确保其符合安全和性能标准，增强了产品的市场信任度。

应用场景

FOD3120SD 广泛应用于以下领域：

• 工业自动化: 用于对传感器、执行器和控制系统的隔离，保护控制电路避免高电压的影响。
• 电源供应: 在电源适配器和开关电源中用于电压隔离，确保安全和性能。
• 通信设备: 在数据通信中提供信号的光隔离，防止干扰并降低噪声。
• 汽车电子: 用于电气控制单元（ECU）之间的信号隔离，保障信号的稳定性和可靠性。
• 医疗设备: 在医疗器械中实现安全隔离，确保患者和设备之间的安全距离，降低电气风险。

总结

FOD3120SD 是一款高电压隔离、低功耗和高速响应的光学耦合器，满足现代电子设备对性能和安全性的严格要求。其优秀的电气特性和广泛的应用场景，使其成为各类需求的理想选择。选择 FOD3120SD，意味着选择了一种在极端工作条件下也能可靠运行的解决方案，为设计工程师提供了高度的灵活性和安全性。
