SN74HC14N 产品概述
概念与设计
SN74HC14N是一款由德州仪器（TI）生产的高性能集成电路，属于74HC系列，该系列是高速度CMOS逻辑系列的代表，广泛应用于各种数字电路中。SN74HC14N的核心功能为施密特触发器反相器，具有出色的信号处理能力和灵敏度，能够在多种电压下稳定工作。
主要特性
逻辑功能：该元件为6通道的施密特触发器反相器，能够实现对输入信号的反转，并具备施密特触发器特征，对输入信号中的噪声具有良好的抑制能力，确保输出信号的稳定性。
工作电压范围：SN74HC14N支持宽广的供电电压范围，从2V到6V，能够适应多种工作环境，特别适合电池供电设备和便携式电子产品。
逻辑电平：逻辑电平的高、低标准分别为1.5V4.2V和0.3V1.2V。这意味着它能够与多种逻辑电平兼容的器件直接连接，简化了电路设计。
传播延迟：在最大负载电容50pF时，最大传播延迟为21ns @ 6V。这使得SN74HC14N在高频信号处理场合下具有良好的响应特性，适合高速数字电路。
低静态电流：在典型工作状态下，SN74HC14N的静态电流最大值仅为2µA，这使得该器件在待机模式下消耗极低的功率，非常适合低功耗应用。
耐高温能力：工作温度范围为-40°C到85°C，保证了在各种恶劣环境下的稳定性，提升了元器件的广泛应用潜力。
物理特性

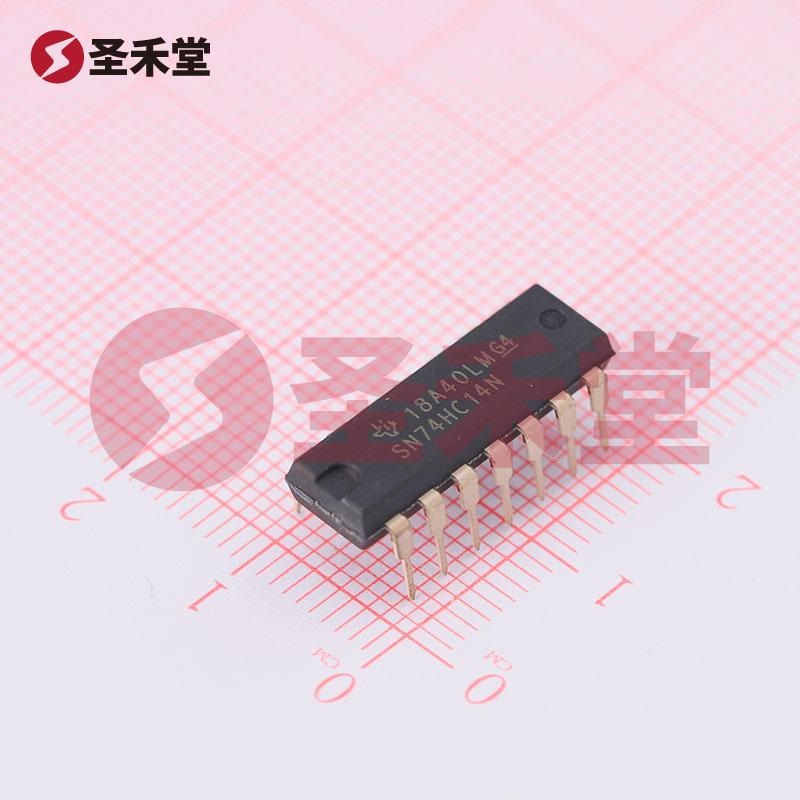

SN74HC14N采用14-PDIP封装类型，适合通孔安装，便于用户在各种电路板上进行布局，确保了焊接的便利性和设计的灵活性。其封装尺寸符合工业标准，适合继承传统设计。
应用场景
该集成电路在数字电路设计中具有广泛应用，主要包括但不限于以下领域：
信号变换：在数字通信和信号处理电路中，SN74HC14N可以用作信号的反相转换器，保证信号的完整性。
脉冲生成：利用其高速特性，可以在定时电路和脉冲调制电路中生成高频脉冲。
噪声过滤：由于施密特触发器的特性，SN74HC14N在噪声环境较为复杂的应用场合中表现出色，可以有效提取所需信号。
状态机设计：在状态机和逻辑电路的设计中，SN74HC14N能够充当状态转换中的核心模块，逻辑反相功能是状态机设计的重要组成部分。
简化电路设计：能够与其他逻辑门芯片协同工作，帮助工程师在设计电路时简化复杂性，降低设计的工作量和风险。
总结
SN74HC14N是一款灵活且功能齐全的施密特触发器反相器，凭借其稳定的性能、宽广的工作电压范围及低功耗特性，成为电子工程师在设计和实现各类数字电路时的理想选择。随着电子技术的不断进步和需求的多样化，SN74HC14N将会在各种应用场合中发挥重要作用。无论是用于消费类电子产品，还是工业自动化设备，SN74HC14N的表现都能够满足现代电路设计的高标准要求。
