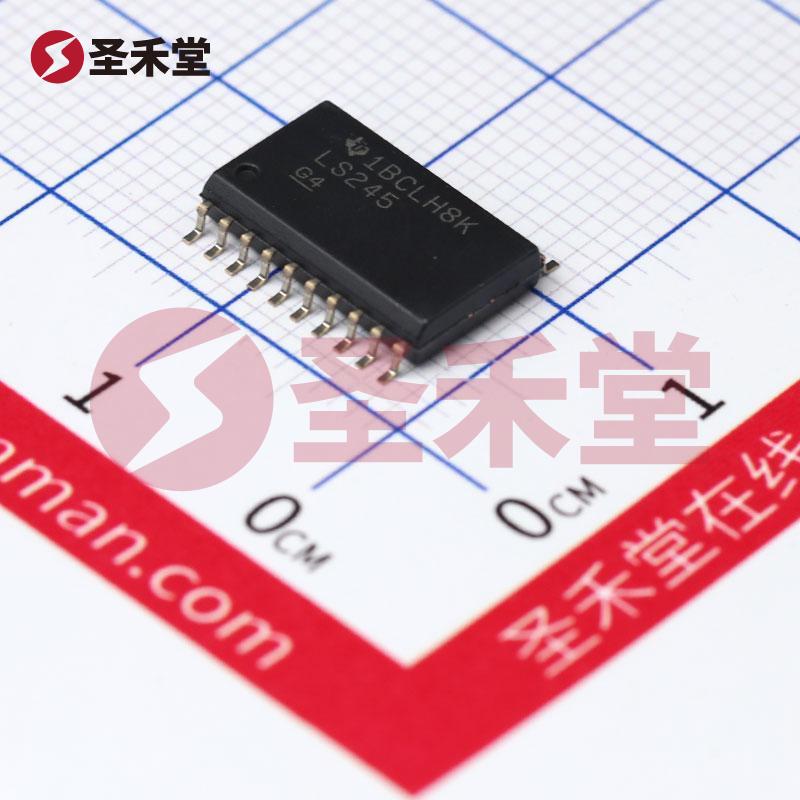

SN74LS245DWR

SN74LS245DWR 产品概述

一、产品背景与应用场景

SN74LS245DWR 是德州仪器（TI）推出的一款高性能的逻辑收发器，广泛应用于数据总线的控制和信号转换。这款设备特别设计用于在两个独立的逻辑电路之间传输数据，具有强大的兼容性和可靠性，适合多种电子、通信和工业应用。特别是在需要高速数据传输的场合，如计算机外围设备接口、控制系统和嵌入式系统中，SN74LS245DWR 都能发挥其出色的性能。

二、基础参数

1. 逻辑类型: 收发器，非反相

   • 本产品提供非反相的数据传输，保持输入和输出逻辑一致性，确保信号的稳定性。

2. 元件数: 1

   • 该封装内包含一个完整的逻辑收发器元件，简化了电路设计。

3. 每个元件位数: 8

   • SN74LS245DWR 允许同时传输8位数据，非常适合大多数标准数据总线应用。

4. 输出类型: 三态

   • 三态输出提供灵活的总线管理功能，使设备能够控制数据传输及避免总线冲突，支持多设备并行通信。

5. 电流特性:

   • 输出高电流: 15mA
   • 输出低电流: 24mA
   • 这些电流范围确保了良好的信号完整性，适应多种负载情况。

6. 电压供电范围: 4.75V 到 5.25V

   • 该电压范围兼容多种逻辑电压标准，适合大多数电子产品的供电系统。

7. 工作温度: 0°C 到 70°C（TA）

   • 在这一宽广的温度范围内，该器件能够稳定工作，使得其在不同环境下的应用更加广泛。

8. 安装类型: 表面贴装型

   • 采用表面贴装设计可以有效节省PCB空间，提高装配效率，符合当前电子产品小型化的市场趋势。

9. 封装/外壳: 20-SOIC（0.295"，7.50mm 宽）

   • 外形小巧、便于布局设计，有助于提高整个电路的集成度和功能密度。

三、特点与优势

• 高速度: SN74LS245DWR 使用低电压差分信号技术，支持快速的数据传输速率，适合于高性能计算和数据处理。

• 多功能性: 由于其三态输出能力，该设备能够与多条数据线兼容，支持多个设备在同一总线上进行数据通信。

• 高兼容性: 具备完全互换性，支持 TTL（晶体管-晶体管逻辑）和 CMOS（互补金属氧化物半导体）技术，方便与不同类型逻辑电路进行集成。

• 可靠性: 德州仪器的信赖品牌保证，SN74LS245DWR 提供行业标准的性能和品质，确保在长时间运行中的稳定性。

四、总结

SN74LS245DWR 作为一款高性能的逻辑收发器，凭借其优越的电气特性和广泛的应用兼容性，成为众多设计工程师和开发人员的首选。在数字设备、微控制器和通讯系统的设计中，SN74LS245DWR 因其卓越的性能和灵活的应用方式，将在未来的电子技术中发挥越来越重要的角色。无论是在传统的电子设备还是新的智能终端中，该器件都能够为数据传输提供有力的支持，助力实现更高效的系统设计。
