型号:

NTK3134NT1G

品牌:ON(安森美)
封装:SOT-723-3
批次:23+
包装:编带
重量:0.021g
其他:
-

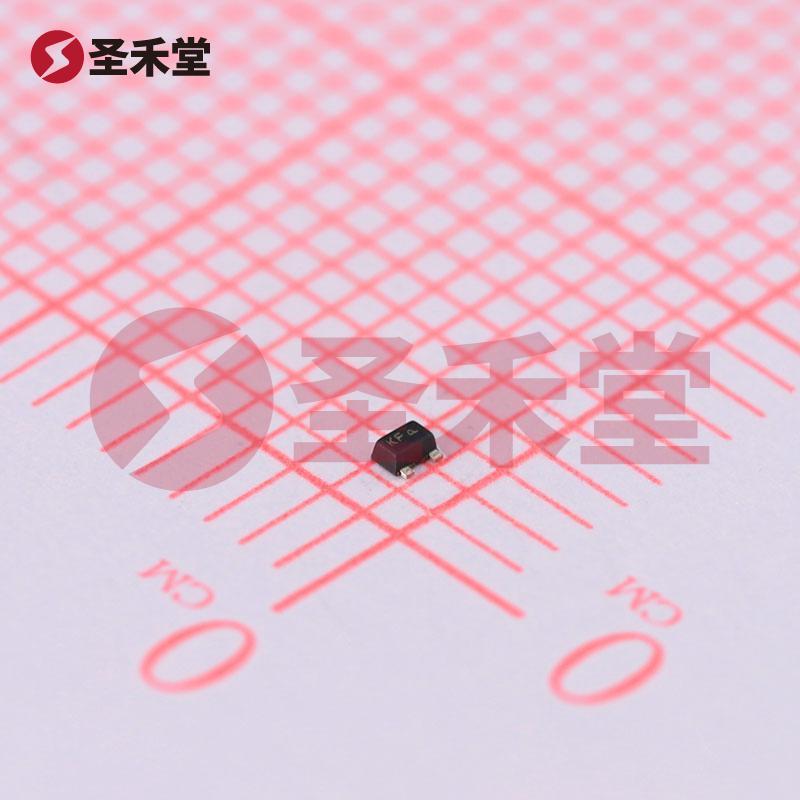

NTK3134NT1G 产品实物图片
NTK3134NT1G 一小时发货
描述:场效应管(MOSFET) 310mW 20V 890mA 1个N沟道 SOT-723
库存数量
库存:
2989
(起订量: 1, 增量: 1
最小包:4000
商品单价
梯度内地(含税)
1+
0.666
200+
0.459
2000+
0.417
产品参数
属性参数值
类型1个N沟道
漏源电压(Vdss)20V
连续漏极电流(Id)890mA
导通电阻(RDS(on)@Vgs,Id)200mΩ@4.5V,890mA
功率(Pd)450mW
阈值电压(Vgs(th)@Id)1.2V@250uA
输入电容(Ciss@Vds)120pF@16V
反向传输电容(Crss@Vds)15pF
工作温度-55℃~+150℃

产品概述:NTK3134NT1G MOSFET

一、基本信息

NTK3134NT1G 是由安森美半导体(ON Semiconductor)制造的一款高性能 N 通道金属氧化物半导体场效应管(MOSFET)。作为一种优秀的电子元器件,NTK3134NT1G 具有出色的电流控制能力和热稳定性,特别适合用于低电压和小功率应用场合。

二、主要参数和规格

  • 尺寸和封装:该 MOSFET 的封装采用了 SOT-723 表面贴装型,便于在紧凑型电路板上进行布线和安装。
  • 电流能力:在 25°C 的环境温度下,NTK3134NT1G 能够持续输送 750mA 的漏极电流(Id),在某些情况下(最大 890mA,4.5V )可以达到更高的电流。
  • 导通电阻:其在 4.5V 的栅极电压下,最大导通电阻 (Rds(on)) 为 350 毫欧,确保了低功耗和高效率的性能表现。
  • 驱动电压:对于最佳的导通性能,该元件的驱动电压分别为 1.5V 和 4.5V,适合多种不同的电源需求。
  • 最大漏源电压(Vdss):该器件的额定漏源电压为 20V,可有效防止瞬态高压对电路的损害。
  • 输入电容:在 16V 时,其输入电容 (Ciss) 最大值为 120pF,这为高速开关应用提供了良好的响应性能。

三、工作温度范围

NTK3134NT1G 具有令人印象深刻的工作温度范围,从 -55°C 到 +150°C,能够在极端环境条件下稳定工作。这一特性使其非常适合于航天、汽车及工业等复杂应用。

四、功率耗散能力

本器件的最大功率耗散值为 310mW,这为电流控制和转化效率提供了理想的平衡。高效能与低功率消耗相结合,使得 NTK3134NT1G 成为能效要求高的应用理想之选。

五、应用领域

NTK3134NT1G 特别适合于各种低功耗和小功率应用场景,包括:

  • 开关电源:能够快速开关,降低能量损耗,提高转换效率。
  • 电机驱动:用于小功率电机的控制,帮助实现精准的速度与位置调节。
  • 负载开关:可在不同的电流和电压下启用或禁用负载,实现有效的电源管理。
  • 通信设备:在移动终端和通信设备中,实现稳定的信号切换。

六、总结

NTK3134NT1G 是一款性能卓越的 N 通道 MOSFET,具备优良的电气特性和宽广的工作范围。凭借其低导通电阻、高额定电流和良好的热效应控制,该 MOSFET 在现代电子产品设计中具有广泛的适用性,不仅提高了设备的性能,还能有效降低能耗,适合用于多种应用领域。对于寻求高效率、高可靠性电子元件的设计工程师而言,NTK3134NT1G 无疑是一个理想的选择。
