SN74HC00N

SN74HC00N 产品概述

基本概述

SN74HC00N 是由德州仪器（Texas Instruments）出品的一款高性能 CMOS 逻辑集成电路（IC），主要功能是提供四个与非门（NAND Gate）逻辑功能。其采用14引脚的双列直插（DIP）封装，适用于各种通孔安装的电子电路设计。作为一款在工业、消费电子和计算机应用中广泛应用的逻辑门，这款产品凭借其高性能、低功耗和广泛的工作电压范围而受到设计工程师的青睐。

关键规格

• 安装类型：通孔
• 逻辑电平：
  • 高：1.5V ~ 4.2V
  • 低：0.5V ~ 1.8V
• 供电电压范围：2V ~ 6V
• 输入数量：每个与非门两个输入，共4个与非门
• 逻辑类型：与非门
• 最大静态电流：2µA
• 最大传播延迟：在6V供电、50pF负载下，最大传播延迟为15ns
• 工作温度范围：-40°C ~ 85°C
• 输出电流能力：5.2mA（高、低电位均相同）
• 引脚数量：14

应用领域

SN74HC00N 的应用领域非常广泛，主要包括但不限于以下几个方面：

1. 数字电路设计：适用于构建复杂的数字逻辑电路，包括计数器、状态机和数据处理单元。
2. 消费电子：在家电、音视频设备和玩具等电子产品中作为基本的逻辑组件，用于控制逻辑运算。
3. 计算机硬件：在计算机系统中用于构建多种逻辑功能电路，包括存储器管理和数据路径控制。
4. 工业设备：用于控制和监测各种工业自动化设备中逻辑功能的实现。

工作原理

与非门是一种基本的逻辑门，具有两个输入和一个输出。其逻辑输出与输入的逻辑状态相反：即当任意一个输入为高电平时，输出为低电平；当两个输入均为低电平时，输出为高电平。这一特性使得与非门在构造其他类型的逻辑门（如与门、或门、非门等）时非常有用，从而提升了电路设计的灵活性。

特点与优势

• 高速度与低功耗：凭借较高的工作速度和较低的静态电流，SN74HC00N 能够有效满足高频率应用的需求，同时减少环保和能源消耗。
• 宽广的电压范围：支持2V至6V的供电电压，使其能够在多种电压条件下稳定工作，适配不同的应用环境。
• 环境适应性强：-40°C至85°C的工作温度范围使得该器件在极端环境条件下依然能够稳定运行，适用于工业和户外场景。

封装类型

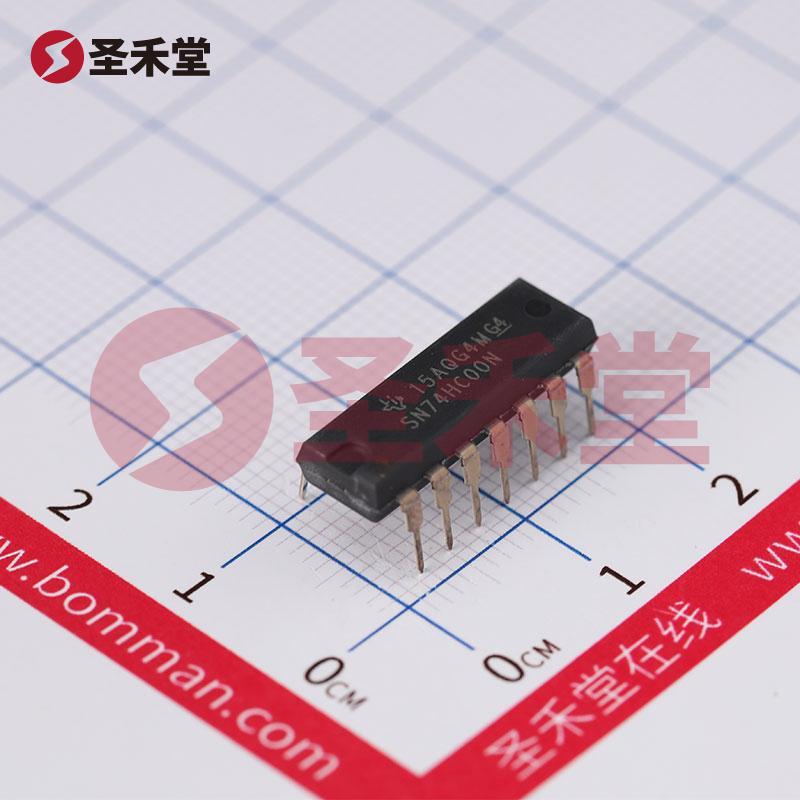

SN74HC00N 的14-PDIP封装形式使得其在电路板上的安装更加简便，同时提高了与其他设备的兼容性。通孔安装方式可为设计者提供更大的排布灵活性，并适应于传统的PCB制造工艺。

结语

总体而言，SN74HC00N 是一款功能强大且灵活性高的与非门逻辑IC，适用于多种电子和电气应用。无论是在学术研究、实验室开发还是实际产品设计中，这款元器件都能提供可靠的逻辑功能，满足工程师在开发过程中对速度、功耗及环境适应性等多个方面的苛刻要求。
