IRFB7434PBF

产品概述：IRFB7434PBF MOSFET

IRFB7434PBF 是一款高性能 N 通道 MOSFET，由著名的半导体制造商英飞凌（Infineon）生产。这款元器件专为需要高电流和高效率的应用而设计，广泛应用于电力电子、开关电源和电机控制等领域。其独特的电气特性和耐环境能力使其在现代电子设备中极具竞争力。

基本参数

IRFB7434PBF 提供的关键参数包括：

• 漏源电压（Vdss）：该器件的最大漏源电压为 40V，适合于低压高效应用。
• 连续漏极电流（Id）：在 25°C 的环境下，连续漏极电流可达 195A（注：此值依赖于晶体管外部散热条件）。
• 驱动电压：对于实现最小 Rds(on) 的驱动电压为 10V，6V 可达到最大 Rds(on)。
• 导通电阻（Rds(on)）：在 10V 的栅源电压下，Rds(on) 的最大值为 1.6 毫欧，显示了其出色的导电性能，特别适合高电流应用。
• 栅极阈值电压（Vgs(th)）：在 3.9V（@ 250µA）时，保证了低电压驱动的能力，使其在低功耗电路中同样有效。
• 栅极电荷（Qg）：在 10V 的高电压下，最大栅极电荷为 324nC，低 Qg 值适应高速开关应用。
• 输入电容（Ciss）：在 25V 时，最大输入电容值为 10820pF，适用于高频应用环境。

功率和热管理

IRFB7434PBF 具有高达 294W 的功率耗散能力（Tc），这使得其在高负载下依然能够保持稳定的运行。因此，在设计绝热和散热解决方案时，用户应充分考虑热管理，以保障器件的长期可靠性。其工作温度范围从 -55°C 至 175°C，具备良好的热适应性，为恶劣环境下的工作提供了保障。

封装与安装

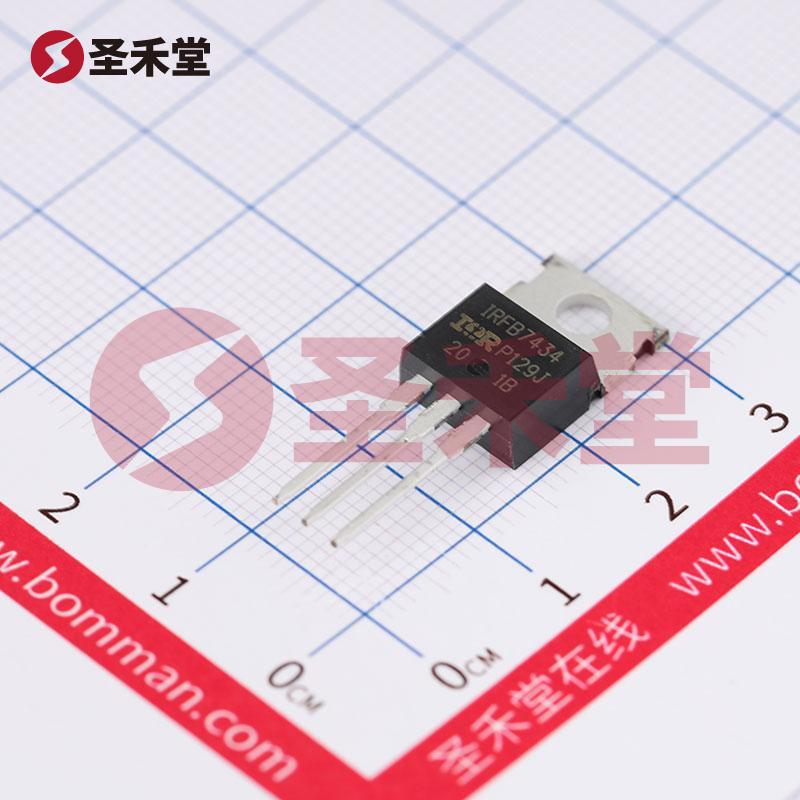

IRFB7434PBF 采用 TO-220AB 封装类型，即通孔安装式设计，以优化热管理和电气连接。TO-220-3 封装为该 MOSFET 提供了适当的散热平面，确保其能在相对高的功率和电流条件下稳定运行。这种封装设计使其在电路板上的布置变得灵活，可以轻松放置在高电流应用的关键位置。

应用场景

由于其杰出的电气特性和耐高温性能，IRFB7434PBF 被广泛应用于：

• 开关电源：在带有高效率的开关电源中，IRFB7434PBF 可以作为功率开关，降低能量损失并提高系统效率。
• 电机驱动：用于直流电机或步进电机控制中的功率开关，为电机提供高效的驱动方案。
• 电力转换器：在高压或低压电源转换过程中，IRFB7434PBF 可以有效地控制功率流向。
• LED 驱动电路：提供高电流给高功率LED应用，提高光源亮度并减少发热。

结论

综合而言，IRFB7434PBF 是一种极具价值的 N 通道 MOSFET，因其优越的电气参数、高洽交能力及广泛的适用性，使其在各种电力电子应用中事半功倍。其品牌影响力和技术实力保证了产品的高可靠性，是设计工程师们可信赖的选择。无论是在提升电路效率，还是在承担严苛工作环境下，IRFB7434PBF 都展现出极强的适应性和性能优势。
