FOD852SD

FOD852SD 产品概述

产品简介

FOD852SD 是一款由著名半导体制造商安森美（ON Semiconductor）推出的创新型光耦合器，具有出色的性能和可靠性。该器件采用达林顿晶体管输出结构，专为需要隔离和信号传输的电子应用设计。其核心优势在于高电压隔离、防止地环路干扰，以及高效的信号传输能力。

主要特性

1. 通道数与输出类型：FOD852SD 是单通道光耦，采用达林顿晶体管作为输出类型。该设计能够提供更高的增益，增强了信号的输出能力，适合在高负载条件下工作。

2. 电压隔离：该光耦具备高达5000Vrms的电压隔离特性，能够有效防止高压对低压电路的干扰，确保系统的安全性。这种特性特别适合于电气隔离的要求，比如在工业控制、测量设备、以及一般电子电路中。

3. 电流传输比：FOD852SD 提供了宽范围的电流传输比，其中最小值为1000% @ 1mA，最大值可达15000% @ 1mA。这意味着输入端即使在低电流条件下，也能确保高效的输出传输，符合各种负载条件下的应用要求。

4. 输出电压和电流：该光耦的输出电压最大可达300V，而输出电流（每通道）最高达到150mA。这种高输出能力使其在需要驱动较大负载的应用中表现出色。

5. 快速响应时间：FOD852SD 的上升和下降时间分别为100µs和20µs，表明其能够快速响应输入信号，适用于快速开关的应用，能够提升整个系统的动态性能和响应速度。

6. 工作温度范围：产品的工作温度规格宽泛，范围从-30°C到100°C，确保其在各种环境条件下均能稳定运行，适合工业和商业应用。

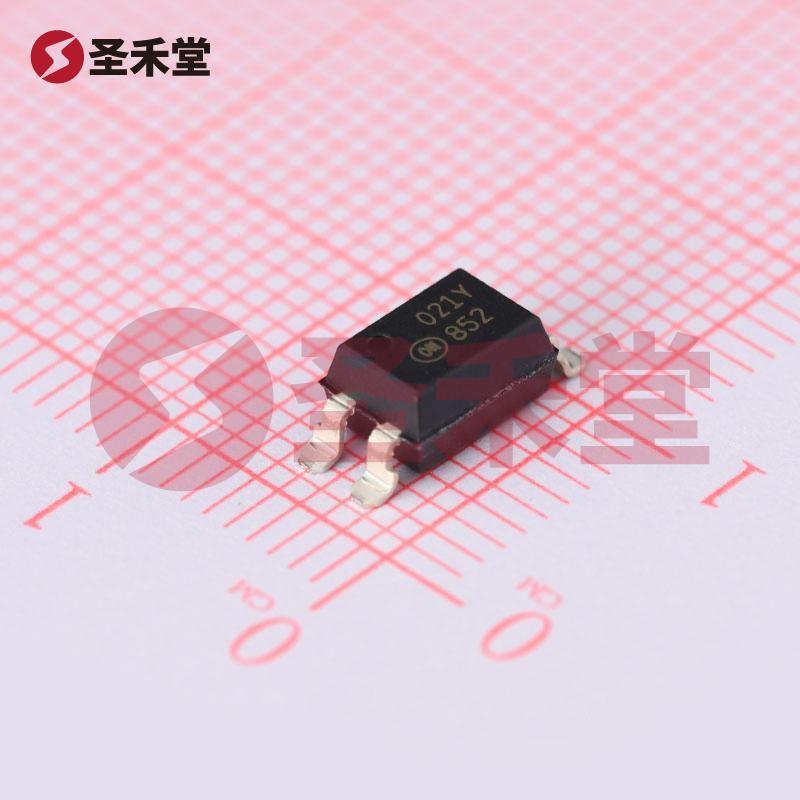

7. 封装与安装方式：FOD852SD 采用4-SMD（鸥翼）封装设计，支持表面贴装，有利于自动化生产的简化与效率的提升，适合各种密集型电路板设计。

应用领域

FOD852SD 的设计使其在多个领域都能发挥重要作用，包括但不限于：

• 工业控制系统：在机械设备和自动化系统中，作为信号隔离器，保护敏感设备免受高电压干扰。

• 电源管理：在开关电源和不间断电源（UPS）中，用于监测和控制，提供高效的信号传输。

• 数据采集：在测量仪器和传感器应用中，FOD852SD 可用于隔离传感器信号，增强系统的安全性和准确性。

• 消费者电子：在家电和个人电子产品中，为用户提供额外的安全保护，确保消费者的安全使用。

性能优势

FOD852SD 在其类别中脱颖而出的原因在于其出色的电气性能与可靠性。电压隔离能力和电流传输比使其特别适合于需要高效数据传输和高安全性的应用。此外，其封装型式和操作温度范围也使其成为适应现代电子设计需求的理想选择。

结论

总之，FOD852SD 光耦合器凭借其高隔离电压、高电流传输能力以及快速反馈时间，成为理想的电子元器件解决方案。无论是用于普通工业应用还是高端电子设备，该产品都能以其卓越的性能满足各种需求，是各类设计师和工程师在选择隔离型光耦产品时的上佳选择。
