STB75NF20

STB75NF20 产品概述

STB75NF20是一款高性能的N沟道场效应管（MOSFET），由意法半导体（STMicroelectronics）生产。这款MOSFET的设计目标是满足高电力和高效率应用的需求，特别适合用于开关电源、直流-直流转换器、高频开关电路等场合。以下是该产品的详细参数以及应用场景的介绍。

主要特性

1. 电源规格： STB75NF20具有较高的漏源电压（Vdss）为200V，使其能够处理高电压应用，在电力电子领域表现优异。该元件的连续漏极电流（Id）高达75A，在保持高性能的同时，能够有效降低电路中的电源损耗。

2. 电阻特性： 在Vgs（栅源电压）为10V和漏极电流为37A时，STB75NF20的导通电阻（Rds On）最大值为34毫欧。这意味着在实际应用中，元器件能够以较低的开关损耗运行，提升系统整体效率。

3. 驱动电压范围： 该MOSFET的Vgs（栅源电压）最大值为±20V，使其在广泛的应用中保持了良好的兼容性和稳定性。Vgs(th)（阈值电压）最大值为4V（@250µA），允许其灵活地被驱动，从而适应多种控制信号。

4. 电容特性： STB75NF20在25V时的输入电容（Ciss）为3260pF，这表明其在高频应用中具有很好的表现能力，同时也有助于提升高速开关的响应能力。

5. 功率和温度稳定性： 整个封装的功率耗散能力达到190W（在Tc条件下），保证了其在高功率应用中的安全性和稳定性。此外，该元件的工作温度范围为-50°C至150°C，适合极端环境下的使用，如汽车电子和工业自动化领域。

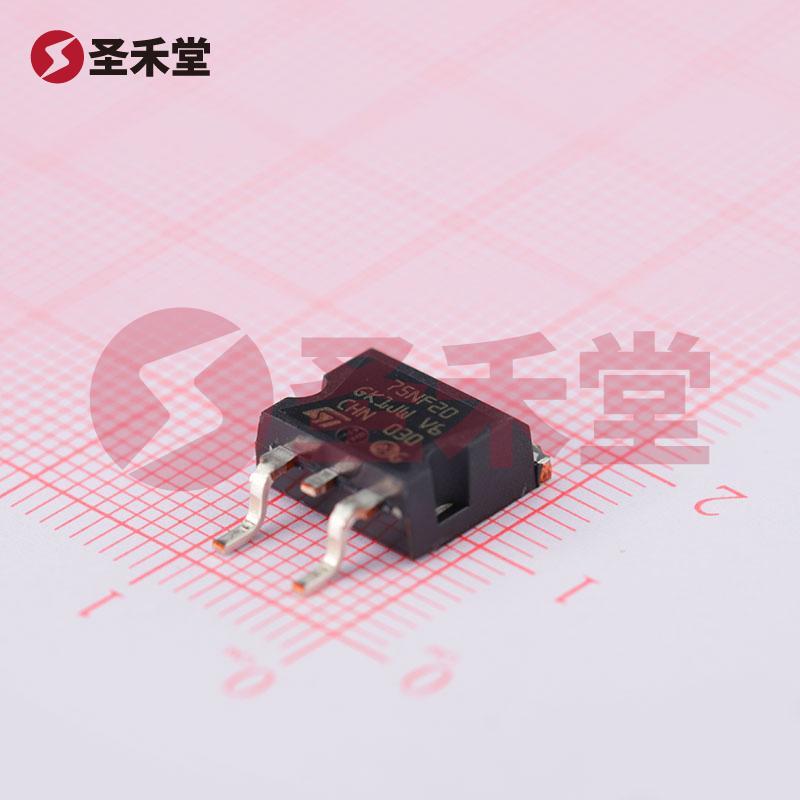

6. 封装类型： STB75NF20采用D2PAK（TO-263-3）封装，这种表面贴装型封装不仅提供了优良的散热性能，还具有轻巧、体积小的优点，适应现代电子设备对尺寸的严格要求。

应用领域

STB75NF20在许多应用中表现良好，其主要应用领域包括但不限于：

• 开关电源：高效能的开关电源是现代电力管理系统的核心，该MOSFET通过减少开关损耗有助于提升内部效率。

• 直流-直流转换器：可应用于多种电压转换需求，对应不同的电池和配件，使其在便携式设备和电源管理系统中得以广泛应用。

• 电动汽车驱动系统：在电动汽车中，STB75NF20可以用于电动机驱动和动力管理，以优化电池的使用效率和延长续航。

• 工业控制设备：在工业自动化和控制设备中，MOSFET的高耐压特性及强大电流处理能力使得其成为优先选择。

• 家用电器：现代家电中集成了更多电子控制和开关电源，STB75NF20的可靠性和性能能够满足这些直接电源控制的需求。

总结

综合来看，STB75NF20是一款适合高性能、高效率且兼容性强的N沟道MOSFET，凭借其出色的电气特性、广泛的应用范围及优良的封装设计，使其成为现代电子设计中不可或缺的元器件之一。无论是用于电源管理、工业控制，还是在极限环境下，其高可靠性都能够满足设计者对电子元器件的苛刻要求。
