型号:

BD9D320EFJ-E2

品牌:ROHM(罗姆)
封装:HTSOP-8-J
批次:22+
包装:编带
重量:1g
其他:

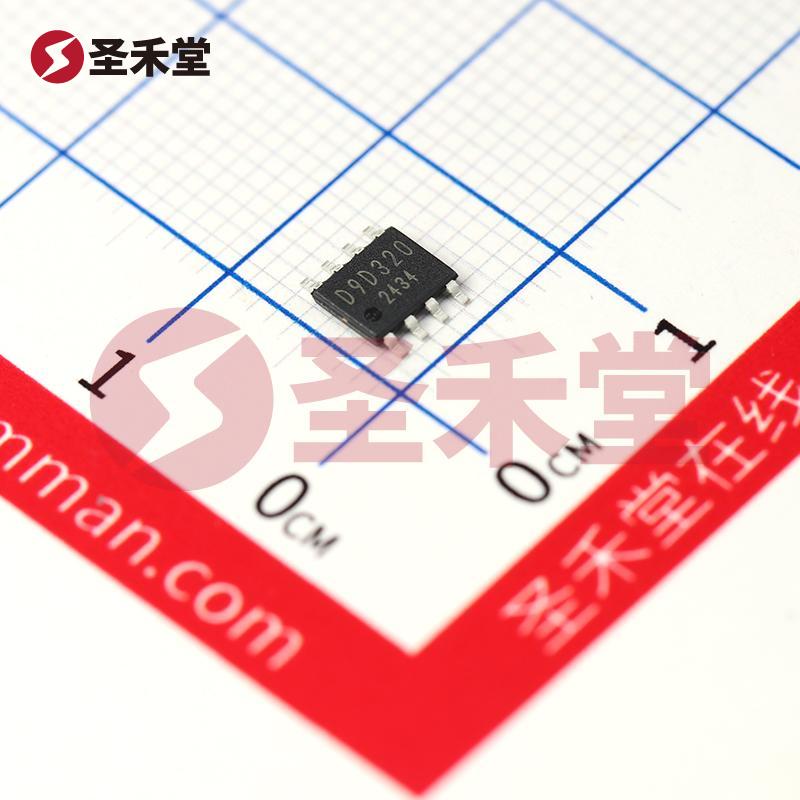

BD9D320EFJ-E2 产品实物图片
BD9D320EFJ-E2 一小时发货
描述:DC-DC电源芯片 可调 4.5V~18V 765mV~7V 降压型 HTSOP-J8-EP
库存数量
库存:
2
(起订量: 1, 增量: 1
最小包:2500
商品单价
梯度内地(含税)
1+
1.16
2500+
1.1
产品参数
属性参数值
功能类型降压型
输出类型可调
输入电压4.5V~18V
输出电压765mV~7V
输出电流3A
开关频率700kHz
工作温度-40℃~+85℃
同步整流
输出通道数1
拓扑结构降压式
静态电流(Iq)2uA
开关管(内置/外置)内置

产品概述:BD9D320EFJ-E2

一、产品背景

随着电子设备对电源管理要求的不断提高,越来越多的设计工程师在选择 DC-DC 转换器时,对其性能、效率、稳定性及其灵活性有了更高的期望。BD9D320EFJ-E2 是 ROHM(罗姆)公司推出的一款先进电源管理芯片,专为需要高效率及可调输出的应用场景而设计。作为一款可调降压型 DC-DC 转换器,该芯片在广泛的输入电压范围内提供稳定的输出电压,满足不同应用的需求。

二、基础参数与特性

BD9D320EFJ-E2 是一款以表面贴装型方式安装的电源管理芯片,兼具小巧的封装设计和强大的性能。在性能参数方面,本产品具有以下显著特点:

  1. 输入电压范围:该产品支持的输入电压范围为 4.5V 至 18V,足以满足多种电源适配器和电池供电的应用。
  2. 输出电压范围:BD9D320EFJ-E2 提供的输出电压可调至最低 0.765V,最高可达 7V,适应多种负载需求。
  3. 输出电流能力:该芯片的最大输出电流为 3A,适合驱动大部分常见负载,如微处理器、数模转换器等。
  4. 高效率:在降压应用中,BD9D320EFJ-E2 的同步整流功能可以显著提高变换效率,降低热量产生,提升系统整体性能。
  5. 开关频率:该芯片的开关频率为 700kHz,这一较高的频率有助于减少外部元件的尺寸,降低系统的整体成本且提高了系统的动力响应。
  6. 工作温度范围:BD9D320EFJ-E2 适应的工作温度范围为 -40°C 至 85°C,确保在严苛环境中依然可以稳定工作。

三、应用领域

BD9D320EFJ-E2 可广泛应用于多个领域,主要包括:

  • 消费电子:如智能手机、平板电脑、便携式音响等设备,提供必需的电源转换解决方案。
  • 工业控制:适合用于工业设备的电源管理和驱动系统,如自动化设备、传感器供电等。
  • 电动工具:在电池供电的工具中,该芯片的高效率和灵活的输出电压可确保工具在各种负载情况下的最佳性能。
  • 通信设备:为网络设备、无线电通讯及基站提供稳定的电源支持,提升设备性能。

四、设计优势

选择 BD9D320EFJ-E2 作为电源管理解决方案,不仅可以简化设计流程,还能降低设计复杂度。可调式输出使工程师能根据应用需求灵活设定所需电压,而其优秀的热管理特性和出色的电源转换效率确保产品的低发热及高可靠性。此外,采用 HTSOP-8-J 封装形式能够节省 PCB 上的空间,使设计更为紧凑。

五、总结

BD9D320EFJ-E2 是一个高性价比的 DC-DC 电源处理方案,结合 ROHM 在电源管理领域的深厚技术积累,其在稳定性、效率与灵活性方面的表现,能够全面提升电子设备的整体性能。无论是针对个别消费电子产品,还是工业设备和电动工具,BD9D320EFJ-E2 都能为设计师提供强有力的支持,是追求创新与性能的绝佳选择。
