STGD4M65DF2 产品概述
一、产品简介

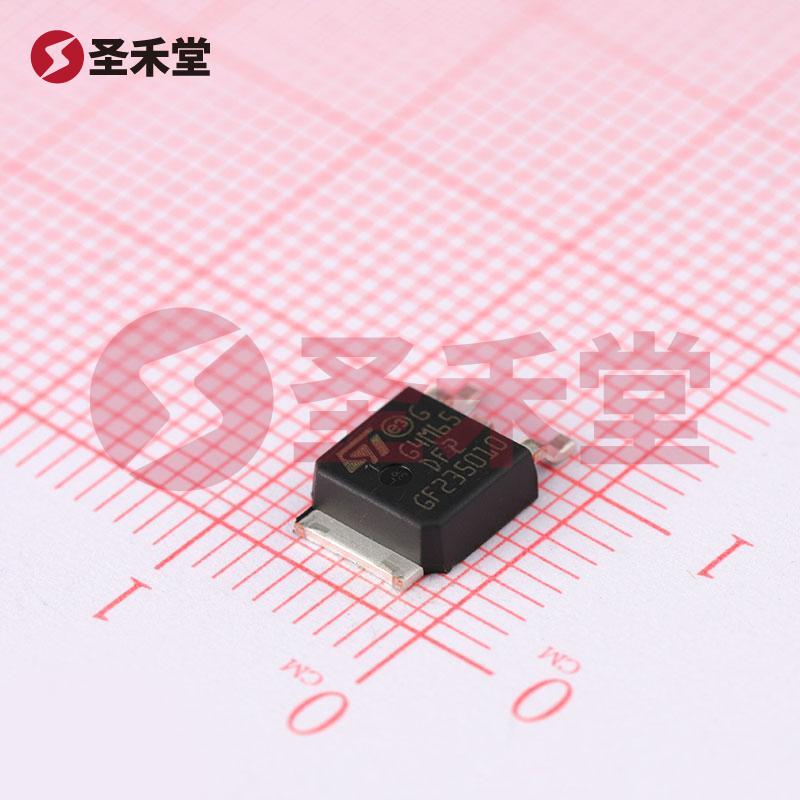

STGD4M65DF2是一款高性能的绝缘栅双极晶体管（IGBT），由意法半导体（STMicroelectronics）制造。该元件采用表面贴装的DPAK封装形式，具有绝缘栅极控制功能，特别适用于高效能和高可靠性的电力电子应用。其额定电压为650V，最大集电极电流为8A，适合多种中高功率的转换应用。
二、主要特点
高电压和电流能力：该器件的集电极击穿电压可达650V，最大集电极持续电流为8A，同时在脉冲模式下（Icm）可承受高达16A的短时电流。这使得STGD4M65DF2在高电压和高电流的系统中表现出色，能够满足各种工业和消费电子产品的需求。
快速开关性能：IGBT的栅极电荷量为15.2nC，开关能量消耗分别为40µJ（开）和136µJ（关），结合快速开关时间（Td: 12ns/86ns），使得其在高频开关应用中能够有效降低开关损耗，提高系统效率。
宽广的工作温度范围：STGD4M65DF2的工作温度范围广泛，从-55°C到175°C（TJ），使得该器件在极端环境中仍然能够可靠运行，适合汽车、航空等高要求领域。
优秀的反向恢复特性：其反向恢复时间（trr）为133ns，表明该IGBT在关断状态下，能够迅速恢复，有助于提高系统整体的稳定性和可靠性。
适合的应用场景：STGD4M65DF2非常适合于高频逆变器、直流-交流变换器、电机驱动、电源转换器等应用场景。在光伏逆变器和电动汽车驱动系统中，该器件能够提供稳定的性能和高效率。
三、技术规格详细信息
- 封装类型：DPAK，是一种小型化的表面贴装封装，便于PCB布局，能够实现更高的集成度与更小的产品体积。
- 输入类型：该IGBT支持标准输入，简化了设计过程，并易于与其他控制电路配合。
- 功率处理能力：最大功率为68W，在多种负载条件下均能提供高效的电力控制。
- 不同Vge、Ic时的Vce(on)：在15V时4A负载下，最大Vce(on)为2.1V，此参数决定了IGBT的导通时损耗，是评估效率的重要依据。
四、应用领域
STGD4M65DF2广泛应用于以下领域：
- 电机控制：用于变频驱动和伺服控制系统，可以实现精确的速度和扭矩控制。
- 电力逆变器：在光伏和风能逆变器中，可实现直流电转交流电，能满足不同负载需求。
- 工业自动化：用于各类电源管理系统和工业设备，提供高效、可靠的电源转换。
五、总结
STGD4M65DF2是一个非常优秀的IGBT解决方案，凭借其高电压、高电流、快速开关特性和广泛的工作温度范围，满足了多种高效能电力电子应用的需求。其灵活性及技术规格使其成为工业、汽车等多个领域的理想选择。随着电动汽车和可再生能源等行业的快速增长，该器件蕴含着巨大的市场潜力，是推动电力电子技术进步的重要助力。
