型号:

STB80N20M5

品牌:ST(意法半导体)
封装:D2PAK
批次:-
包装:编带
重量:-
其他:

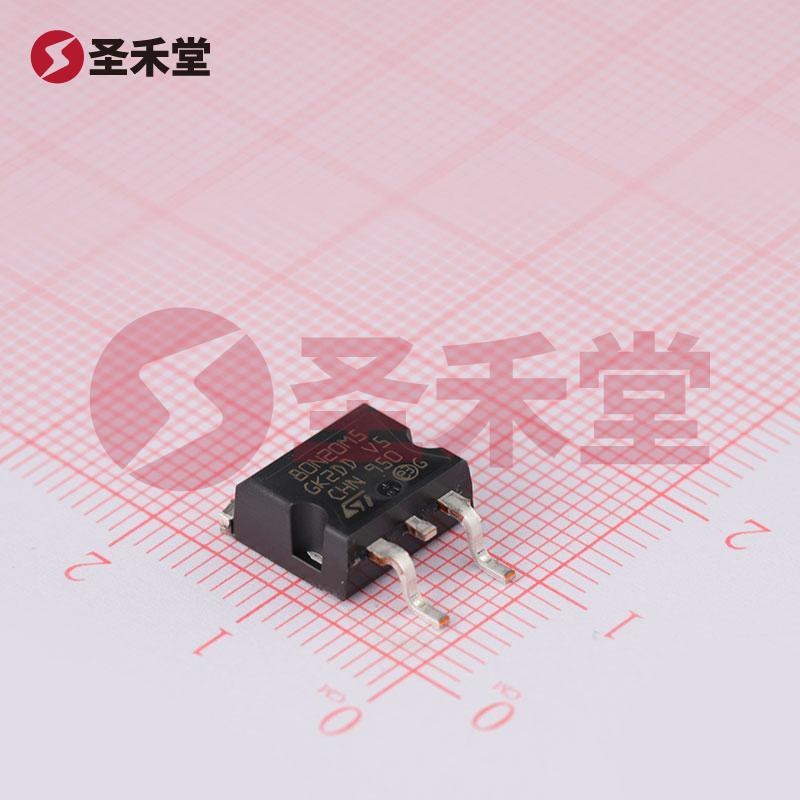

STB80N20M5 产品实物图片
STB80N20M5 一小时发货
描述:场效应管(MOSFET) 190W 200V 61A 1个N沟道 D2PAK
库存数量
库存:
0
(起订量: 1, 增量: 1
最小包:1000
商品单价
梯度内地(含税)
1+
25.5
1000+
24.86
产品参数
属性参数值
数量1个N沟道
漏源电压(Vdss)200V
连续漏极电流(Id)65A
导通电阻(RDS(on))20mΩ@10V
耗散功率(Pd)190W
阈值电压(Vgs(th))4V@250uA
栅极电荷量(Qg)108nC@10V
输入电容(Ciss)4.08nF
反向传输电容(Crss)50pF
工作温度-55℃~+150℃
类型N沟道
输出电容(Coss)290pF

STB80N20M5 产品概述

一、产品简介

STB80N20M5是一款高性能的N通道金属氧化物半导体场效应管(MOSFET),专为需要高效率和高功率处理能力的应用场景设计。其最大漏源电压为200V,连续漏极电流达到61A,封装采用D2PAK形式,适合表面贴装(SMD)应用。这款MOSFET的主要特点是低导通电阻、高功率耗散能力和较宽的工作温度范围,能够在严苛的环境条件下实现稳定的性能。

二、技术参数

  1. 电压和电流参数

    • 最大漏源电压(Vdss):200V
    • 25°C时的连续漏极电流(Id):61A(Tc)
  2. 导通电阻

    • 不同Id、Vgs时的最大导通电阻(Rds(on))为23毫欧,基于30.5A和10V的驱动电压,这一低导通电阻特性使得该MOSFET非常适合高效能电源转换和功率放大应用。
  3. 栅极电压与电流

    • 最大驱动电压:10V,适用于常见的控制电路。
    • Vgs(th)(栅源阈值电压)最大值为5V(@250µA)。
    • 栅极电荷(Qg)最大值为104nC,保证快速开关响应和高效率,尤其是在高频应用中表现出色。
  4. 输入电容

    • 输入电容(Ciss)最大值为4329pF(@50V),这表明在低频和高频工作条件下的稳定性,适合于高频开关电源和转换器。
  5. 功率和温度参数

    • 最大功率耗散:190W(Tc),能够在高负载情况下保持稳定的工作。
    • 工作温度范围高达150°C(TJ),使得该器件能够在极端温度环境下运行,为高功率应用提供可靠保障。

三、应用领域

STB80N20M5 MOSFET具备高频、高功率和高效能的特性,因此广泛应用于以下领域:

  1. 电源管理:可用于开关电源(SMPS)、DC-DC转换器和电池管理系统(BMS),实现高效能的电能转换。

  2. 电动机驱动:在电机控制和驱动应用中,利用其高电流能力和快速响应特性,以实现更高的效率和更平滑的控制。

  3. 逆变器:适用于光伏逆变器和其他能量转换设备,提升能量转换效率,降低能量损耗。

  4. 工业控制:为自动化设备和控制系统提供助力,确保在高负荷条件下的稳定性和可靠性。

四、产品封装

STB80N20M5采用D2PAK封装,封装特点包括:

  • 表面贴装形式:方便自动化生产线的集成与组装,提高了应用的灵活性。
  • 优良的散热性能:封装设计确保MOSFET散热良好,能够在高功率情况下长期稳定工作,降低了系统的热风险。
  • 兼容性:TO-263和D²Pak的封装标准,使之可以与多种PCB设计兼容,简化设计流程。

五、总结

STB80N20M5是一款功能强大且可靠的N通道MOSFET,具备高电流承载能力、低导通电阻、快速开关特性及凌驾150°C的高工作温度,以满足现代电子设计中的高效能和高可靠性需求。此产品无论是在电源管理、电动机控制还是工业应用中,均能够提供优越的性能,是推动现代电力电子技术发展的重要器件。
