74LVC2G66DP,125 是一款高性能的双通道 SPST (单极单刀) 开关 IC,属于 Nexperia (安世) 公司的 LVC 系列。该器件专为满足多样化逻辑电路和信号切换需求而设计,具有广泛的应用前景,尤其在低电压、高频谱操作和低功耗要求的场合,表现出色。
电源电压范围:74LVC2G66DP,125 支持宽广的工作电压范围,从 1.65V 到 5.5V。这使其可以在多种电压环境下稳定运行,适合消费类电子产品、通信设备以及其他需要低电压操作的应用。
信号切换特性:该 IC 的每个开关都是常开型 (SPST),能够有效地在两个电路之间进行信号切换。其最大导通电阻为 10 欧姆,确保在导通状态下能实现快速低损耗的信号传输。
开关时间:74LVC2G66DP,125 的开关时间非常快,最大开启时间 (Ton) 为 3.9ns,关闭时间 (Toff) 为 5ns,这对于高频操作和高速数据传输而言至关重要,使其能够轻松应对数据帧率较高的应用需求。
带宽与串扰:该器件能提供高达 500MHz 的 -3dB 带宽,且其在 1MHz 时的串扰达到 -56dB,确保在多路信号的环境中,信号的完整性和清晰度不受衰减,适合用作视频、音频等高频信号的传输。
低功耗特性:当没有信号时,74LVC2G66DP,125 的漏电流 (IS(off)) 最大值仅为 5µA,极大地降低了电池供电设备的能耗,这一点在便携式和电池驱动的产品设计中尤为重要。
电荷注入和电容特性:电荷注入量为 7.5pC,沟道电容 (CS(off)) 和总电容 (CD(off)) 均为 5pF,这保证了在高速开关过程中信号的稳定性,尤其适合对信号波形形状要求严格的应用场合。
74LVC2G66DP,125 开关 IC 适用于多种电子产品和系统设计,包括但不限于:

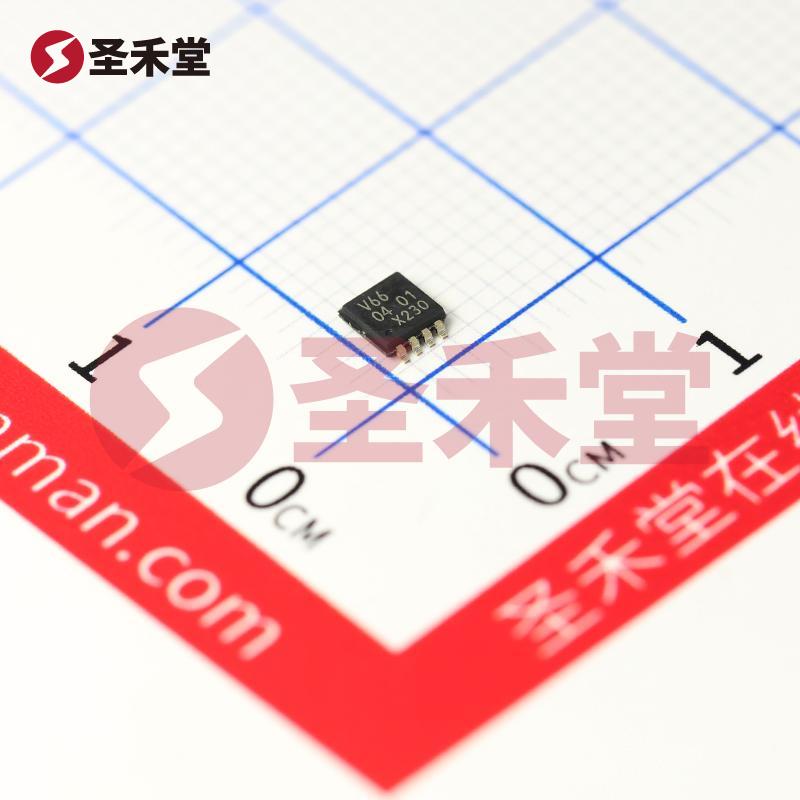

该器件采用 8-TSSOP 表面贴装封装,尺寸为 0.118"(3.00mm 宽),适合于紧凑空间内的应用,有助于优化电路板的空间利用率和布局灵活性。表面贴装型设计也增强了产品的可靠性和抗振动能力,符合现代电子产品对高密度封装的需求。
74LVC2G66DP,125 能够在 -40°C 到 125°C 的工作温度范围内稳定运行,使得该器件在恶劣环境下的可靠性得以保证,适合用于工业设备和高温环境的电子产品。
作为 Nexperia (安世) 公司推出的一款高性能开关 IC,74LVC2G66DP,125 不仅能够满足处理高速和低电压信号切换的需求,同时还提供了出色的电源效率和热稳定性,是设计高效电子系统时值得信赖的元器件选择。无论是用于消费电子、工业控制还是通信设备,这款 IC 都展现出优异的性能和可靠性,确保用户在信号切换和管理方面的高效与稳定。
