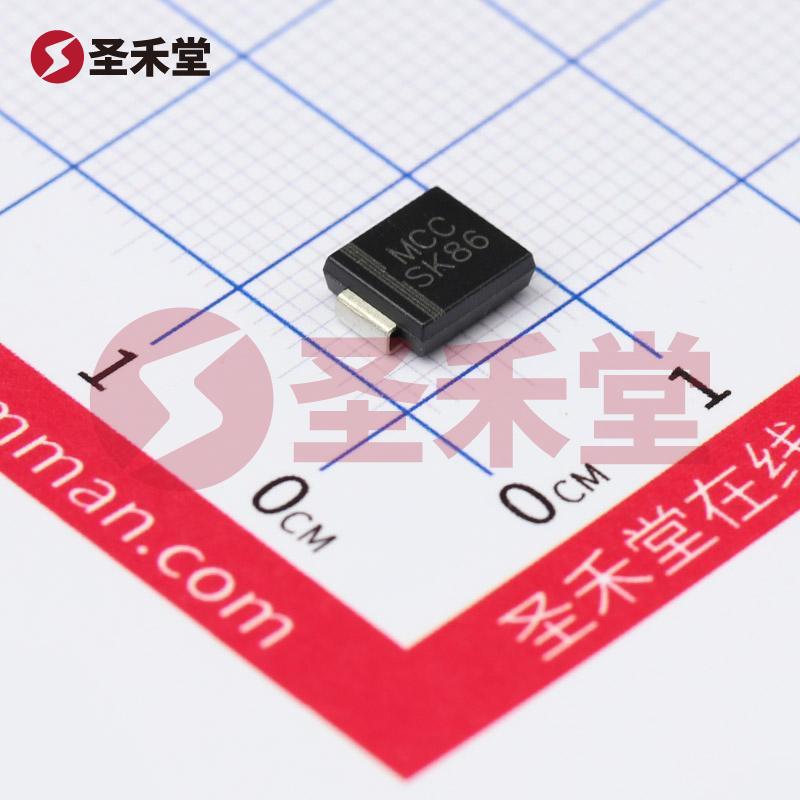

SK86L-TP

产品概述：SK86L-TP 肖特基二极管

一、产品简介

SK86L-TP是一款高性能肖特基二极管，由知名品牌MCC（美微科）生产，采用DO-214AB（SMC）封装，专为高效率电源管理和整流应用而设计。其关键性能指标包括650mV的正向电压（Vf）在8A的电流条件下、最大直流反向电压（Vr）60V、和超低的反向泄漏电流（最大1mA @ 60V），使得SK86L-TP在现代电子应用中表现出色。

二、关键参数与性能

1. 正向电流（If）与正向压降（Vf）

   • SK86L-TP在8A的正向工作电流下，具有650mV的正向压降，这一特性保证了低功耗发热，极大地提高了总体效率。正向电压降低了能量损失，特别适合对能效有严格要求的应用场景。

2. 反向电压（Vr）

   • 本产品的最大直流反向电压为60V，这使得SK86L-TP广泛适用于需要稳定额定电压，并能够承受较高反向电压的场合，确保在高压脉冲条件下的可靠性能。

3. 反向泄漏电流

   • 在60V时，反向泄漏电流为1mA，表明SK86L-TP具有超低的泄漏特性，这使得它能够有效地防止功耗的增加，特别适合高效能需求的应用。

4. 电容与频率响应

   • 在4V和1MHz条件下，SK86L-TP的电容值为400pF，表明其在高频操作中的良好表现，适用于开关电源、高频整流等应用。

5. 速度

   • 此二极管具备快速恢复特性，恢复时间小于等于500纳秒（ns），适合快开关电路，有助于降低开关损耗，提高开关频率。

6. 工作温度范围

   • SK86L-TP的工作温度范围广泛，从-55°C至150°C，确保其在各种苛刻环境条件下均可稳定工作，适用于汽车、军工、航空等行业的应用。

三、应用领域

SK86L-TP肖特基二极管因其优异的性能，适用于多种电子元器件的应用场景，主要包括：

• 电源管理：在开关电源中，作为整流器使用，提供高效的能量转换，减少能量损耗。
• LED驱动：用于LED驱动电路中，保证电路稳定高效工作。
• 逆变器：在逆变器应用中，作为整流元件提供可靠的电流转换。
• 电动汽车：在电动汽车和混合动力汽车的电源系统中，实现高效能量传输。
• 射频应用：在高频设备中，作为整流和保护元件，防止过压和反向电流。

四、总结

SK86L-TP是一款卓越的肖特基二极管，凭借其低正向压降、超低反向泄漏电流、宽广的工作温度范围以及快速恢复能力，成为高效能电子电路方案的重要选择。无论是在传统电源管理系统，还是在新兴的电动汽车、电源逆变器及LED照明应用中，SK86L-TP都能够提供一致性和可靠性，助力实现现代电子产品更高的能效与性能。值得信赖的品质与性能，SK86L-TP必将为您的设计与开发提供强有力支持。
