TSV632IYDT 产品概述
TSV632IYDT 是一款由意法半导体（STMicroelectronics）制造的高性能运算放大器，具备双路输出和多种特性，广泛应用于各种模拟电路设计中。该产品专为要求严格性能和高可靠性的应用场景而设计，适合工业、消费电子以及汽车电子等领域。
基本参数
TSV632IYDT 的基础参数彰显了其出色的性能。该运算放大器的压摆率为 0.34 V/µs, 使其能够迅速响应输入信号的变化，确保在动态信号处理时保持良好的线性度和失真度。增益带宽积达到 880 kHz，这意味着在多种应用中，用户可以根据需要进行不同增益设置而不会显著影响信号的频率响应。
此外，作为一种通用型运算放大器，TSV632IYDT 提供两路电路，适合进行差分信号处理或者多个信号通道的独立放大。该器件的输出类型为满摆幅，允许用户在接近供电电压的情况下输出最大电流，增强了其在多样化电源条件下的应用灵活性。
输入特性
在输入特性方面，TSV632IYDT 具有极低的输入偏置电流，仅为 1 pA，确保能够处理极低信号电压的应用，而其输入补偿电压为 3 mV，使用户在设计中能够减少输入噪声和干扰，提升信号的清晰度和稳定性。这一特性使得该运算放大器非常适合测量传感器输出或其他微弱信号的场合。
电源特性
TSV632IYDT 的供电电压范围为 1.5V 至 5.5V，允许在多种电源基础上工作，包括单电源和双电源配置。这种灵活性使得其可以适应不同的电路设计需求，无论是在低功耗设定还是在高性能应用中，TSV632IYDT 都能提供稳定的性能。其供电电流低至 60 µA，确保其在便携式设备和电池供电的应用中，能够有效延长工作时间。
环境适应性
TSV632IYDT 的工作温度范围涵盖了 -40°C 至 125°C，展示出其在恶劣环境条件下的可靠性与稳定性。这样的特性使其能够在汽车电子和工业控制系统等多种极端条件下稳定工作，满足现代电子产品对耐温性的高要求。
封装和安装

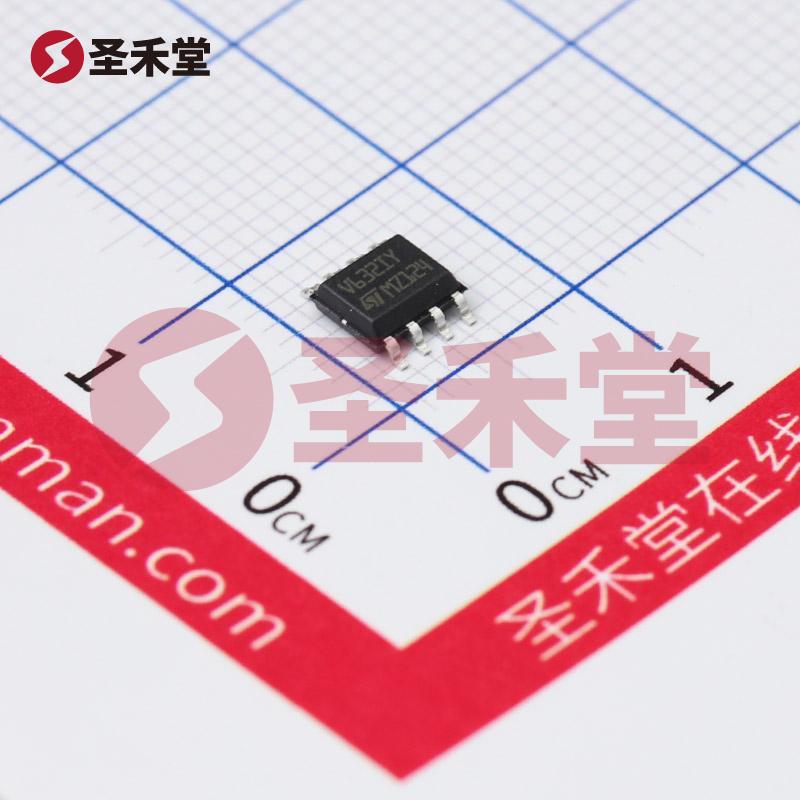

该运算放大器采用 8-SOIC 封装（0.154"，3.90 mm 宽），适合表面贴装（SMD）技术。这种封装的设计不仅节省了电路板空间，还简化了生产工艺，适合大规模生产的要求。此外，SOIC 封装的结构能够提供较好的散热性能，有助于产品在高负载下的稳定运行。
应用场景
TSV632IYDT 适用于多种应用场合，包括但不限于：
- 传感器信号处理：可用于放大来自温度、压力等传感器的微弱信号。
- 滤波器设计：在主动滤波器电路中，TSV632IYDT 可以用作增益控制和信号调整。
- 音频处理：其优良的频率响应特性，使其适合音频信号的处理和增强。
- 信号调理：在工业应用中，可用于优化信号的质量与稳定性，以便实现高效的后续处理。
结论
总的来说，TSV632IYDT 是一款具有高性价比和卓越性能的双通道运算放大器，凭借其快速的响应时间、低噪声特性、广泛的供电范围和工作温度，使其在现代电子应用中扮演着重要的角色。其设计和性能特点使得设计工程师能够轻松在各类产品中实现高效、稳定的信号处理。无论在消费电子、工业控制，还是军事和汽车系统中，TSV632IYDT 都是理想的选择。
