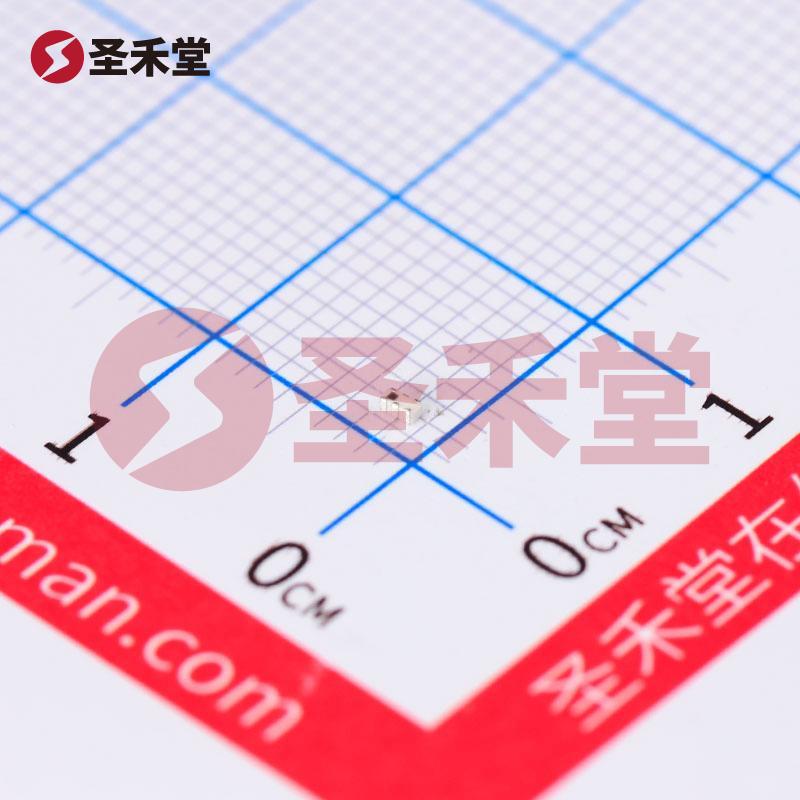

TDK HHM1711E1 产品概述
引言
在现代无线通信和 RF（射频）应用中，平衡与不平衡信号的转换至关重要。TDK 的 HHM1711E1 是一款高性能的 RF 平衡-不平衡变压器，广泛应用于频率范围为 2.3GHz 至 2.7GHz 的各种电子产品中。该产品在设计中考虑了高频信号传输的各种需求，体现了卓越的信号完整性和可靠性。
产品规格
- 频率范围: 2.3GHz ~ 2.7GHz
- 相位差: 192°
- 回波损耗: 最小值 -10dB
- 插损: 最大值 1.2dB
- 阻抗: 50Ω (非平衡) 和 100Ω (平衡)
- 安装类型: 表面贴装型 (SMD)
- 封装: 0603 (1608 公制)
产品特性
频率范围: HHM1711E1 变压器能够稳定地工作在 2.3GHz 至 2.7GHz 的频率带宽内，适合用于多个无线通信标准，如 LTE、Wi-Fi 和其他无线传输系统。其广泛的频率范围使其能够满足不同应用的需求，从而在多种市场中得到应用。
相位差和信号完整性: 相位差达到 192°，这是信号均衡和相位一致性的关键，这种特性使得它在处理复杂的 RF 信号时能够保持更高的信号质量和传输效率，有助于减小信号失真，提升整体系统性能。
回波损耗: 回波损耗是衡量信号反射的重要指标，HHM1711E1 的回波损耗最低可达 -10dB，这意味着在信号传输过程中，有效地减少了由于阻抗不匹配造成的信号损失，确保更多的信号能够顺利传输到负载端。
插损: 该设备的最大插损为 1.2dB，这是一个非常低的插损水平，表明在信号传输过程中，信号强度几乎没有显著的衰减。这一特性对于高频信号尤为重要，能够有效增强系统的性能，确保信号传输的高效性和稳定性。
阻抗匹配: HHM1711E1 提供了 50Ω 和 100Ω 的阻抗选择，支持平衡和非平衡信号需求。这一特性使得它可以适用于多种无线设备和基站中的不同应用场景，无缝连接 RF 模块，确保信号传输的一致性。
表面贴装型设计: 采用 0603 封装的 HHM1711E1 变压器具有小型化的特点，适合于高密度电路板的设计，提高了设计的灵活性和效率。同时，表面贴装型的设计使得产品易于在自动化生产线上进行加工和安装，进一步降低了生产成本。
应用场景
HHM1711E1 变压器广泛应用于下列领域：
- 无线通信基站
- 4G/LTE 和 5G 移动设备
- Wi-Fi 路由器及接入点
- RF 模块设计
- 测试设备及仪器
总结
TDK 的 HHM1711E1 RF 平衡-不平衡变压器凭借其卓越的频率特性、低插损和优异的回波损耗表现，成为广大工程师和设计师在无线通信和 RF 应用中的理想选择。通过其独特的技术参数和设计，HHM1711E1 能够满足高频信号处理的需求，为无线传输系统的稳定性、可靠性提供了强有力的保障，推动了无线通信技术的不断进步。
