型号:

B5B-ZR(LF)(SN)

品牌:JST
封装:P=1.5mm
批次:-
包装:-
重量:-
其他:

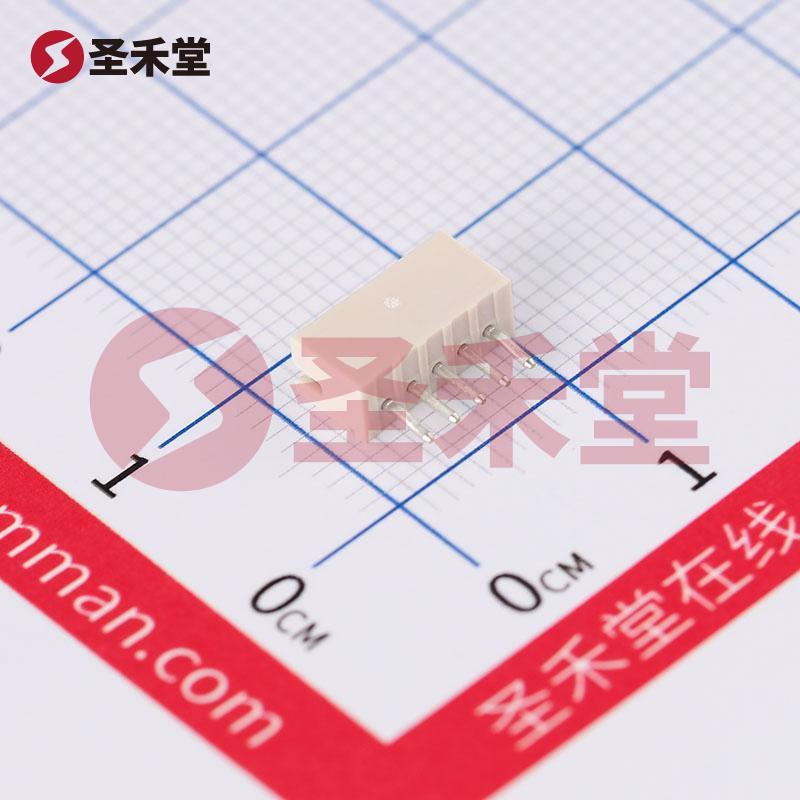

B5B-ZR(LF)(SN) 产品实物图片
B5B-ZR(LF)(SN) 一小时发货
描述:线对板针座 直插 1x5P ZH 插件,P=1.5mm
库存数量
库存:
0
(起订量: 1, 增量: 1
最小包:2000
商品单价
梯度内地(含税)
1+
0.314
2000+
0.283
优惠券
券满50015
产品参数
属性参数值
插针结构1x5P
间距1.5mm
安装方式直插
参考系列ZH
总PIN数5P
排数1
每排PIN数5
额定电流1A
触头材质黄铜
触头镀层
工作温度范围-25℃~+85℃
额定电压50V
塑料材质玻纤增强PA66
阻燃等级UL94V-0
颜色白色
Z轴-板上高度4.5mm
X轴-板上底边长度(间距线)9mm
Y轴-板上底边宽度3.5mm

产品概述:B5B-ZR(LF)(SN) 线对板针座

1. 产品简介

B5B-ZR(LF)(SN) 是一种高性能的线对板针座,属于日本 JST(日本电气株式会社)旗下的连接器产品。这款接头设计用于将电缆或导线与电路板进行可靠的连接,广泛应用于电子设备的信号传输、供电等领域。其小巧的设计和优良的性能特征,使其成为电子行业中重要的连接解决方案。

2. 基本参数

  • 连接器类型:接头
  • 触头类型:公形引脚
  • 间距 - 配接:1.5mm(0.059英寸)
  • 针位数:5
  • 排数:1
  • 加载的针位数:所有针位均可加载
  • 样式:板至电缆/导线
  • 护罩:带遮蔽,四面墙设计
  • 安装类型:通孔
  • 端接方式:压接,焊接
  • 紧固类型:销锁

3. 机械和电气特性

  • 接触长度
    • 配接:2.40mm(0.094英寸)
    • 柱:2.69mm(0.106英寸)
    • 总体接触长度:6.50mm(0.256英寸)
  • 绝缘高度:4.50mm(0.177英寸)
  • 触头形状:圆形
  • 触头表面处理:锡
  • 触头材料:黄铜
  • 绝缘材料:聚酰胺(PA66)、尼龙6/6、玻璃纤维增强型
  • 工作温度范围:-25°C 至 85°C
  • 材料可燃性等级:UL94 V-0
  • 绝缘颜色:天然色
  • 额定电流:1A
  • 额定电压:50V

4. 应用领域

B5B-ZR(LF)(SN) 线对板针座广泛应用于各种电子设备和系统中,如:

  • 消费电子产品:如智能手机、平板电脑、音响设备等。
  • 工业自动化:用于控制面板与传感器之间的连接。
  • 计算机及外设:连接主板与外部设备的电缆。
  • 家用电器:如洗衣机、冰箱等内部电气连接。

5. 使用优势

  • 高可靠性:该连接器采用高品质材料,确保在极端温度范围内的可靠性和稳定性,适合多种工业和消费环境。
  • 方便安装:通孔安装和多种端接方式(压接、焊接)提供灵活、简单的安装选项,易于集成到各种电路设计中。
  • 防护设计:四面墙的护罩设计能够有效保护触头,防止外部噪声和干扰,提高连接的可靠性。

6. 结论

B5B-ZR(LF)(SN) 线对板针座以其出众的电气性能、优质的材料和方便的安装特性,成为众多电子产品中不可或缺的连接件。作为一种经济实用的解决方案,此连接器可以有效满足电子行业对高性能连接器的需求,无论是在大型工业设备还是小型消费电子产品中均可发挥其重要作用。无论是对于设计工程师还是采购人员,B5B-ZR(LF)(SN) 都是值得信赖的选择。
