SMCJ15CA

SMCJ15CA 产品概述

一、产品基本信息

SMCJ15CA 是一种由美国力特（Littelfuse）制造的瞬态压制器二极管（TVS Diode），亦称齐纳二极管，专门设计用于保护敏感电子元件免受过电压瞬态（如静电放电、浪涌电流等）的损害。该元器件广泛应用于各种电子电路，特别是电源线路和信号线路的保护。

二、主要电气参数

• 击穿电压：该器件具有最低击穿电压为 16.7V，确保在特定的瞬态情况下，能够有效启动保护机制。
• 箝位电压：最大箝位电压达到 24.4V，这表示在其正常工作状态下，该器件能够承受的最大瞬态电压。
• 反向断态电压：典型的反向断态电压为 15V，这使得它在反向偏置时能够维持良好的电气特性，而不会受到过多的干扰。
• 峰值脉冲电流：在短时间内（10/1000µs）最高可承受 61.5A 的峰值脉冲电流，适合于高功率瞬态事件的需求。
• 功率特性：器件能够承受最高达 1500W（1.5kW）的峰值脉冲功率，极大地增强了其抗过电压能力。
• 工作温度范围：该器件工作温度范围广泛，覆盖-55°C至150°C，适应了各种严苛环境的应用需求。

三、封装与安装类型

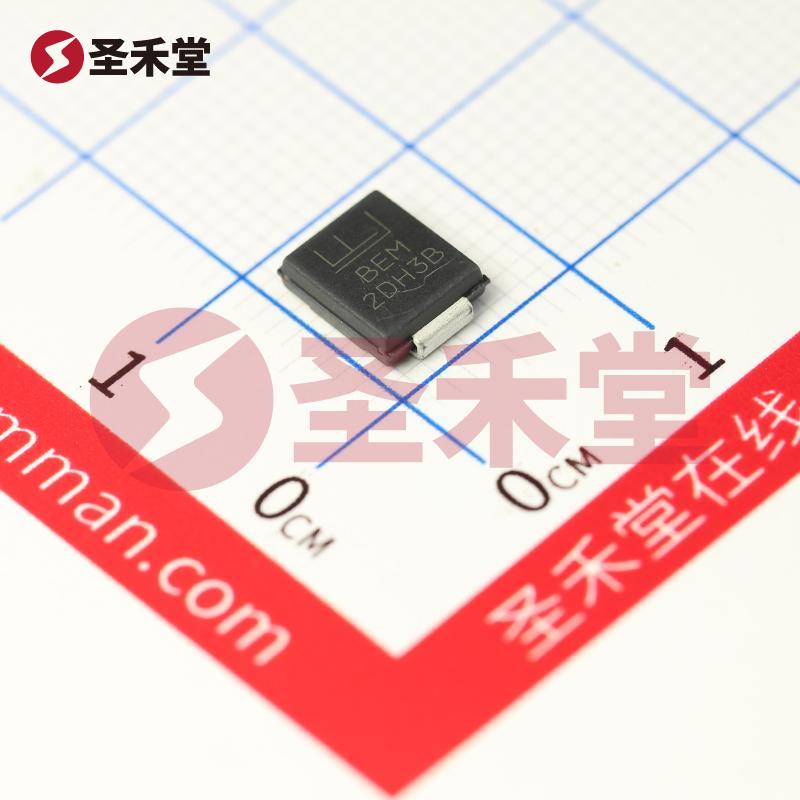

SMCJ15CA 的封装类型为 SMCJ(DO-214AB)，属于表面贴装型（SMD），其结构紧凑，适合高密度电路板设计。这种封装还提供优越的热性能，有利于增强器件的稳定性和可靠性。表面贴装的类型也使得设备在生产过程中更为简便，提高了自动化生产的效率。

四、应用领域

SMCJ15CA 产品的设计使其能够广泛应用于以下领域：

1. 电源保护：作为电源线路保护器件，有效防止电流尖峰对电源电路造成损坏。
2. 电子设备：在各种电子产品中，可用于保护电路板上的敏感元件例如微处理器、存储器和其它逻辑器件。
3. 通信设备：在网络和通信设备中，保护信号传输线，从而避免信息传输中断。
4. 汽车电子：其广泛的工作温度范围和高功率处理能力，使其非常适合现代汽车电子中的应用。

五、性能优势

1. 高速反应：SMCJ15CA 具备快速反应能力，能够迅速响应瞬态过电压，保护电路安全。
2. 高功率承受能力：高达 1500W 的功率承受能力，使其在多种高电力应用中表现稳定。
3. 可靠性：具有良好的温度稳定性，不易受到环境因素影响，从而确保长期稳定工作。
4. 简易安装：表面贴装设计简化了传统插脚式元器件的安装程序，提高了生产效率。

六、总结

综上所述，SMCJ15CA 是一款高性能的瞬态电压抑制器，它在保护电路和设备方面具备良好的特性，适用于多种应用场景。其高击穿电压、峰值脉冲电流和功率能力，使其成为电源和信号线路中不可或缺的保护元件。对于设计工程师而言，选择 SMCJ15CA 可以有效提升系统的可靠性和安全性，特别是在瞬态电压可能对设备造成威胁的复杂电路应用中。
