产品概述：BOURNS 3314J-1-504E 可调电位器
一、产品简介

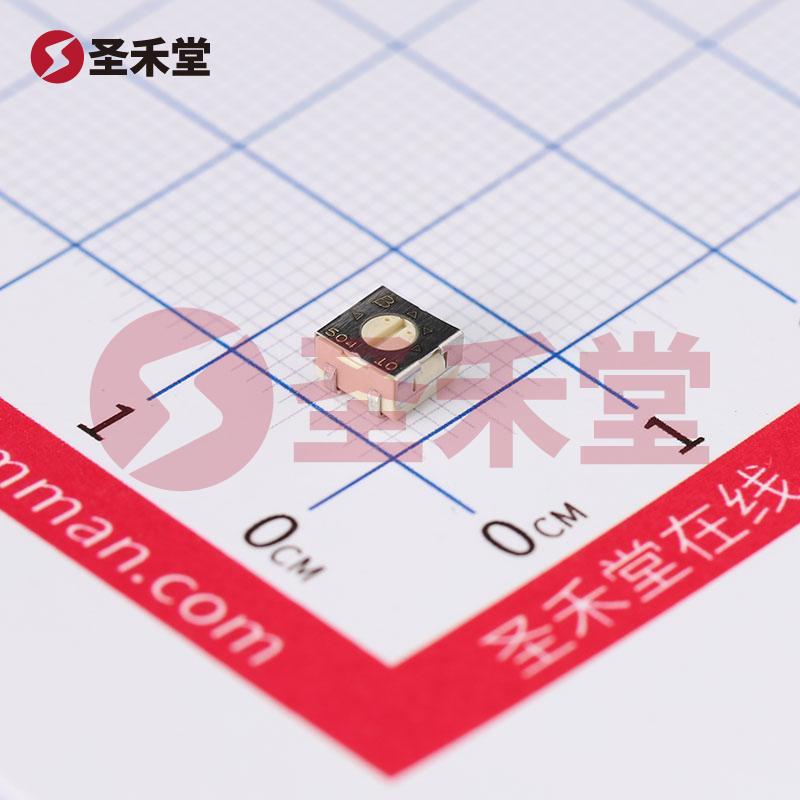

BOURNS 3314J-1-504E 是一种高性能的可调电阻器，广泛应用于电子电路中，特别是需要精确调节电压或电流的场景。其具有500 kOhms的电阻值、250 mW的功率输出，容错率为±20%，以及±100ppm/°C的温度系数，使其在各种工作环境中保持良好的稳定性。
二、基本参数
- 电阻值：500 kOhms
- 功率保护：250 mW（1/4W）
- 容差：±20%
- 温度系数：±100ppm/°C
- 匝数：1
- 调节类型：顶部调节
- 电阻材料：金属陶瓷
- 安装类型：表面贴装型
- 端接样式：J引线
- 尺寸：方形 - 0.177" x 0.177" x 0.100"（4.50mm x 4.50mm x 2.55mm）
三、产品特点
结构与封装： Bourns 3314J-1-504E采用紧凑的表面贴装封装设计，尺寸为4.5mm x 4.5mm，能够有效节省电路板的空间，满足现代电子设备对小型化的需求。方形结构保证了它在焊接或组装过程中能更好地适应各种标准工业流程。
电气性能： 该可调电位器的电阻值为500 kOhms，适用于高阻抗电路。同时，0.25W的功率输出使得其能够承受较强的电流负荷，适合用于信号调节和灵敏度控制等场合。加之其±20%的容差，确保了电位器在允许的电阻范围内保持灵活性和可靠性。
环境适应性： 该产品的温度系数为±100ppm/°C，即使在温度波动条件下仍能保持良好的电阻特性。这使得3314J-1-504E非常适合在电子产品的不同使用环境中，例如工业、汽车和消费电子等领域。
应用场景： 由于其精确调节和小巧的体积，BOURNS 3314J-1-504E可广泛应用于音频设备、传感器、调光灯、紧凑型功率放大器以及各种带有调节功能的消费电子产品中。它同样适合用于工程开发和实验室环境，为工程师和设计人员提供精确可靠的调节解决方案。
制造材质： 采用金属陶瓷材料制成的电阻器，具有优秀的耐热性和化学稳定性。这一材料选择不仅提升了产品的耐用性，还能够有效防止氧化，确保在长期使用中的性能稳定性。
四、总结
BOURNS 3314J-1-504E 可调电位器以其高质量的设计和制造标准，提供了精确的电阻调节功能，适合多种复杂的电子应用环境。无论是在电压调节、信号处理，还是在电流控制等方面，均能够出色地完成任务。结合其小巧的尺寸、良好的环境适应性与高功率承载能力，BOURNS 3314J-1-504E成为了工程师在设计和开发过程中不可或缺的重要元器件选择。
