1.5KE300A 产品概述
1. 产品简介
1.5KE300A是由Littelfuse(美国力特)公司生产的一款高性能瞬态电压抑制(TVS)二极管,也称为Transil。作为一种高压齐纳二极管,1.5KE300A在电力系统和电子设备中提供了有效的过压保护和雷击保护。其设计旨在防止设备因瞬时高电压而造成的损坏,从而确保设备的稳定性与可靠性。
2. 主要参数
- 类型: 齐纳二极管(单向通道:1)
- 反向断态电压(VR): 256V(典型值)
- 击穿电压(VBR): 最小值285V
- 最大箝位电压(VCL): 414V(在不同Ipp情况下)
- 峰值脉冲电流(IPP): 3.7A(10/1000µs)
- 峰值脉冲功率: 1500W(1.5kW)
- 电源线路保护: 无
- 工作温度范围: -55°C ~ 175°C(结温TJ)
- 安装类型: 通孔

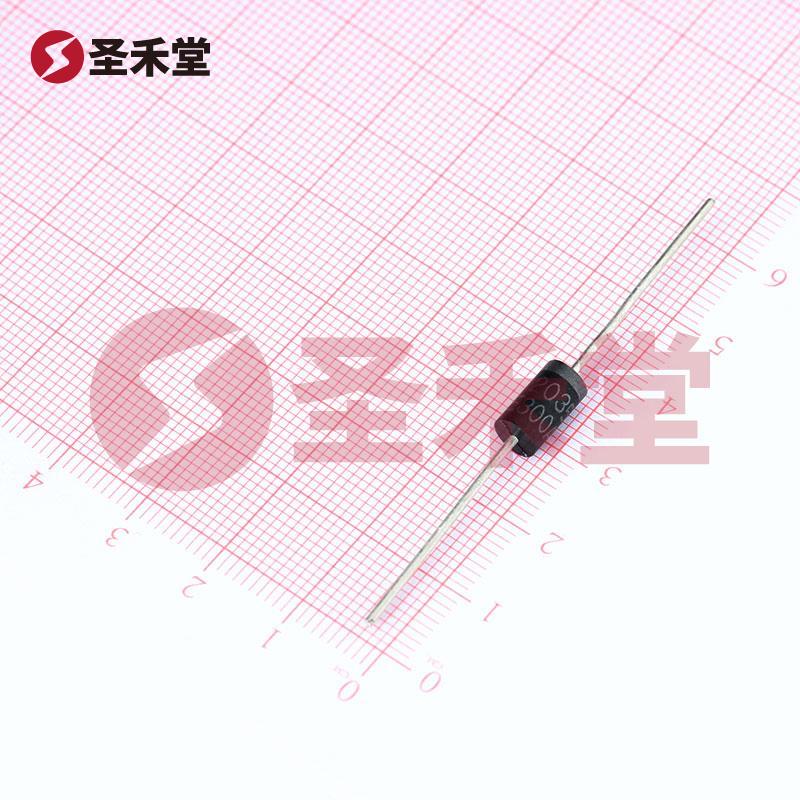

- 封装: DO-201AA, DO-27, 轴向(供应商器件封装: DO-201)
这些参数使得1.5KE300A非常适合在高电压和高温环境下使用,提供可靠的过压保护。
3. 应用领域
1.5KE300A广泛应用于各种需要过压保护的场合,包括但不限于:
- 电源设备: 在电源供应系统中,1.5KE300A能有效抑制突发的瞬态电压,有效保护电源模块和后级设备。
- 通信设备: 在通信设备中,尤其是在户外环境下,保护电路免受雷电或其他瞬态电压事件的干扰。
- 消费电子产品: 多用于电视、电脑、音响等设备,以防止因电压波动导致的内部损坏。
- 工业设备: 适用于频繁开关的电机驱动器和重载电气设备,提供保护以避免产生的电涌损坏设备。
4. 工作原理
1.5KE300A的工作原理基于齐纳二极管的特性。在正常工作状态下,二极管处于反向偏置状态,不导电。当电路中出现过压事件时,二极管会立即进入导电状态,通过其低阻抗路径引导多余的电流,通过箝位功能将电压限制在安全范围内,从而保护下游元件。
5. 设计优点
- 高峰值功率能力: 1.5KE300A具有高达1500W的峰值脉冲功率能力,能够处理突发瞬态电压。
- 宽温度范围: 能在-55°C到175°C的广泛温度范围内可靠工作,适应多种环境条件。
- 可靠性: Littelfuse的产品以其高可靠性著称,适合严苛条件下的应用。
- 标准封装: 采用DO-201封装,便于在各种电路板上进行安装,且具有良好的散热性能。
6. 结论
综上所述,1.5KE300A是一款高效、可靠的瞬态电压抑制二极管,广泛适用于对电压保护有高要求的场合。它的强大能力和灵活应用使其成为众多电子设计中的理想选择。无论是在通信、消费电子还是工业设备中,其出色的过压保护能力都能有效延长产品的使用寿命,保障设备的安全稳定运行。
