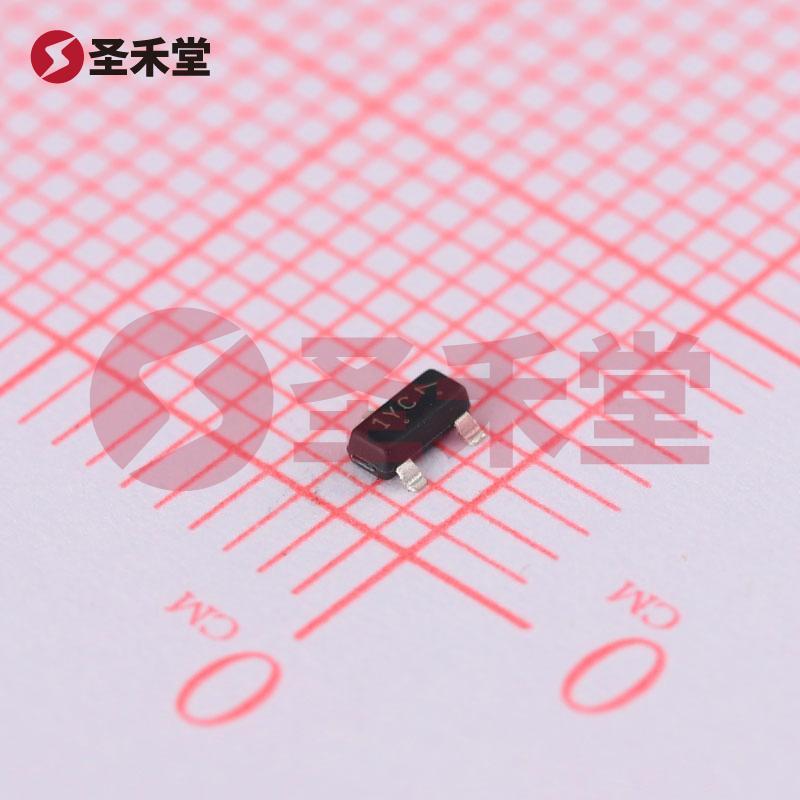

L8050QLT1G

产品概述：L8050QLT1G（三极管BJT）

1. 基本信息

L8050QLT1G 是一款高性能 NPN 型三极管，封装采用 SOT-23 (SOT-23-3) 形式，适用于各种电子电路中，尤其是在功率放大和开关应用中。其最大功率额定为 225 mW，能够承受 25V 的电压，以及高达 800mA 的集电极电流。这款三极管由乐山无线电（LRC）制造，具备良好的热稳定性和可靠性，适合中低功耗产品的应用，能够满足现代电子设备对精确性和高效性的要求。

2. 规格特点

• 类型：NPN三极管
• 额定功率：225mW
• 最大集电极电压：25V
• 最大集电极电流：800mA
• 封装类型：SOT-23（SOT-23-3）
• 工作温度范围：-55°C 到 +150°C
• 增益：常见的直流电流增益（hFE）范围典型为 100-300，具体值需参考生产批次数据表。

3. 应用场景

L8050QLT1G 的靶向应用场景非常广泛，主要包括但不限于：

• 开关电源：适用于 DC-DC 转换器、线性电源和开关电源模块，能够有效控制电流流动的开关。
• 信号放大：在音频放大器、通信设备中作为低频或中频信号的放大器使用，以提高信号的强度。
• 开关电路：可以在各种数字电路中作为开关元件，控制负载的通断，提高电路的控制能力。
• 无线设备：在无线电发射器和接收器中用于信号处理，帮助提升通信信号质量。

4. 性能优势

• 小型化设计：SOT-23 封装使得 L8050QLT1G 十分适合空间有限的应用场合，能够在现代电子设备的小型化趋势中得到广泛应用。
• 高效率：该三极管能够在较高的电流和电压下工作，确保了在多种工作条件下的高效率表现，适应多种负载的需要。
• 热稳定性：设计上具有出色的热性能，可以有效避免过热情况，延长器件的使用寿命。

5. 注意事项

在使用 L8050QLT1G 时，需要注意避免超出额定参数的工作条件，特别是在电压和电流的选择上。合适的散热设计与布局方案可以有效降低器件工作温度，进而提高性能与稳定性。同时，正确的偏置设计至关重要，以确保三极管在最佳工作点上发挥作用。

6. 总结

L8050QLT1G 作为一款高效的小型 NPN 三极管，其卓越的性能和灵活的应用使其在低功耗电子设备中扮演着重要角色。从开关电源到音频放大电路，其广泛的应用性和可靠性使其成为电子工程师的常用工具，适合各种消费电子、通讯以及工业设备的设计需求。通过合理设计和应用，L8050QLT1G 能够帮助实现高效、可靠且节能的电路解决方案。
