NLV32T-180J-PF

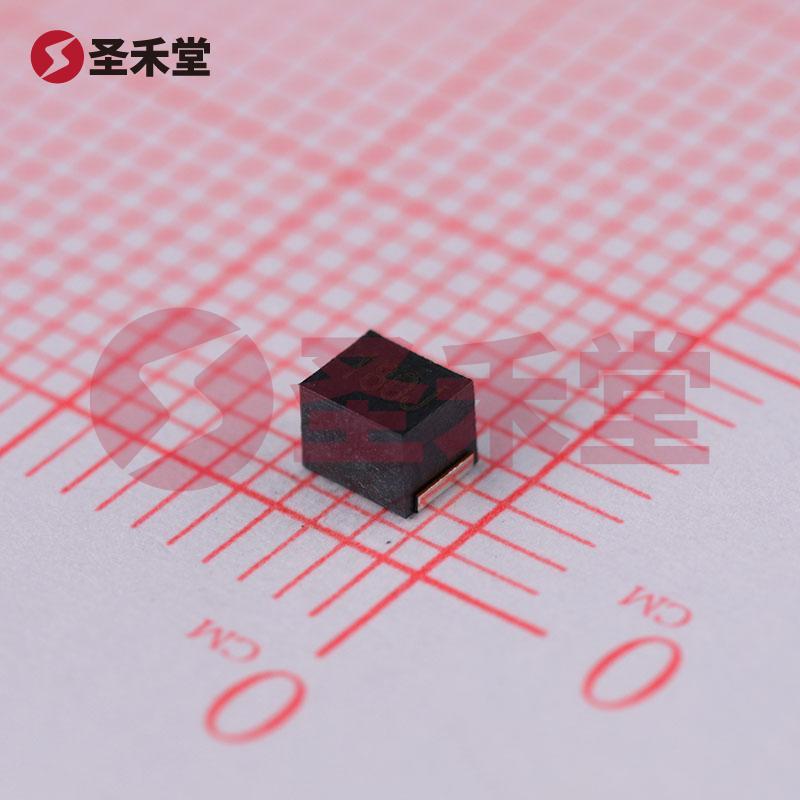

TDK NLV32T-180J-PF 产品概述

产品简介

TDK NLV32T-180J-PF 是一款高性能的表面贴装功率电感，具有电感值为 18 µH 和额定电流为 120mA，专为高频电路应用设计。该电感采用铁氧体材料制成的磁芯，确保高效率和稳定的电气性能。产品的封装尺寸为1210（3225公制），小巧灵活，适用于多种电路设计。

基础参数

1. 类型: 绕线
2. 材料 - 磁芯: 铁氧体
3. 电感: 18µH ±5%
4. 额定电流（安培）: 120mA
5. 耐受电阻 DC 电阻（DCR）: 最大 3.3Ω
6. Q 值: 30 @ 2.52MHz
7. 自谐振频率: 20MHz
8. 工作温度范围: -40°C ~ 105°C
9. 安装类型: 表面贴装型
10. 封装/外壳: 1210（3225公制）
11. 尺寸: 0.126" 长 x 0.098" 宽（3.20mm x 2.50mm）
12. 最大安装高度: 0.094"（2.40mm）

关键性能

专为要求高效率和低扰动的应用而设计，NLV32T-180J-PF 提供了极低的直流电阻（DCR），最大仅为 3.3 Ω。这使得其在工作时能够有效降低发热，并提高电能传输效率。同时，电感值在 ±5% 的误差范围内，确保了可靠性和一致性。

在频率响应方面，NLV32T-180J-PF 具有出色的 Q 值，达到了 30 @ 2.52MHz，意味着其能够在特定频率范围内提供优良的能量储存能力和低损耗。这使得它非常适用于开关电源、DC-DC 转换器及滤波器等应用。

自谐振频率达到 20MHz，表明该电感能够在高频条件下有效工作而不会产生不必要的谐波失真，这对于现代通信和信号处理电路尤为重要。

应用场景

TDK NLV32T-180J-PF 适用于多种电子设备与系统，特别是在下列领域表现出色：

1. 开关电源: 电感在转换和调节电流中扮演着重要角色。
2. DC-DC 转换器: 用于稳压及降压转换，确保电流稳定性。
3. RF 模块: 优异的自谐振特性使其适合用于无线电频段应用。
4. 伺服系统: 在控制电路中用以平滑电流波动。
5. 滤波器设计: 用作低通或高通滤波器中的关键元件，以消除不必要的高频噪声。

设计与合规性

NLV32T-180J-PF 的设计符合 RoHS 标准，适应现代环保需求，确保元件在不同应用中具有良好的可靠性和稳定性。其额定工作温度范围从 -40°C 到 105°C，提供了优异的环境适应性。

总结

TDK NLV32T-180J-PF 是一款集合了高功率承载能力、低 DC 电阻和卓越频率特性的功率电感，广泛应用于当今各种电子产品，尤其适合高频率、高效率的电源管理与信号处理需求。凭借其出色的性能参数，该电感不仅可以满足行业标准，还可以帮助工程师设计出更高效、更可靠的电子电路。
