PCA9306DCUR

PCA9306DCUR 产品概述

一、产品简介

PCA9306DCUR 是德州仪器 (TI) 提供的一款高性能电压电平转换器，适用于双向电压转换，其设计旨在实现不同电压域之间的互联与兼容。此设备特别适合在多种电子应用中发挥作用，如传感器、微控制器及其他多种数字设备，并常用于从 1.8V 至 5.5V 的电压范围内工作，使其成为低电压和高电压系统互联的理想选择。

二、产品特性

PCA9306DCUR 的主要特性包括：

• 自动方向检测：该电平转换器具有智能化的方向检测功能，能够根据信号的方向自动进行电平转换，简化了设计的复杂性并增强了系统的可靠性。
• 双向通道：该器件提供了两个电路通道，允许在同一芯片上进行双向信号传输，满足多种应用需要。
• 开漏极与推挽式输出：支持多种输出方式，开漏极输出提高了与其他设备的接口灵活性，而推挽式输出则确保了信号的完整性和驱动能力。
• 工作温度范围：设备终于提供宽广的温度范围，从 -40°C 到 85°C，可在严苛的环境条件下稳定工作，满足工业和汽车等领域的应用需求。

三、工作电压与电流

PCA9306DCUR 支持的工作电压如下：

• VCCB：1.8V ~ 5.5V，适合与高电压系统接口。
• VCCA：1.2V ~ 3.3V，适用于低电压设备的驱动。

这种宽电压范围的设计使得PCA9306DCUR 可在各种不同的电源和器件中使用，如低功耗微控制器、传感器、FPGAs 和其他数字逻辑电路。

四、应用领域

PCA9306DCUR 可广泛应用于多种电子设计中，尤其是在以下领域：

• 物联网 (IoT)：物联网设备通常混合使用不同电压的传感器和处理器，PCA9306DCUR 有助于实现这些器件之间的有效通信。
• 移动设备：在智能手机、平板电脑等移动设备中，PCA9306DCUR 能够连接低电压的传感器与高电压的控制器。
• 汽车电子：为现代汽车提供的高效和安全的通信链接，例如连接汽车网络和传感器。
• 工业自动化：在复杂的工业控制系统中，确保不同电压部件之间的互操作。

五、封装与安装

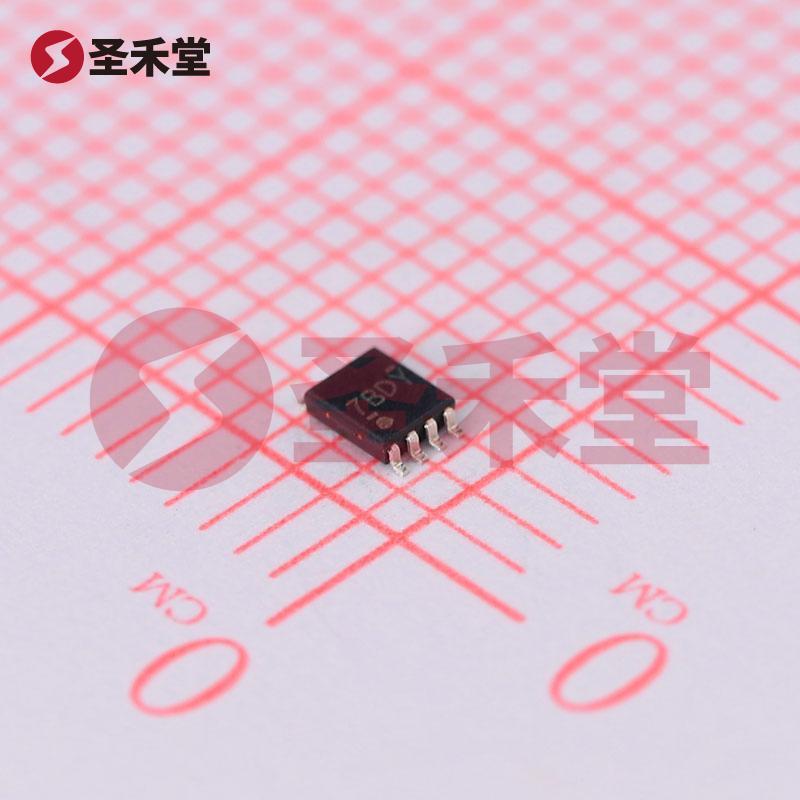

PCA9306DCUR 采用 8-VSSOP 封装，具备小尺寸及低面积要求，适合采用表面贴装工艺 (SMD) 的电子设计。该封装设计确保了良好的热性能与电气性能，使得该器件可以在高集成度的电路板上占据极小的空间。

六、总结

PCA9306DCUR 是一款高度集成的双向电平转换器，具有自动方向检测、双通道支持、广泛的工作电压范围和多种输出模式，适合于多种现代电子应用。它的可靠性和高效率使其成为连接不同电压域系统的理想选择，无论是在物联网、移动设备、汽车电子还是工业控制中，PCA9306DCUR 都能满足各种应用需求，为设计工程师提供了强大的支持。选择 PCA9306DCUR，将为您的项目带来更高的灵活性和效率。
