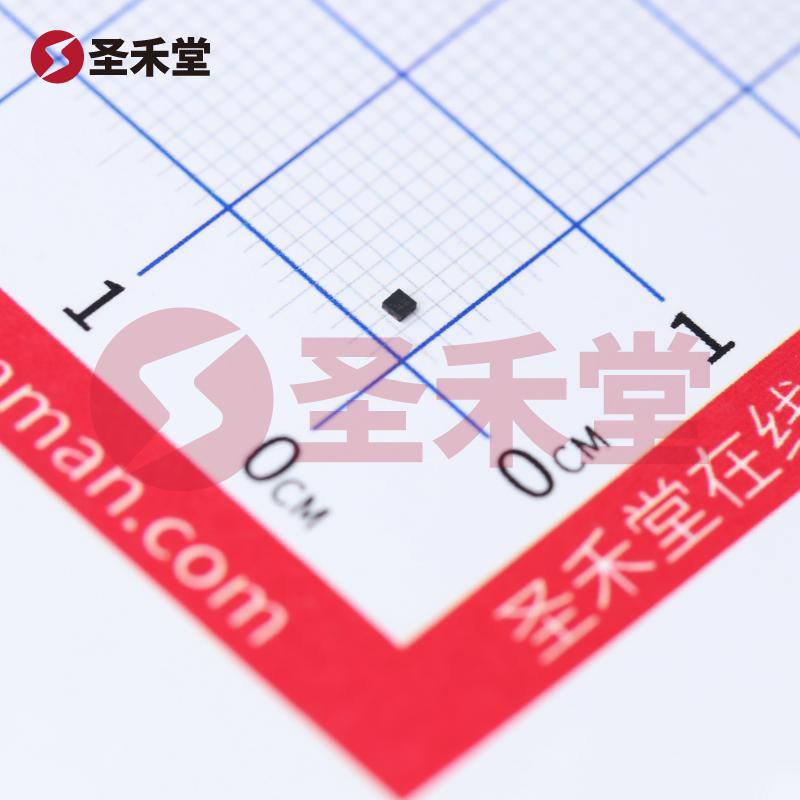

DMN1045UFR4-7 产品概述
一、产品简介
DMN1045UFR4-7是一款高性能的N通道MOSFET,专为低功耗、高效率应用而设计。这款MOSFET的额定漏源电压为12V,最大连续漏极电流为3.2A,适用于需要小尺寸、低电压和高频率操作的电子电路。其具有较低的导通电阻和栅极电荷值,能够有效提升电路的工作效率,减少功耗。
二、技术规格
类型与技术:DMN1045UFR4-7属于N通道MOSFET,采用金属氧化物半导体技术,保证了器件的高效率与可靠性。
电气特性:
- 漏源电压(Vdss): 12V,适合于中低压驱动电路。
- 连续漏极电流(Id): 3.2A(在25°C环境下),满足大多数负载需求。
- 导通电阻(Rds On): 在4.5V驱动电压下,最大导通电阻为45毫欧,在高电流工作下也能保持较低的热损耗。
栅极特性:
- 驱动电压: 为保证MOSFET的有效开启,最小驱动电压为1.5V,最大为4.5V,适应多种控制电路。
- 栅极电荷(Qg): @4.5V时,栅极电荷最大值为4.8nC,快速开启和关闭,适合应用于开关电源和高频应用中。
温度与功率:
- 工作温度范围: -55°C至150°C,确保在极端环境下继续工作。
- 最大功率耗散: 可承受的最大功率耗散为500mW,在适当的散热条件下,适合高密度布局。
电容特性:
- 输入电容(Ciss): 最大输入电容为375pF(在10V时),在驱动频率高的应用中,有助于提高响应速度。
三、封装与安装
DMN1045UFR4-7采用X2-DFN1010-3表面贴装封装,具有小巧的尺寸和良好的散热能力,适合现代电子设备与电路板的高密度布局。封装尺寸使其适用于空间有限的应用,如便携式设备、消费电子产品及机器自动化领域。
四、应用场景
DMN1045UFR4-7 MOSFET的设计使其特别适合于多种应用场景:
- 开关电源: 由于其低导通电阻和小栅极电荷,可以在开关电源中用于高频开关,提升转换效率。
- 马达控制: 适用于直流电机和步进电机的控制,提供可靠的驱动能力。
- LED驱动: 能有效管理LED的开关控制,提升亮度并延长使用寿命。
- 电池管理系统: 在电池充放电过程中,能够提供稳定且高效的性能。
- 家用电器: 广泛应用于各类家电的驱动控制,满足对功率和效能的双重需求。
五、总结
DMN1045UFR4-7是一款功能强大、表现出色的N通道MOSFET,其优越的电气特性与出色的工作范围使其成为当今电子设备中不可或缺的元器件。凭借其低功耗、高效率和小封装设计,DMN1045UFR4-7无疑是高频开关电源、马达驱动和其他各种电子应用的理想选择。随着电子行业的不断发展,其在未来市场中的应用潜力将更加广阔。
