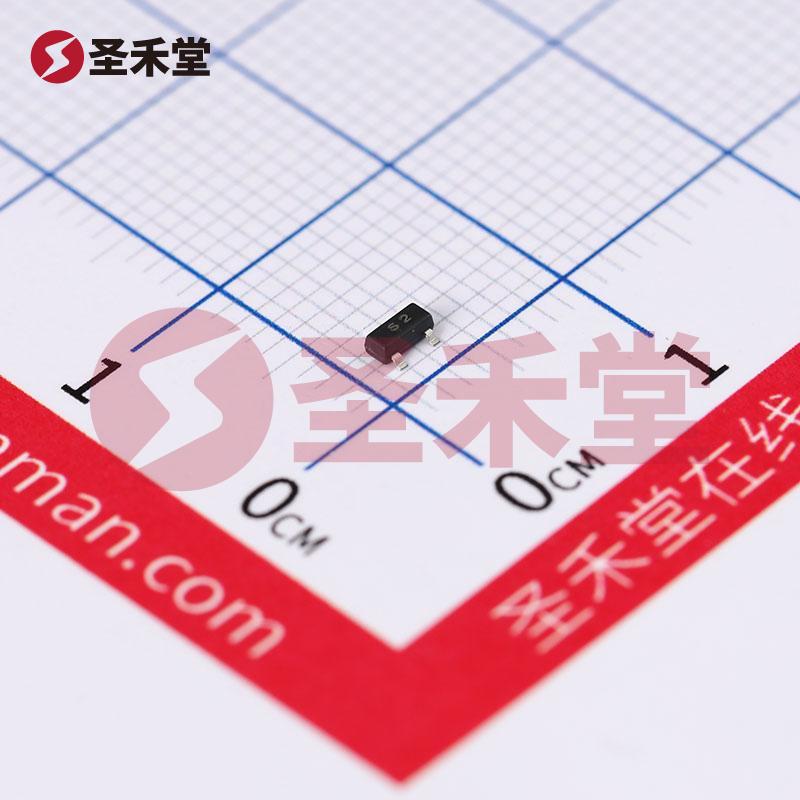

CJ2302 S2

CJ2302 S2 产品概述

CJ2302 S2 是一款高效能的 N 沟道场效应管 (MOSFET)，专为低电压和高频率开关应用而设计。它采用了 SOT-23 封装，这种小型化封装使其特别适合空间受限的电子设备，广泛应用于移动设备、计算机、家电和各种消费电子产品。

1. 产品规格和特点

• 功率等级: CJ2302 S2 的功率处理能力为 350mW，适合中等功率的开关和线性应用。
• 电压等级: 最大漏极-源极电压（V_DS）为 20V，确保在大多数低压工作的电路中能够可靠地运行。
• 电流能力: 最大漏极电流（I_D）可达 2.1A，这意味着 CJ2302 S2 可以在短时间内处理较高的电流，使其能够应对快速开关的需求。
• 封装类型: SOT-23（SOT-23-3）封装为其提供了出色的热性能和便于自动化组装的优势。此外，这种封装的尺寸使得设计师能够在紧凑的电路板上节省空间。

2. 应用领域

CJ2302 S2 由于其优异的电性能，适用于多个领域：

• 开关电源: 作为开关电源中的开关器件，CJ2302 S2 能够实现高效能的电能转换。其快速开关特性可以减少开关损耗，从而提高系统效率。
• 电机控制: 在直流电机和无刷电机控制中，CJ2302 S2 的高电流处理能力特别适合迅速控制电机的启停与调速。
• LED 驱动: 由于具备良好的线性特性，该 MOSFET 也常用于 LED 驱动电路，确保 LED 在所需的电流下正常工作，延长其使用寿命。
• 负载开关: CJ2302 S2 可以用作负载控制器，特别是在需要精确控制功率的2.1A以下的应用场合，它能够在低损耗情况下实现高可靠性的负载开关。

3. 性能优势

• 高开关速度: CJ2302 S2 具备快速的开关特性，允许快速开启和关闭，这对于频繁变化的负载条件至关重要。
• 低导通电阻: 本产品的导通电阻（R_DS(on)）很低，这意味着在导通时会产生更小的功耗，从而提高系统整体效率。
• 散热性能: SOT-23 封装设计提供了良好的散热能力，可以在较高功率负荷下稳定工作，减少因过热而导致的故障风险。
• 可靠性: 作为知名品牌 CJ (江苏长电/长晶) 出品的产品，CJ2302 S2在温度波动及电气应力下仍能保持稳定的工作性能，促进长期可靠性。

4. 设计建议

在设计电路时，选择 CJ2302 S2 作为开关元件时，建议：

• 合理布局: 确保 MOSFET 的布局能够有效散热，避免因过热造成性能下降。
• 选择合适的驱动电路: 使用合适的栅极驱动信号，从而确保 MOSFET 能够迅速打开和关闭。
• 软启动设计: 如果在应用中需要较大电流启动，建议在电路中加入软启动设计，以降低冲击电流，保护元件。

结论

CJ2302 S2 是一款性能卓越、应用广泛的 N 沟道 MOSFET 组件，具有良好的开关特性和高可靠性。其在低电压、高电流场合的应用，将进一步增强各种电子设备的性能。随着电子行业对效率和紧凑设计的不断追求，CJ2302 S2 必将成为设计师们的优选组件之一。
