DTC023JEBTL

产品概述：DTC023JEBTL 数字晶体管

基本信息

DTC023JEBTL 是一款由知名电子元器件制造商 ROHM（罗姆）生产的数字晶体管。该器件采用 NPN 结构，并具有预偏置特性，适合广泛的应用场景。其最大集电极电流（Ic）为 100mA，最大集射极击穿电压（Vce）为 50V，这使得该器件能够在多种电气环境下稳定工作。

封装与安装

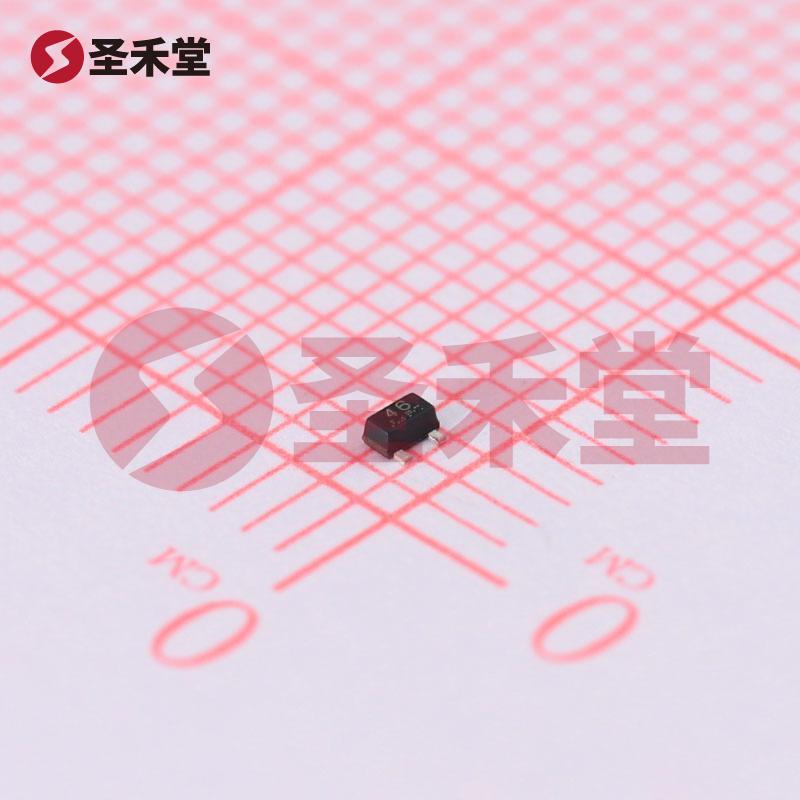

DTC023JEBTL 采用现代的表面贴装型封装，具体为 EMT3F（SOT-416FL），这为其在紧凑的电子设备中提供了良好的适应性。该封装设计使得器件具备更小的外形尺寸及较低的引线电感，减少了对PCB布局的限制，从而提高了整体电路性能。此外，SOT-416FL 封装的热性能也相对优越，能够有效散热，确保器件在高负载下工作时的稳定性。

电气特性

DTC023JEBTL 的基本电气参数表明，它具有良好的工作性能。在不同的工作条件下，这款晶体管展示出高达 80 的直流电流增益（hFE），在 Ic 为 5mA，Vce 为 10V 时进行测量。这一特性使得它在小信号放大应用中非常有效，能够保证较小的输入信号产生显著的输出信号，同时保持功耗在合理范围内。

饱和与失效率

在饱和状态下，DTC023JEBTL 的饱和压降 (Vce(sat)) 最大为 150mV，测试条件为 500µA 到 5mA。这一低压降特性尤其适用于驱动负载或开关应用，能够降低功耗并提高系统效率。此外，器件的频率跃迁高达 250MHz，使得它在高频应用中也能有效运作，适用于一些需要快速切换的逻辑电路。

功率处理能力

DTC023JEBTL 的最大功率处理能力为 150mW，因此它能够处理较高的功率需求，适用于各种中小功率的电子电路设计。结合其相对较小的尺寸与较高的功率能力，该数据表明了它的广泛适应性，尤其是在空间受限但却需要较高功率的应用中。

应用领域

DTC023JEBTL 的设计使其适用于多种应用，包括但不限于：

• 信号放大：在音频设备或传感器信号处理电路中，DTC023JEBTL 可以有效放大微弱信号。
• 开关应用：在数字电路或模拟电路中作为开关，控制较大电流负载的开启与关闭。
• 驱动元件：例如，驱动 LED、继电器和电机等。

结论

总结来说，DTC023JEBTL 是一款高效能的 NPN 预偏置数字晶体管，凭借其优异的电气特性、良好的功率处理能力及小巧的封装设计，提供了理想的解决方案，适合在多种电子应用中使用。无论是用于信号放大、开关控制，还是负载驱动，这款晶体管都能够以高效率满足设计要求。因为其广泛的应用及强大的性能，该器件不仅适合专业电路设计师，也适合业余电子爱好者使用，是电子产品开发的理想选择。
