DTC043ZUBTL

DTC043ZUBTL 产品概述

1. 产品简介

DTC043ZUBTL是一款高性能的NPN型数字晶体管，专为各种电子应用设计，特别适合用于低功耗数字电路和高频开关电路。该产品采用表面贴装型(UMT3F封装)，具备节省空间的设计优势。凭借其出色的电气特性和高频响应，DTC043ZUBTL在现代电子产品中具有广泛的应用潜力。

2. 关键规格

• 晶体管类型: NPN（预偏压）
• 最大集电极电流(Ic): 100mA
• 最大集射极击穿电压(Vce): 50V
• 电流增益(hFE): 最小80 (在Ic=5mA, Vce=10V时)
• 饱和压降(Vce(sat)): 最大150mV (在Ib=500µA, Ic=5mA时)
• 频率响应: 高达250MHz
• 功率最大值: 200mW
• 封装类型: SOT-323-3 (UMT3F)
• 基极电阻(R1): 4.7kΩ
• 发射极电阻(R2): 47kΩ

3. 电子特性分析

DTC043ZUBTL具有较高的电流增益和较低的饱和压降，使其成为低功耗电路的理想选择。这款晶体管在5mA的集电极电流下，能够提供最小80的直接电流增益，即使在仅有500µA的基极电流条件下，仍能保持150mV的饱和压降，显示出其在开关状态下的优越性能。

此外，其最大频率响应可达250MHz，适合高频应用。面对50V的集射极击穿电压，DTC043ZUBTL能够在多种工作环境下稳定运行，避免系统崩溃或失效的风险。

4. 应用场景

DTC043ZUBTL可广泛应用于多个领域，具体包括但不限于：

• 数字信号处理: 由于其较高的增益和频率响应，可用于数字电路中的信号放大和开关应用。
• 控制电路: 适合用于微控制器的信号驱动和转换，帮助实现逻辑电平转换和信号放大。
• 射频(RF)应用: 利用其高频响应，适合用于RF模块和无线通信设备中提升信号质量。
• LED驱动: 在LED照明和背光应用中，可以作为开关元件驱动LED电路。

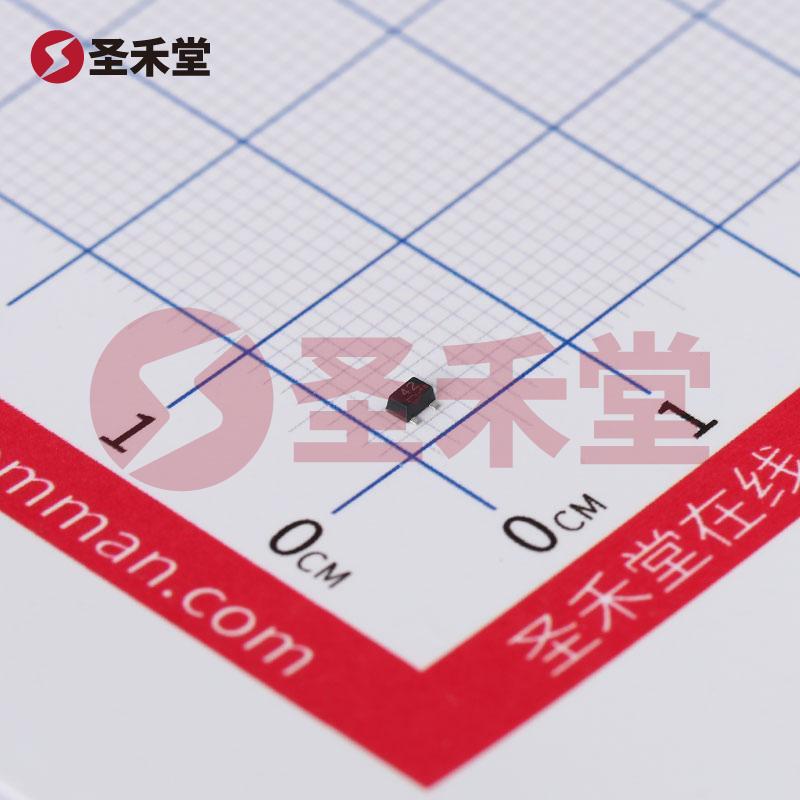

5. 封装和安装

DTC043ZUBTL使用的UMT3F封装（SOT-323-3）为表面贴装设计，具备良好的散热性能和适应性，适合自动化贴装和生产线操作。这种封装形式不仅节省PCB空间，同时还可以减少引线电阻，提升整体电路性能。

6. 结论

综上所述，DTC043ZUBTL是一款性能卓越、功能多样的数字NPN晶体管，具有优异的电气特性和良好的应用灵活性。其高增益、低饱和压降和适应高频工作的能力，使其在现代电子设备中成为不可或缺的重要元件。无论是用于消费电子、工业控制还是通信领域，DTC043ZUBTL都能满足各种应用需求，成为设计师和工程师们的优选元件之一。
