S2B-XH-A(LF)(SN)

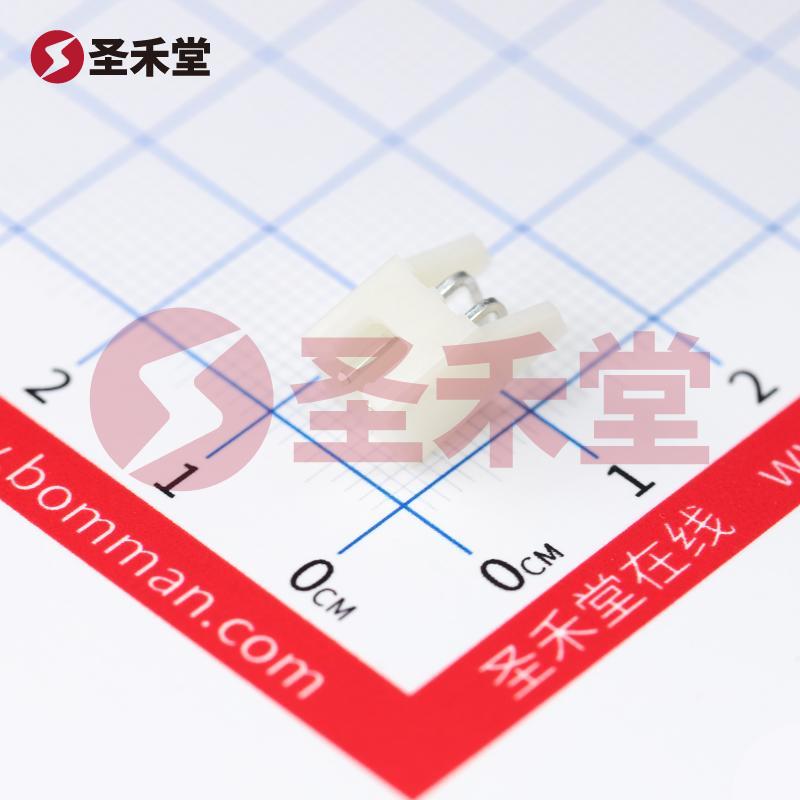

JST S2B-XH-A(LF)(SN) 产品概述

一、产品简介

JST S2B-XH-A(LF)(SN) 是一种高质量的线对板连接器，采用 2.50mm 的针距，专为电子设备中的可靠连接而设计。此连接器采用双针设计，提供有效的电气连接和信号传输，适用于各种应用领域，如消费电子、汽车电子以及工业自动化等。凭借其耐用的材料和优越的电气性能，S2B-XH-A(LF)(SN) 成为市场上一款理想的连接解决方案。

二、主要规格

• 连接器类型：接头
• 触头类型：公形引脚
• 针位数：2
• 排数：1
• 间距：0.098"（2.50mm）
• 加载的针位数：所有
• 样式：板至电缆/导线
• 安装类型：通孔，直角
• 端接方式：压接，焊接
• 紧固类型：销锁
• 接触长度：0.134"（3.40mm）
• 绝缘高度：0.240"（6.10mm）
• 触头形状：方形
• 触头表面处理：锡
• 触头材料：黄铜
• 绝缘材料：聚酰胺（PA66），尼龙 6/6
• 工作温度：-25°C ~ 85°C
• 材料可燃性等级：UL94 V-0
• 绝缘颜色：天然
• 额定电流：3A
• 额定电压：250V

三、产品特性

1. 优越的材料性能：S2B-XH-A(LF)(SN) 采用高质量的黄铜和绝缘材料（聚酰胺和尼龙），确保连接器在各种环境中保持良好的电气性能和机械强度。其材料具有 UL94 V-0 的可燃性等级，适合用于对安全性有较高要求的应用中。

2. 稳定的电气性能：该连接器额定电流为 3A，在额定电压 250V 下能够稳定运行，确保设备在正常工作情况下不会发生电气故障，提供可靠的电源或信号传输通道。

3. 易于安装：S2B-XH-A(LF)(SN) 采用通孔直角安装方式，适合用于各种 PCB 上，便于焊接或压接，节省了组装时间，提高了生产效率。

4. 兼容性强：此连接器的设计使其与多种线缆/导线系统兼容，能够在各种电子产品中广泛应用。

5. 耐环境性能：在 -25°C 到 85°C 的广泛工作温度范围内，该连接器均能保持良好的性能，满足不同应用场景的需求。

四、应用场景

S2B-XH-A(LF)(SN) 连接器广泛应用于消费电子产品、工业设备、汽车电子、家用电器等领域。例如：

• 消费电子：如音响设备、智能手机以及其他便携式电子产品，要求连接器具备小型化和高性能特点。
• 汽车电子：在汽车内部连接各种传感器和电气元件，提供稳定可靠的电气连接。
• 工业自动化：在自动化设备、控制系统中使用，确保各种信号的高效传输。

五、结论

JST S2B-XH-A(LF)(SN) 连接器凭借其出色的电气和机械性能，灵活的安装方式和广泛的应用范围，是现代电子设计中不可或缺的基础元件之一。其高可靠性和可持续性能使其成为各种连接需求的理想选择，为用户提供了高效且经济的解决方案。对于需要高性能连接器的工程师和设计师来说，该产品无疑是一个值得信赖的选择。
