B03B-XASK-1(LF)(SN)

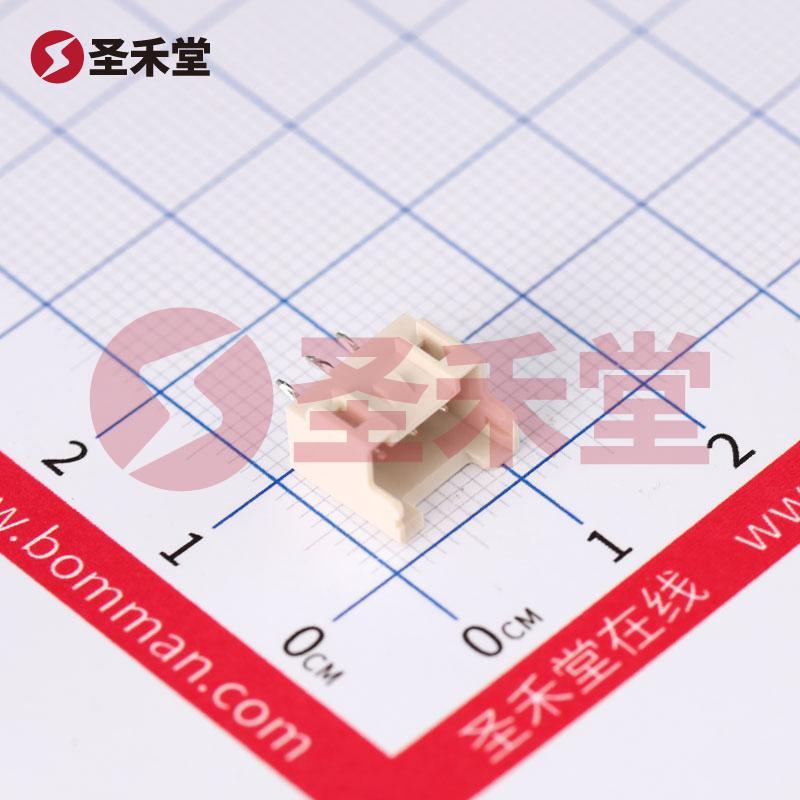

产品概述：B03B-XASK-1(LF)(SN)

一、基本信息

B03B-XASK-1(LF)(SN)是一款由日本知名连接器制造商JST出品的高性能线对板连接器。该连接器特别设计用于满足各种电子应用中的连接需求，具备可靠的性能和优良的机械特性，是电子行业内广泛使用的连接解决方案之一。

二、产品参数

1. 连接器类型：接头
2. 触头类型：公形引脚
3. 间距：0.098"（2.50mm）
4. 针位数：3
5. 排数：1
6. 加载的针位数：所有
7. 样式：板至电缆/导线
8. 护罩类型：带遮蔽 - 4 墙
9. 安装类型：通孔
10. 端接方式：压接，焊接
11. 紧固类型：锁销滑道
12. 接触长度：0.134"（3.40mm）
13. 绝缘高度：0.346"（8.80mm）
14. 触头形状：圆形
15. 触头表面处理：锡
16. 触头材料：铜合金
17. 绝缘材料：聚酰胺（PA66）、尼龙 6/6、玻璃纤维增强型
18. 工作温度范围：-25°C ~ 85°C
19. 材料可燃性等级：UL94 V-0
20. 绝缘颜色：天然
21. 额定电流：3A
22. 额定电压：250V

三、产品特点

B03B-XASK-1(LF)(SN)连接器在设计上充分考虑了用户的需求，以下是其主要特点：

1. 紧凑设计和高密度布局：2.5mm的针间距设计非常适合现代电子产品的微型化需求，能够节省PCB空间，使得在空间有限的环境中依然能够实现可靠的连接。

2. 高可靠性：该连接器采用优质的铜合金材料制造，结合锡表面处理，确保其在高强度作业条件下依然保持良好的导电性能，且具有抗腐蚀能力，提升了连接器的使用寿命。

3. 宽广的温度适应性： -25°C到85°C的工作温度范围使得该连接器能在多种环境中稳定工作，适用于工业控制、消费电子、汽车电子等多个领域。

4. 多种端接方式：支持压接和焊接两种端接方式，满足不同用户的安装需求，为设计团队提供了更大的灵活性。

5. 增强的绝缘材料：采用聚酰胺（PA66）和增强型尼龙材料，不仅确保良好的绝缘性能，还具备优良的耐热性和抗冲击性，符合UL94 V-0材料可燃性标准，保障了产品的安全性。

四、应用领域

B03B-XASK-1(LF)(SN)广泛应用于以下领域：

• 消费电子产品：如手机、平板电脑、家电等，需实现多种连接的场合。
• 工业自动化控制：在机器设备及控制系统中，提供稳定的信号和电力连接。
• 汽车电子：整车电气系统和各类感应元件间的连接。
• 医疗设备：高可靠性和长期稳定性是医疗设备对连接器的基本需求。

五、总结

B03B-XASK-1(LF)(SN)连接器凭借其优异的性能与可靠性，成为了众多行业的理想选择。对于设计工程师而言，选择JST的这一连接器不仅能确保产品质量，还能优化设计和提高生产效率。无论是用于新产品的开发还是现有设备的维护，B03B-XASK-1(LF)(SN)连接器都将是一个不可或缺的关键元件。
