ST13005

ST13005 产品概述

1. 基本信息

ST13005是一款由意法半导体（STMicroelectronics）制造的高功率NPN型双极型晶体管（BJT），它适用于多种电子电路设计，尤其在高电压和高电流应用中表现出色。其封装类型为TO-220，这种封装不仅便于散热，也易于在各种电路中进行安装。ST13005的主要特性包括最大电流能力为4A，耐压最高可达400V，功率处理能力高达75W，这使得它在工业控制、开关电源和其他电力应用中非常受欢迎。

2. 主要特性

• 晶体管类型：NPN
• 最大集电极电流 (Ic)：4A
• 饱和电压 (Vce(sat))：在不同的集电极电流（Ic）情况下，饱和电压最大为1V，适用于多个工作点，包括1A和4A条件下的应用。
• 电流增益 (hFE)：在特定的条件下（Ic=2A, Vce=5V），电流增益的最小值为8，表明该器件在高电流应用中能够维持良好的增益性能。
• 集电极截止电流 (Ic(max))：1mA，确保在非导通状态下的极低泄露电流。
• 耐压特性：集射极击穿电压（Vce）最大为400V，能够在高电压环境中稳定工作，适合多种高压应用场合。
• 最高工作温度：150°C（TJ），使得该器件在高温环境中也能够稳定运行。
• 功率处理能力：75W，适应高功率应用，减少因过载而导致的损坏风险。

3. 封装与安装

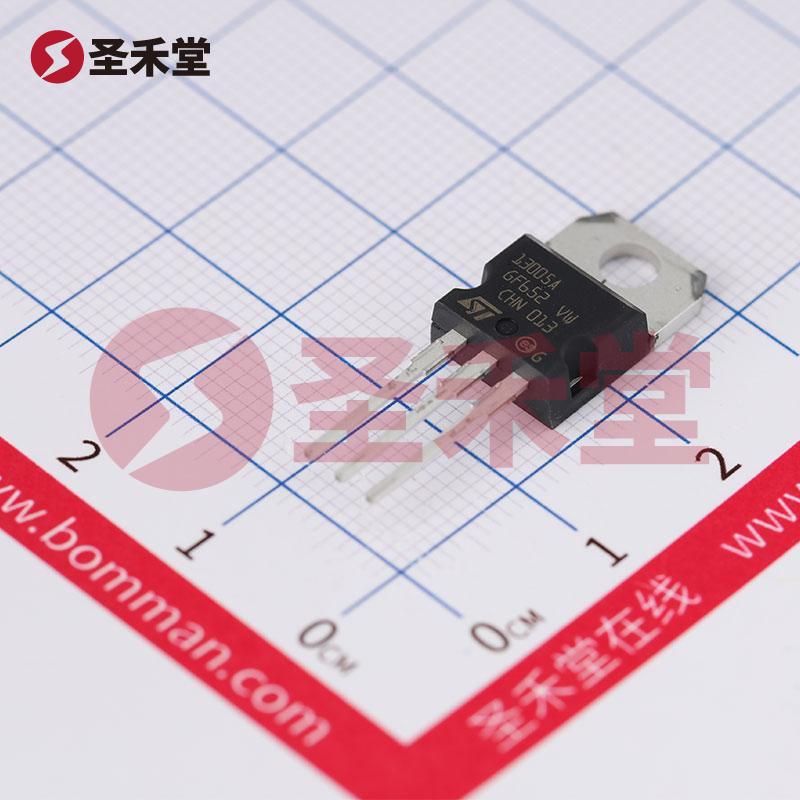

ST13005采用TO-220封装，这种封装形式设计用于最大限度地增强散热性能，通常用于需要良好热管理的高功率应用。通孔安装方式使得ST13005可以方便地集成到各种电路板设计中，尤其是在空间较为宽裕的应用中。

4. 应用领域

ST13005凭借其高电压、高电流及大功率的特性，可广泛应用于以下领域：

• 开关电源：可以在高频下高效工作，适合用作开关电源中的开关器件。
• 电机驱动：可作为电机的驱动晶体管，提供必要的电流并承受高电压。
• 线性放大器：在音频和射频放大器中，可用于实现线性放大功能。
• 功率放大：在地面和空间应用中，适用于无线电发射器和其它高功率设备。
• 工业应用：广泛用于各种工业控制电路，改变负载运行状态和控制设备的启停。

5. 性能优势

ST13005提供的高电压和高电流能力组合，使得它在设计大功率和高电压电路时，能够有效地应对电力系统中的压降问题。此外，其出色的功率管理与散热特点，沿用传统的TO-220封装，方便用户进行散热设计和集成，进一步简化了电路设计的复杂性。

结论

综上所述，ST13005是一款出色的NPN晶体管，在其设计的各种应用中提供可靠性和性能的最佳平衡。无论是在工业设备、开关电源，还是在电机驱动电路中，都可以充分发挥其高功率和高电压的优势，成为工程师们开发高性能电子产品的理想选择。 根据您的需求，ST13005不仅能满足电气性能的要求，还能在不同环境条件下保持稳定运行，值得在新一代电子产品设计中广泛采用。
