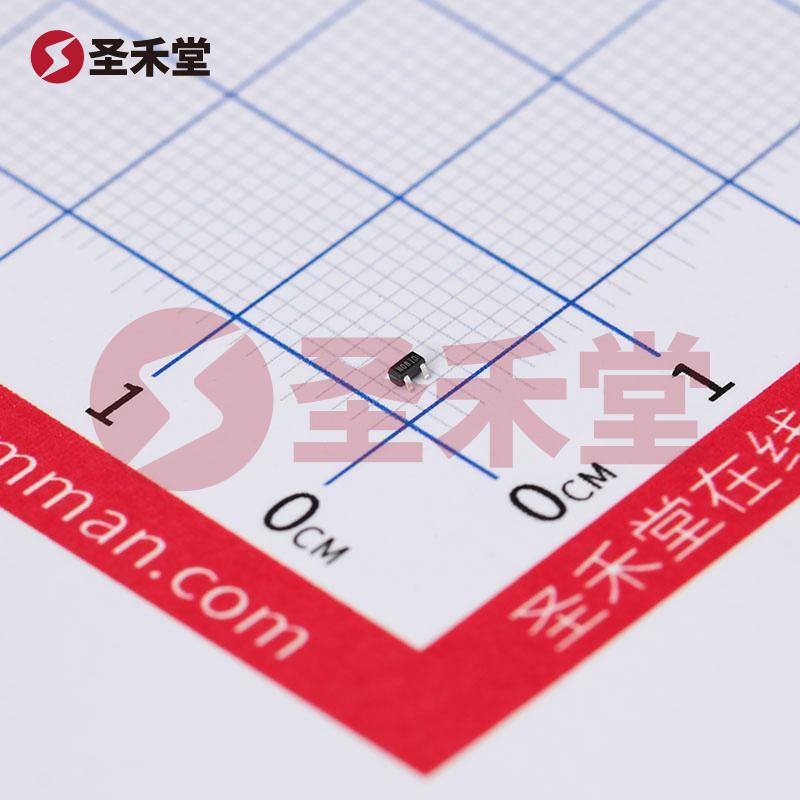

DDTC143EE-7-F

DDTC143EE-7-F 产品概述

一、基本信息

DDTC143EE-7-F 是一款高性能的 NPN 型数字晶体管，采用 SOT-523 封装，专为中低功耗应用设计，具有灵活的电流和电压特性。该器件具有最大集电极电流 (Ic) 为 100mA，最大集射极击穿电压 (Vce) 为 50V，是一款非常适合便携式电子设备和其他小型电路的元器件。该产品由著名品牌 DIODES（美台）生产，确保了高质量和可靠性。

二、器件特性

1. 晶体管类型: NPN 预偏置

   • NPN 晶体管是一种以负极为基极栅极的类型，常被用于开关和放大电路。预偏置设计使得该器件在工作时能够快速响应，有助于提高电路的整体性能。

2. 电流和电压参数:

   • 最大集电极电流 (Ic): 100 mA
   • 最大集射极击穿电压 (Vce): 50 V
   • 这两个参数使其非常适用于需要中等电流和较高电压的驱动应用，例如 LED 驱动、传感器接口以及低功耗的开关电源部分。

3. DC 电流增益（hFE）:

   • 在 10 mA 的 Ic 和 5V 的 Vce 条件下，hFE 的最小值为 20。这保证了在低电流驱动条件下，器件仍能提供足够的放大效果，适合于各种信号线和脉冲应用。

4. 饱和压降:

   • 最大 Vce 饱和压降为 300mV @ 500µA 和 10mA，这表明在导通状态下晶体管的能量损耗较低，有助于提高能效，特别是在电池供电的应用中。

5. 截止电流:

   • 最大截止电流为 500nA，表明该器件在关断状态下几乎不消耗电流，进一步提高了其能效表现。

6. 工作频率:

   • 器件具有高达 250MHz 的跃迁频率，适用于高频数据信号的放大和切换操作，非常适合高频通信、数据传输以及相应的调制解调器电路。

7. 功率处理能力:

   • 最大功耗为 150mW，保证了在各种不同负载条件下的可靠性和稳定性。

8. 封装特性:

   • SOT-523 表面贴装型封装不仅节省了板空间，还能够提高散热效率，从而延长电子产品的使用寿命和稳定性，是现代电子设计中广泛使用的封装形式之一。

三、应用场景

DDTC143EE-7-F 的应用非常广泛，适用于以下领域：

• 便携式设备: 由于其小巧和高效的特性，这款晶体管可用于手机、平板电脑等电子设备的电源管理和信号处理模块。
• 传感器接口: 在各类传感器连接和信号调理电路中，能够提供稳定的放大效果。
• LED驱动: 可用于 LED 照明的开关控制部分，从而节省电源并降低发热量。
• 音频设备: 在音频放大器和信号切换电路中，实现高频信号处理。
• 网络通信: 适合在通信设备中的信号调制和解调电路中使用，提升数据率和传输的稳定性。

四、总结

DDTC143EE-7-F 涵盖了中低功率应用所需的关键特性，其优越的性能和良好的电流特性使其成为现代电子产品中不可或缺的组件之一。无论是在便携式设备还是在更严苛的工业应用中，DDTC143EE-7-F 提供了无与伦比的可靠性和效率，是设计工程师的理想选择。
