产品概述：SM712.TCT 瞬态抑制二极管
一、产品简介
SM712.TCT 是一款高性能的瞬态抑制二极管，由著名电子元器件供应商 SEMTECH 提供。该二极管专为保护敏感电子设备免受瞬态电压尖峰（例如静电放电和电气快速瞬变）的影响而设计，广泛应用于通信接口、数据总线及其他电子电路中，尤其在 RS-485 通信协议中具有显著应用。
二、产品特性
双向通道设计：SM712.TCT 采用双向通道配置，使其能够高效地对正向和反向的瞬态电压进行抑制。这一设计特别适用于需要双向电压保护的应用场景。
反向断态电压：该产品具有高达 12V 的典型反向断态电压，确保在正常工作状态下不会发生失效，最大反向电压可达 7V。这意味着它能适应多种电源电压而不降低性能。
击穿电压：SM712.TCT 的最小击穿电压为 13.3V（双向）， 以及 7.5V（反向），保证了在瞬态电压发生时能够迅速进入导通状态，有效保护下游元器件。
电压-箝位特性：在不同的脉冲电流（Ipp）条件下，该二极管的最大箝位电压为 26V（双向）和 12V（反向），允许其在极限条件下安全保护电路。
高峰值脉冲电流能力：SM712.TCT 在 10/1000µs 的时间间隔内，能够承受高达 17A 的峰值脉冲电流，且在更短的 8/20µs 格式下都可达到 400W 的峰值脉冲功率，为电路提供了优质的过压保护。
低电容特性：在 1MHz 工作频率时，该二极管的电容为 75pF，允许其在高速数据信号处理时保持信号的完整性，降低信号失真。
广泛的工作温度范围：SM712.TCT 的工作温度范围为 -55°C 到 125°C，能够在极端气候条件下稳定工作，确保在各种苛刻环境下都能发挥出色的性能。

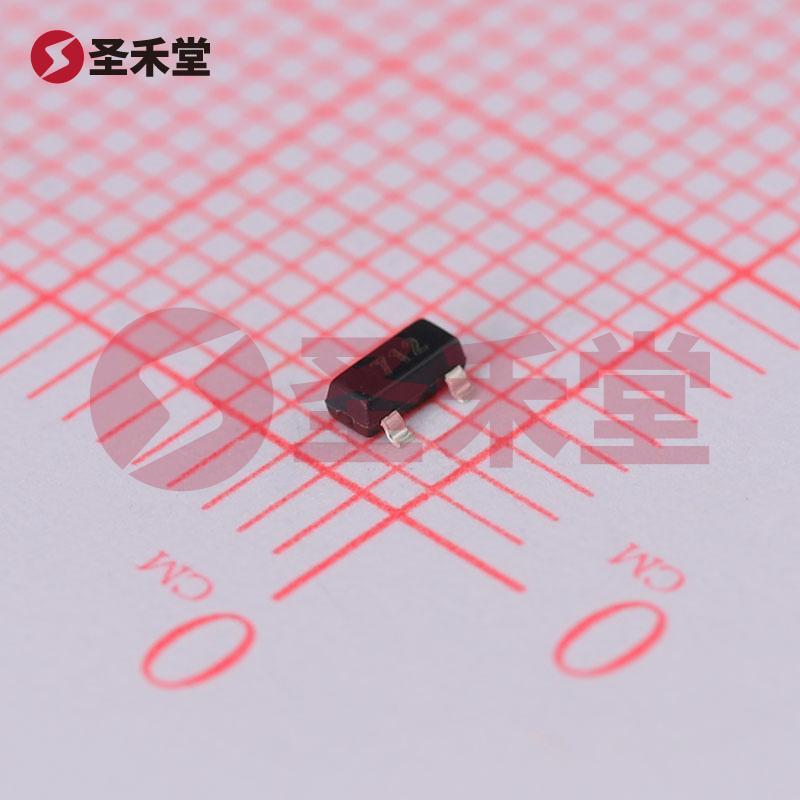

表面贴装设计：采用 SOT-23-3 封装形式，适配现代的表面贴装技术，便于集成进各种电路板设计中，降低空间占用并简化组装流程。
三、应用领域
SM712.TCT 瞬态抑制二极管广泛用于：
- 通信设备：特别是在 RS-485 通信接口中，保护数据传输的稳定性与安全性，避免由于电压尖峰造成的通信中断或设备损坏。
- 工业控制系统：在各种工业自动化控制系统中，可以有效地抑制外部电压对设备电路的影响，确保系统的稳定运行。
- 消费电子产品：如手机、平板电脑等，提供必要的电压保护，避免因电压异常导致的设备故障。
- 汽车电子：在汽车电子控制单元（ECU）以及车载通信系统中，抑制电压过量问题，提高车辆系统的可靠性。
四、总结
SM712.TCT 瞬态抑制二极管以其卓越的电气性能、广泛的工作温度范围和优越的保护特性，成为了各种电子设备中不可或缺的保护元件。其广泛应用于通信、工业控制和消费电子等领域，确保性能稳定，可靠性高，为电子设备的安全运行提供了强有力的保障。若需了解更详细的技术参数及应用建议，请联系 SEMTECH 的技术支持团队。
