MINISMDC260F/16-2

MINISMDC260F/16-2 产品概述

产品简介

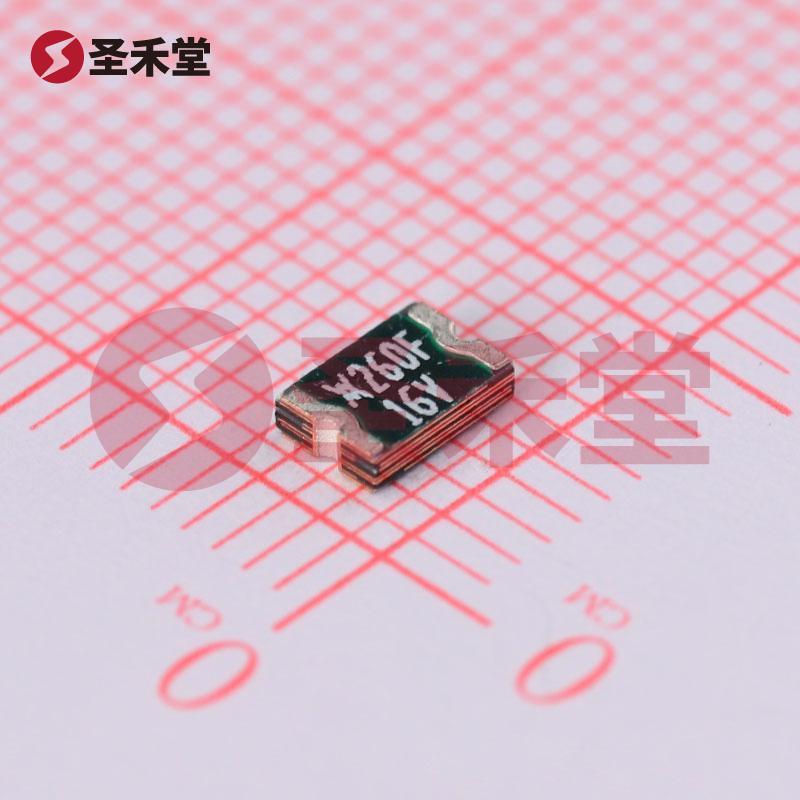

MINISMDC260F/16-2是由Littelfuse（美国力特）公司生产的一款聚合物PTC（正温度系数）自动复位保险丝，专为电力管理和过流保护设计。此元件在强化电流保护的同时具备极高的可靠性和耐用性，特别适用于汽车电子设备及其他消费电子产品。它的主要功能是当流经电路的电流超过设定值时，自动切断电流以保护电路，并在故障解除后自动复位，保证电路的持续使用。

主要技术参数

• 类型: 聚合物（PTC）
• 最大电压: 16V DC
• 最大电流: 100A
• 保持电流（Ih）最大值: 2.6A
• 跳断电流（It）: 5A
• 跳断时间: 5秒
• 初始电阻（Ri）最小值: 15mΩ
• 跳断后电阻（R1）最大值: 50mΩ
• 工作温度范围: -40°C 到 85°C
• 安装类型: 表面贴装型（SMD）
• 封装尺寸: 1812（4532公制），包括凹陷设计
• 元件尺寸: 0.181" 长 x 0.128" 宽 (4.60mm x 3.24mm)
• 最大厚度: 0.060" (1.52mm)

产品特点

1. 高效性: MINISMDC260F/16-2能在超出保持电流的情况下迅速响应，最大限度地降低电路中的过流风险。
2. ** temperature stability**: 支持宽广的工作温度范围，使其在各种环境条件下均保持稳定性能，适合汽车等恶劣环境应用。
3. 低电阻: 初始电阻仅为15mΩ，表明其在正常工作状态下不会引入显著的电压降。
4. 自动复位: 该PTC保险丝可在过流条件消失后自动复位，无需更换，极大提高了用户的使用便利性及元件的经济性。
5. 紧凑尺寸: 1812封装的设计使其适合空间受限的电子产品，有助于设计更加紧凑的电路板。

应用领域

MINISMDC260F/16-2尤其适用于以下应用场景：

• 汽车电子: 保护汽车电气系统免受过流的影响，尤其是那些对安全性有严格要求的设备。
• 消费电子: 包括移动设备、智能家居和便携式设备等，确保长时间的安全运行。
• 电力管理系统: 保护电池管理系统及其他相关电路，提升系统的可靠性。
• 工业设备: 在工厂自动化设备和其他工业应用中提供额外的电路保护。

安装与使用建议

在安装MINISMDC260F/16-2时，建议遵循制造商的安装指南，确保正确的焊接技术以避免热损伤或机械损伤。同时，考虑电路设计时，要确保所选用的PTC保险丝的规格满足电路的使用需求，特别是在过电流情况下出现的瞬时电流。

结论

MINISMDC260F/16-2是Littelfuse针对高性能电路保护需求所设计的一款理想PTC自动复位保险丝，凭借其优越的技术参数、自动复位功能及小巧的封装尺寸，能够有效应对现代电子设备日益复杂的电力管理挑战，确保用户的设备在各类工况下都能保持安全与稳定的运行。
