FDN302P

产品概述：FDN302P

FDN302P是一款由ON Semiconductor（安森美）公司推出的P沟道MOSFET，属于PowerTrench®系列。这款场效应管设计用于高效能的开关应用，其优良的电气特性和小型化的封装使其在多种电子设备中广泛应用。

基本参数

FDN302P的工作特性极其出色，其基础参数如下：

• 制造商：ON Semiconductor
• 系列：PowerTrench®
• 零件状态：有源
• FET类型：P通道MOSFET
• 额定功率耗散：最大500mW（在25°C环境温度时）
• 电流 - 连续漏极（Id）：可达到2.4A
• 漏源电压（Vdss）：最大20V
• 驱动电压（Vgs）：最大±12V，提供灵活的使用条件
• 工作温度范围：-55°C至150°C，适用于严苛环境

电子特性

FDN302P在不同工作条件下表现出色。其导通电阻（Rds(on)）在额定电流2.4A与4.5V驱动时最大为55毫欧，显示出其在电流通过时的低损耗特性，这对于提高电路效率至关重要。此外，该器件的栅极阈值电压（Vgs(th)）最大为1.5V，这意味着它在低电压驱动下也能有效导通，进一步扩展其应用范围。

在动态响应方面，FDN302P在Vgs为4.5V时，其栅极电荷（Qg）最大为14nC，输入电容（Ciss）在Vds为10V时为882pF。这些参数确保了在高频率和快速开关应用中，器件的响应速度良好，且减少了开关损耗。

封装和安装

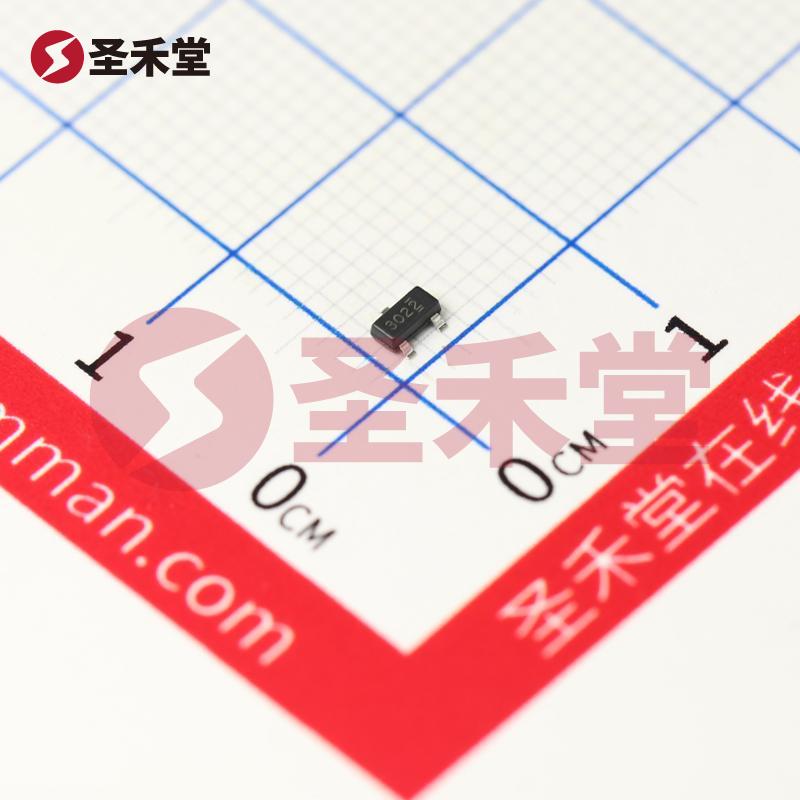

FDN302P采用SuperSOT-3封装，这种小型化表面贴装型封装有助于节省电路板的空间，并方便自动化焊接和组装。其封装形式也符合TO-236-3、SC-59和SOT-23-3等标准，便于与不同类型电路的兼容和集成。

应用场景

由于其卓越的性能，FDN302P被广泛应用于各类电子设备中。例如：

1. 电源管理：在开关电源、DC-DC转换器中的电源开关，提升系统效率。
2. 负载开关：用于负载控制电路，以实现对电流的精确管理。
3. 电机驱动：在小型电机驱动系统中，作为开关元件来控制电机的启停。
4. LED驱动：在LED灯的驱动电路中，作为高效的开关，实现对LED灯的调光和开关控制。

结论

FDN302P作为一款高性能的P沟道MOSFET，其低导通电阻、高耐压以及宽工作温度范围的特点，使其成为现代电子设计中极具吸引力的组件。无论是在智能消费电子、工业控制还是汽车电子等领域，该产品都能够为工程师提供高效、可靠的解决方案。通过合理的电路设计和应用场景的选择，FDN302P定能为各类电子产品的性能提升和节能减排贡献一份力量。
