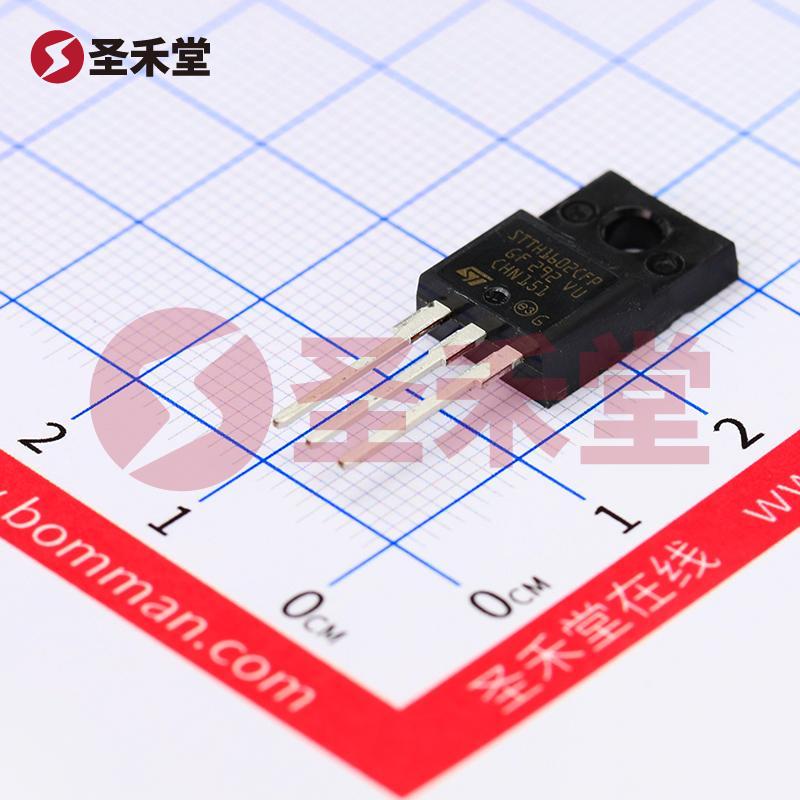

STTH1602CFP

STTH1602CFP 产品概述

概述

STTH1602CFP 是由意法半导体（STMicroelectronics）生产的一款高性能标准二极管阵列，采用先进的半导体技术，具有快速恢复特性且可承受高达200V的反向电压。这款二极管特别适合于需要高速开关和大电流处理的应用，如开关电源、逆变器和其他电源转换模块。STTH1602CFP 的高可靠性和优异的热性能使其成为多种工业和消费类电子设备中不可或缺的组件。

关键参数

1. 二极管类型: STTH1602CFP 属于标准二极管类型，但其速度被定义为快速恢复，符合其在高频开关应用中的使用要求，其反向恢复时间（trr）仅为26ns。

2. 额定电流和电压: 每个二极管的平均整流电流（Io）高达10A，最大直流反向电压（Vr）为200V。这意味着它在较高的负载和电压下依然能够工作，提供安全可靠的性能。

3. 正向电压: 在8A电流下，其正向电压（Vf）为1.1V，能够有效减少能量损耗，在高效能应用中表现出色。

4. 反向泄漏电流: 在200V时，其反向泄漏电流仅为6µA，这在低漏电应用中尤为重要，能够提高设备的整体能效。

5. 工作温度: STTH1602CFP 在 - 结温度下的最大工作温度为175°C，使其适用于高温环境，如电机驱动和工业控制领域。

封装和安装

该产品采用TO-220封装，安装类型为通孔。TO-220 封装保证了优越的散热性能和机械强度，能够在高功率应用中有效管理热量，从而延长二极管的使用寿命。对于设计师来说，这种封装形式使得集成和更换都变得相对容易。

应用领域

STTH1602CFP 的特点使其广泛应用于各类电源管理和开关电源系统中，包括但不限于：

• 开关电源（SMPS）: 在开关电源中，快速恢复能力能够减少开关损耗，提高电源效率。
• 逆变器: 在光伏和电动汽车逆变器中，该二极管能有效管理直流电至交流电的转换过程。
• DC-DC 转换器: 在 DC-DC 转换器中，作为整流二极管其优良的电气特性能够提升转换效率。
• 整流电路: 用于整流电路时，STTH1602CFP 的高整流能力使其在各种负载条件下都能保持稳定的性能。

总结

STTH1602CFP 是一款高性能二极管，适合于各种高电流、高速开关应用，其优异的电气特性和可靠性使其在现代电源和电能管理中扮演着重要角色。随着电子设备对性能和效率的不断追求，STTH1602CFP 将成为设计师和工程师在选择合适半导体元件时的重要考量对象。通过其优异的制造工艺和设计理念，STTH1602CFP 不仅提升了设备的运行效率，更为设备的长期稳定性提供了保障。
