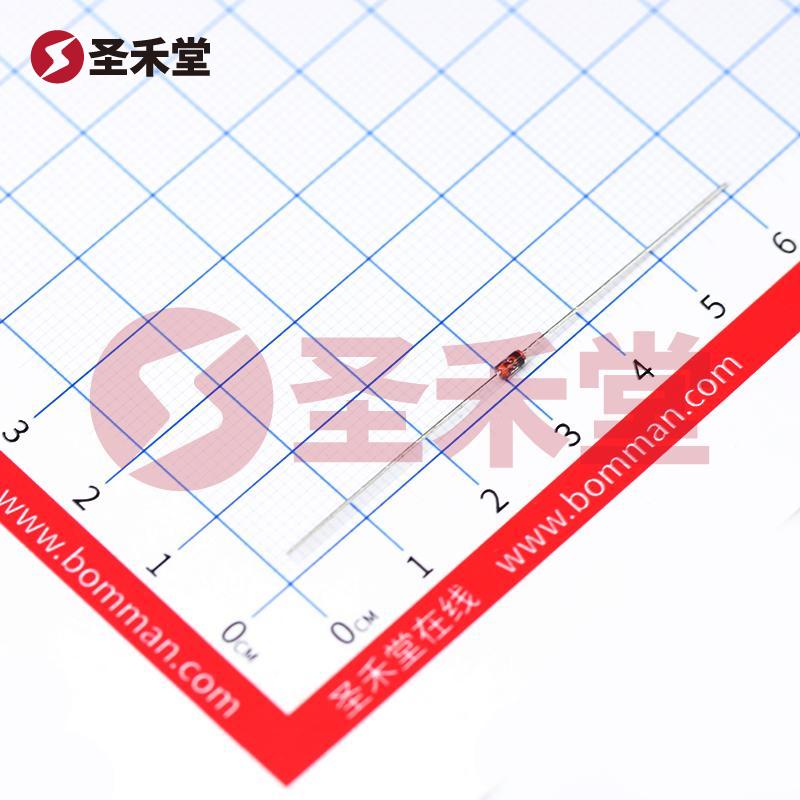

产品概述：NZX22B,133
一、产品背景
NZX22B,133是一款由Nexperia USA Inc.生产的稳压二极管，广泛应用于电气和电子设备中的电压稳压和保护。稳压二极管（齐纳二极管）是一种专门设计来在反向偏置下工作，以保持稳压特性的一种二极管，此类元器件在电路中的重要性不可低估。其核心功能在于实现电压的动态稳定，防止电压波动对敏感电路造成损害。该产品的特点是其高稳定性和可靠性，非常适合对环境要求高的应用场景。
二、基本参数
- 制造商: Nexperia USA Inc.
- 零件状态: 有源
- 容差: ±2%
- 工作温度范围: -55°C ~ 175°C
- 安装类型: 通孔
- 封装/外壳: DO-204AH，DO-35，轴向
- 供应商器件封装: ALF2
- 电压 - 齐纳（标称值）(Vz): 22V
- 功率 - 最大值: 500mW
- 阻抗（最大值）(Zzt): 65 Ohms
- 不同 Vr 时电流 - 反向泄漏: 50nA @ 15.4V
- 不同 If 时电压 - 正向 (Vf): 1.5V @ 200mA
- 基本产品编号: NZX22
三、应用场景
NZX22B,133稳压二极管由于其宽广的工作温度范围(-55°C ~ 175°C)以及高达500mW的功率处理能力，使其特别适合高温和高功率应用的需求。常见的应用场景包括但不限于：
电源保护: 在电源电路中，NZX22B可以被用作过电压保护元件，保护下游电路免受瞬时过压的影响。
信号调节: 在信号处理中，此二极管可用于维持信号电平的稳定，尤其是在合成信号和调频应用中。
线路稳压: 作为稳压器件，在需要稳定输出电压的无源元件中，该齐纳二极管能够保持所需电压，并滤除过高的电压，增强韧性。
工业与汽车应用: 其宽泛的工作温度范围使其在工业控制系统和汽车电子设备中广泛应用，尤其在苛刻的环境条件下。
四、特性与优势
高可靠性: 由Nexperia制造，产品经过严格的质量控制和测试，确保在长时间使用中的稳定性和可靠性。
低反向泄漏电流: 在15.4V时的反向泄漏电流仅为50nA，显示出其优越的电气特性，适应对反向电流敏感的应用。
良好的阻抗特性: 最大阻抗65 Ohms，可有效滤除电源中的高频干扰，显著提升电路的性能。
适用各种封装: 提供DO-204AH和DO-35封装选项，支持不同的安装需求与空间限制，便于集成在各种电路设计中。
理想的工作范围: 工作温度范围从-55°C到175°C，能够在极端环境下正常工作，为设计的灵活性和适用性提供了保障。
五、总结
NZX22B,133稳压二极管是一款功能强大、性能稳定的二极管，适用于多种电气和电子应用。它为设计工程师提供了一种可靠的解决方案，特别是在高温、高功率环境下应该采取的稳压保护措施。凭借其卓越的电气性能、低泄漏电流及多种封装选项，NZX22B,133让用户能够在保证电路安全的同时，提升整体电子系统的效率与可靠性。对于任何需要稳压和过压保护的设备，NZX22B,133都是一种值得推荐的选择。
