MJD122T4G

MJD122T4G 产品概述

1. 概述

MJD122T4G是一款高性能的NPN达林顿晶体管，专为高电流和高电压应用而设计。它的最大集电极电流（Ic）可达到8A，同时具备高达100V的集射极击穿电压，因而广泛应用于电机驱动、开关电源和其他功率控制系统。此晶体管的电流增益达到1000，能够有效放大信号，满足多种低功耗驱动需求。

2. 关键参数

• 类型: NPN - 达林顿
• 最大集电极电流 (Ic): 8A
• 集射极击穿电压 (Vce): 100V
• 饱和压降 (Vce饱和): 最大4V（在80mA及8A情况下）
• 截止集电极电流 (Ic) 最大值: 10µA
• 直流电流增益 (hFE): 最小1000 @ 4A 和 4V
• 最大功率 (Ptot): 1.75W
• 频率响应: 4MHz
• 工作温度范围: -65°C至150°C（TJ）

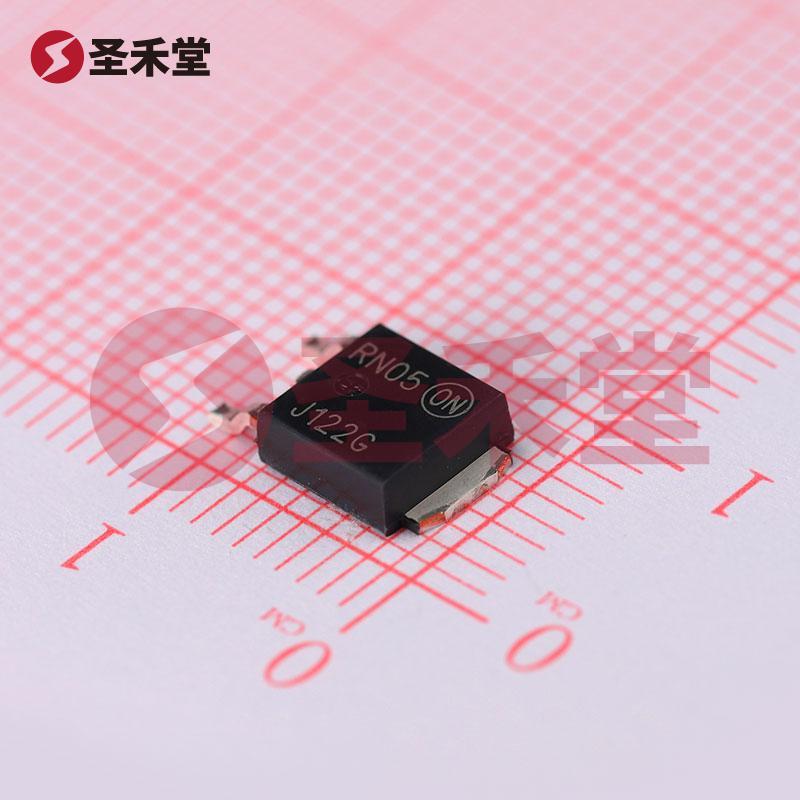

• 封装类型: TO-252-3 (DPAK)

3. 应用领域

MJD122T4G凭借其卓越的特性和性能，被广泛应用于以下领域：

• 电动机驱动: 由于其高电流承载能力，适合用于绳索电动机或直流电动机控制。
• 开关电源: 可在高效的开关电源设计中担任高负载电流转换的核心元件。
• 功率放大器: 由于其高增益特性，适用于音频放大器和信号放大电路。
• 自动化控制系统: 在现代自动化和控制系统中，能够作为开关元件，以控制负载。

4. 工作原理

达林顿晶体管的设计使其在低基极电流（Ib）下能够有效控制高集电极电流（Ic）。MJD122T4G利用两个晶体管的级联连接使得信号得以放大，基极输入极小的信号便能驱动较大的负载。这种增益特性使其特别适合用于低功耗驱动高功率负载的场景。

5. 特性与优势

• 高增益: MJD122T4G的DC电流增益（hFE）最小值为1000，确保在各种条件下仍能实现良好的信号放大。
• 高电压和电流能力: 最大的Ic和Vce，使其能够适应实际工作中出现的高负载环境。
• 宽温度范围: -65°C到150°C的工作温度范围，保证了其在严苛环境下的可靠操作。
• 表面贴装技术: 使用TO-252 (DPAK)封装，简化了在电路板上的安装工艺，提升了生产效率。

6. 结论

MJD122T4G是一款以高电流、高电压及超高增益为特点的达林顿型NPN晶体管，凭借其优秀的性能和可靠性，它为众多应用提供了理想的解决方案。安森美半导体（ON Semiconductor）作为其制造商，确保了该产品在性能和质量上的一致性。对于寻求高效驱动和功率控制解决方案的设计工程师而言，MJD122T4G无疑是一个值得考虑的优秀选择。无论是在嵌入式控制系统中，还是在复杂的电源管理应用中，其广泛的适用性和高性能表现都使其成为了许多设计者的首选器件。
