描述：晶体管输出光耦 DC 达林顿晶体管 150mA 1.15V DIP-4
库存数量
库存：
0
（起订量: 1, 增量: 1）
最小包：6000
商品单价
梯度内地(含税)
1+
2.25
100+
1.8
500+
1.64
1500+
1.54
3000+
1.47
产品参数
属性参数值
输入电压类型DC
输出类型达林顿晶体管
正向电压1.15V
输出电流150mA
隔离电压(rms)5kV
负载电压300V
输出通道数1
集射极饱和电压(Vce(sat)@Ic,IF)1.2V@100mA,10mA
上升时间40us@10mA,100Ω
下降时间15us@10mA,100Ω
工作温度-55℃~+100℃

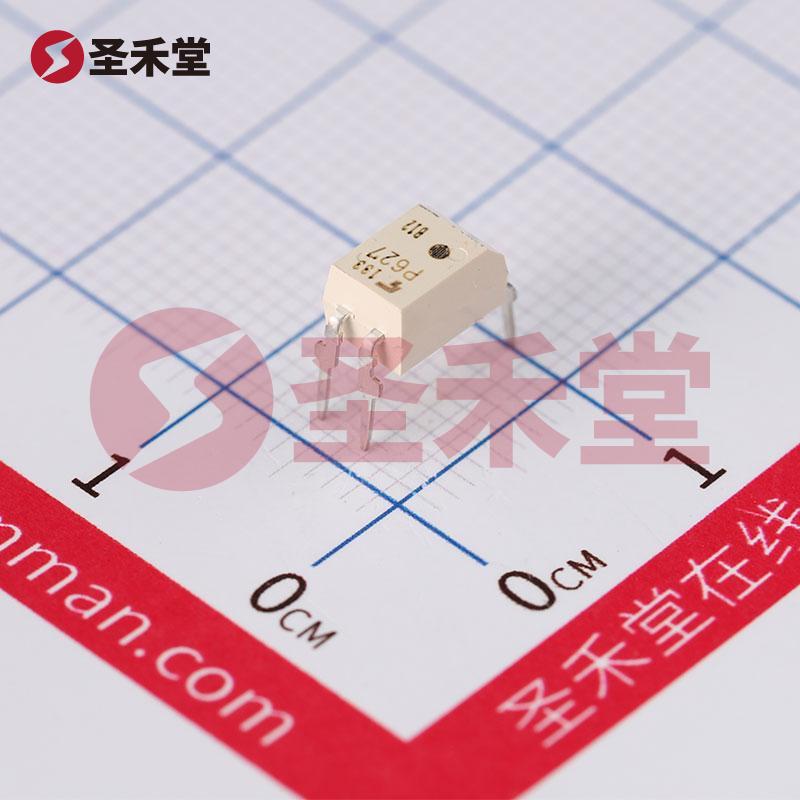

TLP627(F) 产品概述
一、产品简介
TLP627(F) 是一款由东芝（TOSHIBA）研发的高性能光隔离元件，属于达林顿晶体管输出的光耦合器系列。该元件主要用于在高压电路与低压电路之间提供有效的电气隔离，确保信号传输的安全性和可靠性。其优秀的电气特性和宽广的应用范围，特别适用于工业控制、自动化、医疗设备以及家电产品等多种场景。
二、技术参数
通道数：1
- TLP627(F) 提供单通道设计，适合简单信号传输需求，便于集成到各种电路中。
电压 - 隔离：5000Vrms
- 该装置能够承受高达5000Vrms的电气隔离电压，有效隔离输入与输出电路，以防止高压引发的安全隐患。
电流传输比（最小值）：1000% @ 1mA
- 以1mA的输入电流为基准，TLP627(F) 在输出端可获得至少1000%的电流传输比，保证了输出信号的强度与稳定性。
接通/关断时间（典型值）：
- 接通时间：50µs
- 关断时间：15µs
- 快速的开关响应时间使得该光耦合器特别适用于对速度要求较高的信号传输应用。
上升/下降时间（典型值）：
- 上升时间：40µs
- 下降时间：15µs
- 使信号在通断之间切换时更加迅速，提高了系统的处理能力。
输入类型：DC
- TLP627(F) 专为直流输入信号设计，适合多个电源和控制信号应用场景。
输出类型：达林顿晶体管
- 采用达林顿结构，提供更高的电流增益，适合驱动大负载的应用。
电压 - 输出（最大值）：300V
- 允许输出端承受高达300V的电压输出，广泛应用于灯光、马达等高压负载控制。
输出电流（单通道最大值）：150mA
- 强大的驱动能力，适合多种对电流要求的负载。
工作温度：-55°C ~ 100°C
- 宽广的工作温度范围使其可在极端环境下稳定工作，适用于各种严苛的工业应用。
封装类型：4-DIP（0.300”，7.62mm）
- 通孔安装设计，便于电路板的布线和组装。
三、应用领域
TLP627(F) 光耦合器的优秀特性使其在许多领域有广泛应用，包括但不限于：
- 工业控制：用于各种工业自动化设备中的信号隔离，保护控制电路。
- 医疗设备：在医疗设备中提供高效的信号传输且确保患者安全。
- 家电产品：在各类家电产品中运用，特别是电机控制以及其它需要低电压输入操作高电压负载的场景。
- 通信设备：在通信设备中可用于防止信号干扰，实现稳定信号传输。
四、总结
TLP627(F) 是一款高效能、高可靠性的光耦合器，凭借其优异的隔离性能、快速响应时间以及强大的输出能力，使其成为现代电子设计中，特别是在高压和高电流应用场景下的重要组件。东芝作为行业知名品牌，提供的这款光耦合器不仅在技术参数上表现突出，同时也具备良好的长寿命和稳定性，深受广大设计工程师和制造商的信赖。选择 TLP627(F)，意味着选择安全、高效和可靠的电气隔离解决方案。
