TLC272CDR

TLC272CDR 产品概述

产品概述

TLC272CDR 是德州仪器（Texas Instruments, TI）生产的一款高性能双路运算放大器。作为一款通用型运算放大器，TLC272CDR 设计用于满足多种应用需求，包括但不限于信号放大、滤波、差分放大等。其具有较高的增益带宽积、适中的工作电流和超低输入偏置电流，使其在多种环境下表现出优异的性能。

关键性能参数

• 放大器类型: 通用运算放大器
• 电路数: 双输出（Dual）
• 压摆率: 5.3 V/μs，这一特性说明了其快速响应能力，适合处理高速信号。
• 增益带宽积: 2.2 MHz，这意味着在保持所需增益时，信号频率上限可达2.2MHz。
• 输入偏置电流: 仅为0.7 pA，表明在精密仪器或高阻抗应用中，该放大器能够有效降低误差。
• 输入补偿电压: 1.1 mV，反映了放大器在静态条件下的稳定性。
• 工作电流: 1.9 mA，保持较低功耗的同时提供了合理的输出性能。
• 输出电流/通道: 30 mA，能够驱动中等负载的输出需求。
• 电源电压范围: 3V ~ 16V 单极性或 ±1.5V ~ 8V 双极性，为设计提供了灵活性，适应多种电源条件。
• 工作温度范围: 0°C ~ 70°C，适用于工业及消费类电子产品。

封装与安装

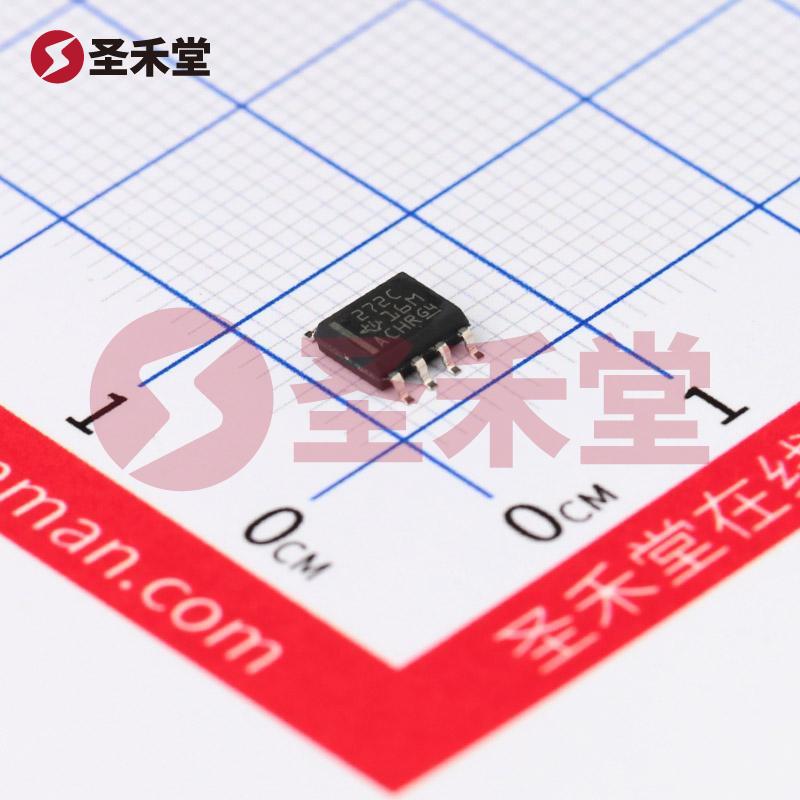

TLC272CDR 采用 8-SOIC（Surface-mount Small Outline Integrated Circuit）封装，尺寸为 0.154"（3.90mm 宽），适合现代电子设备的小型化设计。其表面贴装型的特性使其易于自动化装配，并节省电路板空间，特别适合高密度电路设计。

应用场景

TLC272CDR 可以广泛应用于以下领域：

• 音频信号处理: 适用于音频放大、均衡器设计等。
• 传感器信号调理: 在温度、压力或光线传感器中用作信号放大或处理。
• 数据采集系统: 用于提高信号的准确性及分辨率，适合于混合信号系统。
• 医疗设备: 由于其低偏置电流特性，TLC272CDR 可用于心电图（ECG）等新兴医疗应用。
• 仪器仪表: 可用于读取和放大来自各种传感器或测量电路的微弱信号。

总结

TLC272CDR 以其低功耗、高速率和优异的输入偏置特性，成为一款理想的通用运算放大器。无论是在消费电子、工业设备还是医疗仪器中，TLC272CDR 都能提供可靠和高效的性能。其灵活的电源范围与良好的温度稳定性使得用户能够在多种设计中信任其表现。因此，德州仪器的 TLC272CDR 无疑是电子设计师和开发人员在选择运算放大器时的优秀选择。
