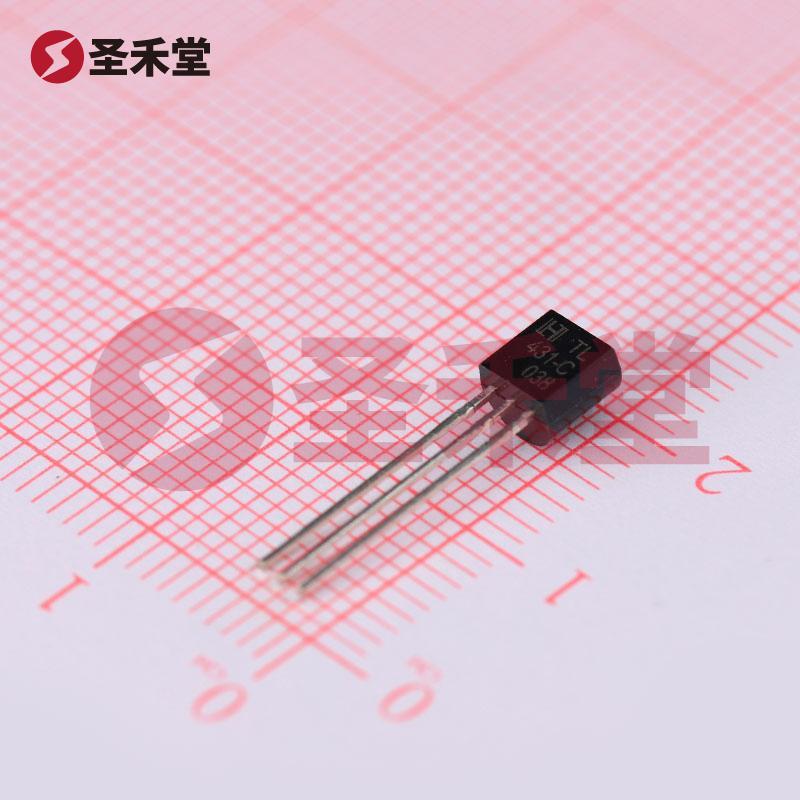

TL431C

TL431C 产品概述

一、产品简介

TL431C是一款功能强大的可调电压基准芯片，广泛应用于各种电子设备中的电压监控和调节。它拥有150mA的源电流能力以及500μA的输入电流，提供2.495V到40V的可调电压输出。这一特性使得TL431C在电源管理、电压调节、电压参考以及反馈电路等方面具有广泛的应用。

二、基本参数

• 产品类型: 可调电压基准芯片
• 输出电流: 最高150mA
• 输入电流: 500μA
• 输出电压范围: 2.495V至40V
• 封装形式: TO-92
• 品牌: HTC

三、工作原理

TL431C的工作原理基于错误放大器和反馈机制。其内部有一个比较器，监控输出电压与设定的参考电压。用户可以通过外部电阻网络设定期望的输出电压。TL431C通常用于电源电路，作为一个高精度的电压参考器件。

四、主要特性

1. 高精度输出: TL431C在25℃时，输出电压的精度可达到±1%，适合需要高精度电压的应用场合。

2. 宽工作电压范围: 该芯片能够在2.495V至40V的范围内工作，使其能够适应不同的电源设计和应用环境。

3. 良好的温度稳定性: TL431C具备良好的温度特性，确保其在不同温度条件下的稳定输出。

4. 简化设计: 由于其可调特性，设计师可以通过简单的外部电阻设置所需的输出电压，从而减少了电路设计的复杂性。

5. 多功能应用: TL431C不仅可以作为电压基准使用，还可用作调整器、过压保护、稳压电源和监控电路。

五、应用领域

TL431C广泛应用于以下领域：

1. 电源管理: 在开关电源、线性电源和电池管理系统中用作电压参考和反馈控制，使电源保持在稳定的输出状态。

2. 自动化设备: 在工业自动化中用于传感器的电压调节，确保设备在电压波动时能够正常运行。

3. 家电产品: 在各种家电中，例如空调、冰箱以及洗衣机等，作为电源稳定器使用，以保证设备的安全和可靠性。

4. 通信设备: 在电子通讯设备中提供稳定的电源电压，确保信号传输的稳定性和清晰度。

5. 医疗设备: 由于其高精度和稳定性，TL431C被广泛应用于医疗设备中，以确保各种医疗仪器的精确度和可靠性。

六、封装与散热

TL431C采用TO-92封装，体积小巧，易于在各种电路板上布局。此外，适当的散热设计将有助于芯片在工作时提供更长久的稳定性。由于其能够承受的最大输出电流为150mA，设计师在电路设计时需考虑匹配的负载能力与散热条件。

七、总结

TL431C是一款高性能、灵活多用的电压基准芯片，适用于多个领域的电源管理和电压调节设计。其出色的电流输出能力、广泛的工作电压范围及良好的温度特性，使其在现代电子设计中不可或缺。设计师能够通过该产品有效提升电路的稳定性与可靠性，是先进电子设备的重要组成部分。
