VS-40TPS12A-M3

产品概述：VISHAY VS-40TPS12A-M3 单向可控硅

产品简介

VISHAY VS-40TPS12A-M3 是一款高性能的单向可控硅（SCR），其最大通态电流 (It (AV)) 高达 35A，适用于广泛的电力控制应用。该元件设计用于高压电气环境，具有 1200V 的最大断态电压 (Vdrm)，使其能够有效处理高电压和高电流条件下的电流。在电力电子以及应变控制领域，该元件展现出卓越的电气性能和可靠性。

主要规格

1. 电流参数：

   • 通态电流 (It (RMS)): 55A（最大值）
   • 通态电流 (It (AV)): 35A（最大值）
   • 电流 - 保持 (Ih): 200mA（最大值）
   • 电流 - 断态 (最大值): 500μA

2. 电压参数：

   • 断态电压 (Vdrm): 1200V
   • 电压 - 通态 (Vtm): 1.85V（最大值）
   • 电压 - 栅极触发 (Vgt): 2.5V（最大值）

3. 触发参数：

   • 栅极触发电压: 2.5V
   • 栅极触发电流 (Igt): 150mA（最大值）

4. 浪涌电流：

   • 非重复浪涌电流 (Itsm): 500A @ 50Hz

5. 工作环境：

   • 工作温度范围: -40°C至125°C
   • 安装类型: 通孔
   • 封装/外壳: TO-247-3

应用场景

VS-40TPS12A-M3 可控硅广泛应用于电力控制和变频器、整流器、温控设备、电机控制和焊接设备等领域。其高温工作能力确保了在恶劣条件下的稳定性能，适用于工业自动化设备和电动工具。由于其出色的电气参数和可靠性，此款可控硅也非常适合在电源管理、LED驱动以及高频转换器应用中使用。

性能优势

1. 高额功率处理能力: VS-40TPS12A-M3 的高通态电流能力使其在处理高功率负载时表现卓越，能够满足复杂电力应用中的苛刻需求。

2. 高电压适用性: 1200V 的断态电压为高电压环境的应用提供了安全保障，大幅提高了系统的抗干扰能力。

3. 广泛的工作温度范围: 的广泛工作温度范围使用户能够在各种气候条件下使用该器件，提高了系统的灵活性和适应性。

4. 高可靠性: 采用高质量的材料和先进的制造工艺，VS-40TPS12A-M3 具备优良的热稳定性和耐用性，确保长时间的无故障运行。

封装设计

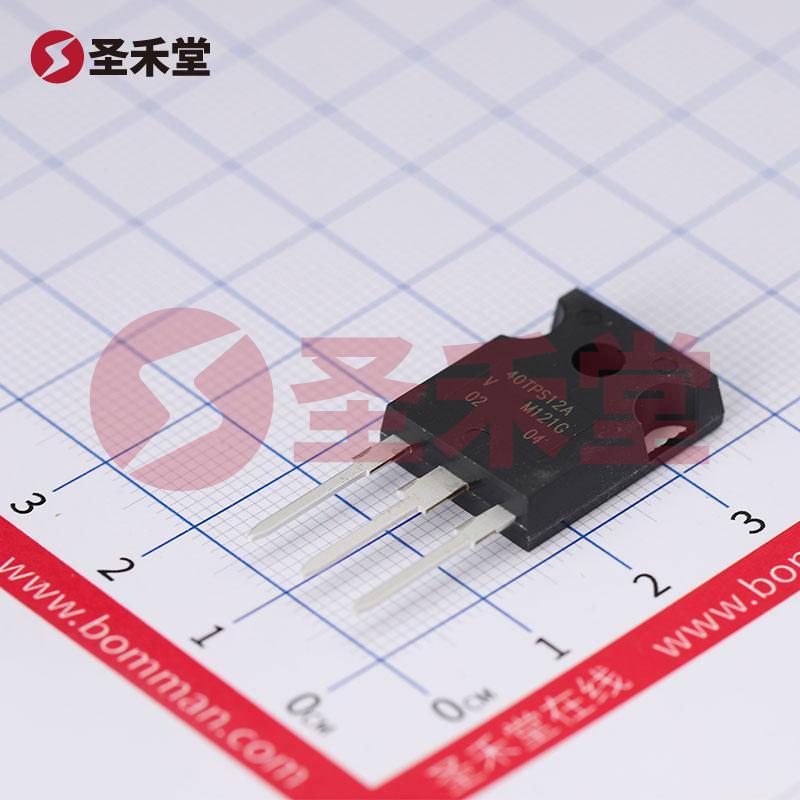

使用 TO-247AC 封装设计，VS-40TPS12A-M3 提供了良好的热管理和电气连接。该封装方式易于安装，并兼容多种散热解决方案，降低了器件在工作时的温升，提高了整体可靠性和使用寿命。

总结

综合考虑其出色的电气规格、广泛的应用范围以及良好的耐用性，VISHAY VS-40TPS12A-M3 单向可控硅是电力电子设备、工业自动化和其他电气控制系统中的理想选择。无论是在高电压驱动或高电流输出情况下，该组件均能确保系统的稳定运行，符合现代电气应用的高标准需求。
