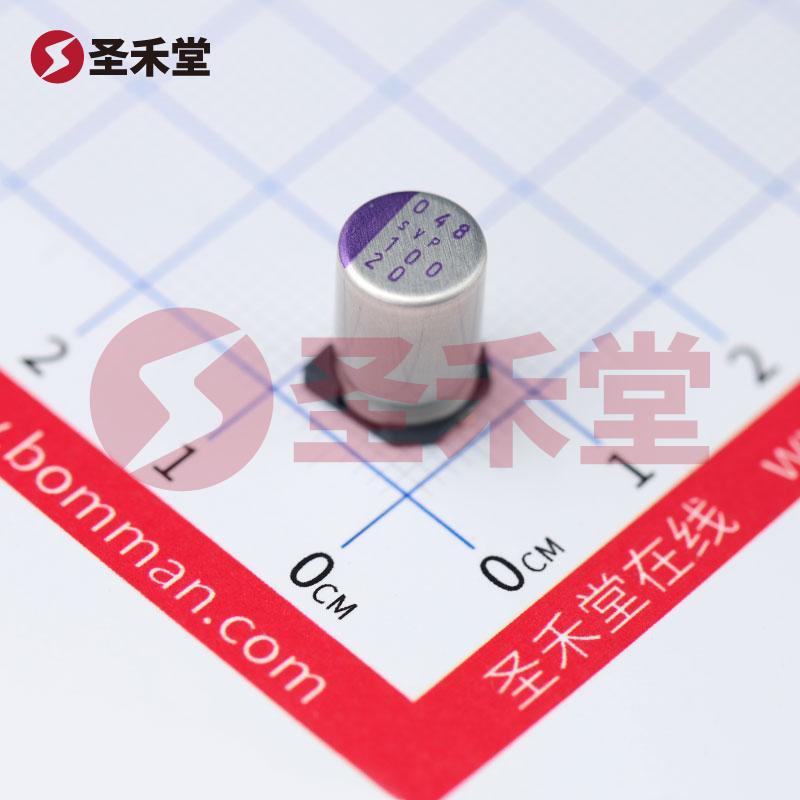

产品概述: 20SVP100M 聚合物电容
引言
在现代电子设备中，电容器起着至关重要的角色，尤其在电源管理和信号耦合等应用中尤为显著。20SVP100M 是一款由松下（PANASONIC）生产的高性能聚合物电容器，广泛应用于消费电子、工业设备和通信领域。凭借其出色的电气特性和耐用性，该电容器是设计师和工程师在选择合适的电容组件时的一种理想选择。
主要规格
- 类型: 聚合物电容
- 电容值: 100µF
- 容差: ±20%
- 额定电压: 20V
- ESR（等效串联电阻）: 24毫欧
- 工作温度范围: -55°C ~ 105°C
- 使用寿命: 在105°C下可达到2000小时
- 纹波电流（低频）: 166mA @ 120Hz
- 纹波电流（高频）: 3.32A @ 100kHz
- 产品尺寸: 直径为0.315"（8.00mm），高度为0.472"（12.00mm）
- 封装类型: 表面贴装型（SMD），径向，Can - SMD
该电容的良好性能使其在各种应用场景中都有出色的表现。
特性分析
高纹波电流能力: 20SVP100M 在高频（100kHz）下的最大纹波电流可达3.32A，这使得该组件在对电流波动敏感的电路中表现优越。尤其是在开关电源、DC-DC 转换器和高频滤波电路中，其出色的纹波电流能力极大地提高了电源供应的稳定性和效率。
低ESR值: 该电容器的等效串联电阻（ESR）值为24毫欧，意味着其在工作时的能量损耗极低。这一特性对于高频应用尤为关键，因为它可以减少不必要的热量生成，提高系统的工作效率。
广泛的工作温度范围: 20SVP100M 的工作温度范围为-55°C到105°C，使得该电容能在极端环境下稳定工作。这使得其特别适用于军事、航空航天及工业设备等要求严格的应用领域。
耐用性: 该电容器在105°C下的使用寿命可达2000小时，说明其具备良好的热稳定性。对于长时间运行的设备，使用这种具有长寿命的电容器可以减少维护成本和替换频率，提升设备的可靠性。
应用场景
20SVP100M 广泛适用于各种电子设备，包括但不限于：
电源管理系统： 在开关电源和DC-DC变换器中，提供平滑的电压输出，改善系统的整体效率。
音频设备： 在音频放大器中用于滤波，以提高音频信号的质量，降低噪声。
通信设备： 适用于各种基站和信号处理单元中，确保信号的稳定传输。
消费电子： 在智能手机、平板电脑、笔记本电脑等设备中，为电源电路提供高效能的支持。
总结
综上所述，20SVP100M 是一款性能优异、适用范围广泛的聚合物电容器。凭借其高纹波电流能力、低ESR值以及宽广的工作温度范围，它在现代电子设计中展现出了卓越的价值。对于需要高稳定性和高效能的电路应用，20SVP100M 是一个不可多得的选择。无论是在设计新产品还是维护现有设备时，选择松下的20SVP100M 都将有助于提升整体系统的稳定性和寿命。
