型号:

2N7002K-TP

品牌:MCC(美微科)
封装:SOT-23
批次:2年内
包装:编带
重量:0.035g
其他:

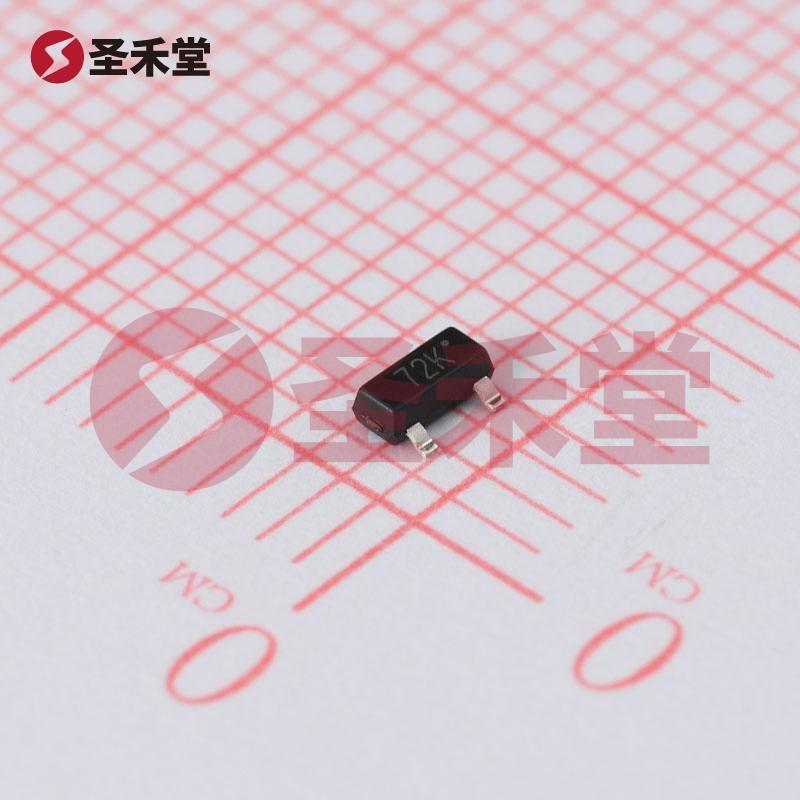

2N7002K-TP 产品实物图片
2N7002K-TP 一小时发货
描述:场效应管(MOSFET) 350mW 60V 340mA 1个N沟道 SOT-23
库存数量
库存:
3303
(起订量: 1, 增量: 1
最小包:3000
商品单价
梯度内地(含税)
1+
0.0712
3000+
0.0565
产品参数
属性参数值
类型1个N沟道
漏源电压(Vdss)60V
连续漏极电流(Id)340mA
导通电阻(RDS(on)@Vgs,Id)5Ω@10V,500mA
功率(Pd)350mW
阈值电压(Vgs(th)@Id)2.5V@250uA
输入电容(Ciss@Vds)40pF@10V
工作温度-55℃~+150℃@(Tj)

产品概述:2N7002K-TP N通道MOSFET

2N7002K-TP是由美微科(MCC)生产的一款高性能N通道金属氧化物半导体场效应管(MOSFET),其设计专为高效能的开关和线性应用而打造。凭借其60V的漏源电压(Vdss)、340mA的连续漏极电流(Id)和低导通电阻,2N7002K-TP在良好的热管理和小尺寸封装下,尤其适合于便携式电子设备、负载开关电源及其他小功率应用。

1. 基本参数

1.1. 漏源电压(Vdss) 2N7002K-TP具有最高60V的漏源电压,适合于中压应用,确保在大多数常见电源电压下稳定工作。

1.2. 连续漏极电流(Id) 在环境温度为25°C时,连续漏极电流可达340mA。该规格使其能够处理相对较高的电流负载,满足各种负载需求。

1.3. 导通电阻(Rds On) 在10V的栅极驱动电压(Vgs)下,2N7002K-TP的最大导通电阻为5欧姆(@ 500mA)。这一特性确保在开关操作中损耗较小,从而提高系统的整体效率。

1.4. 栅源阈值电压(Vgs(th)) 该MOSFET的栅源阈值电压(Vgs(th))最大为1V(@1mA),意味着在较低的栅极电压下就能开始导通,因此适合于低电压控制电路。

2. 特性与应用

2.1. 工作温度范围 2N7002K-TP的工作温度范围为-55°C至150°C,适用于多种工业环境,特别是高温和低温应用。

2.2. 功率耗散 其最大功率耗散能力为350mW,这使得该元器件能够在确保可靠性的前提下,承受较大的功耗。

2.3. 封装类型 2N7002K-TP采用小型表面贴装封装(SOT-23),该封装形式利于轻量化设计和高密度布线,适合于现代小型电子设备。

3. 应用场合

2N7002K-TP的设计特点使其适用于以下多个领域:

  • 开关电源:能够高效开关小型负载,在电源管理中扮演重要角色。
  • 负载开关:可用于控制小型电机、继电器等设备的电源,使得电路设计更为灵活。
  • 信号调理:适合用于信号放大和条件调节电路,为信号转换提供支撑。
  • 电子开关:利用其低导通电阻和快速切换特性,广泛应用于电子开关和传感器控制。

4. 总结

作为一款高效、稳定且适用广泛的小功率N通道MOSFET,2N7002K-TP凭借其优越的电性能、良好的热管理特性和紧凑的封装设计,成为了现代电子设备中不可或缺的重要元件。无论是在消费电子、工业控制还是汽车电子等领域,2N7002K-TP都能够为设计工程师提供可靠的解决方案,以满足日益增长的技术需求和市场趋势。
